Français (FR)
250

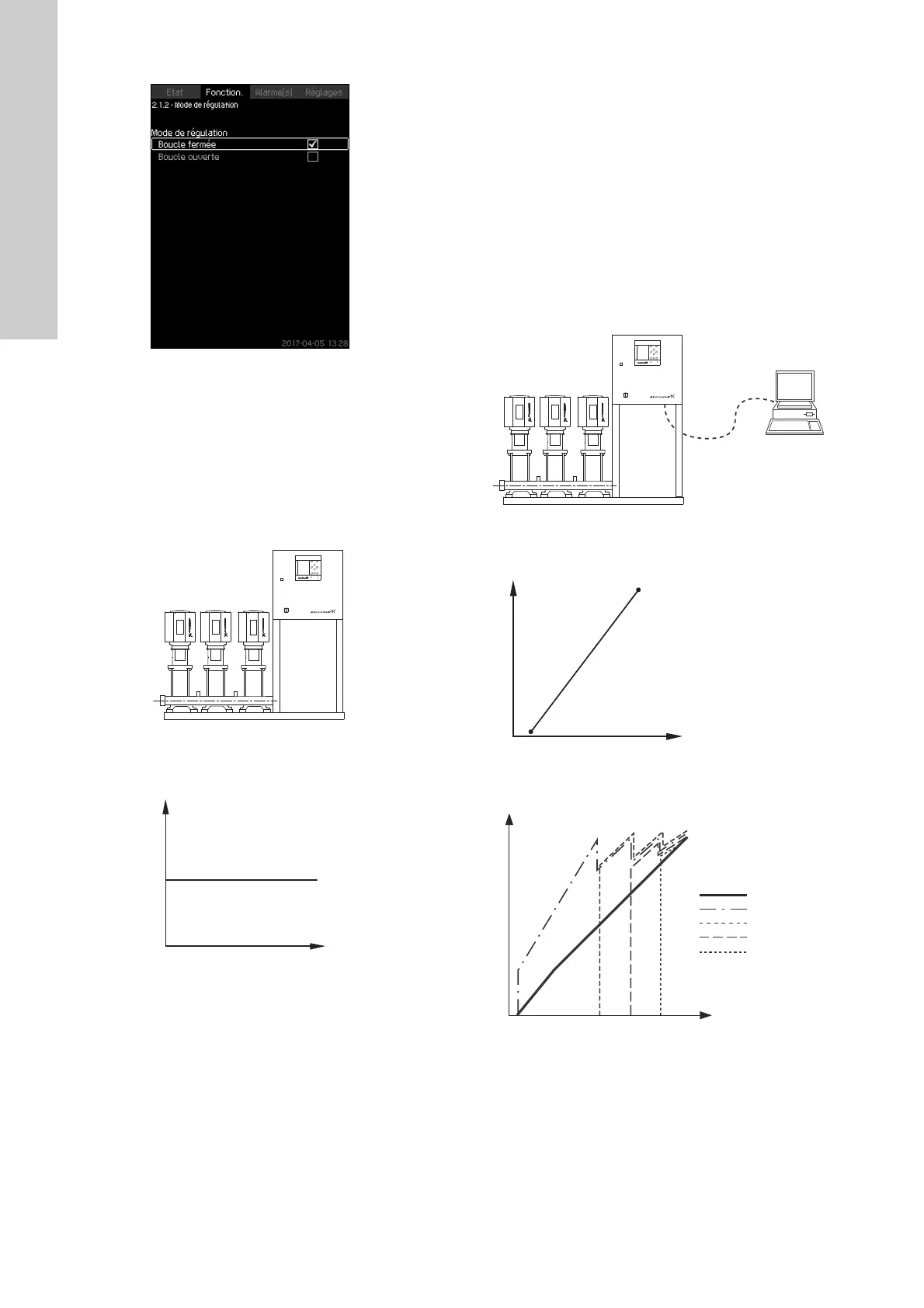

8.5.3 Mode de régulation (2.1.2)
Fig. 19 Mode de régulation
Description
Il existe deux modes de régulation, en boucle fermée et en
boucle ouverte.
Boucle fermée
Le mode de régulation habituel est le mode "Boucle fermée",
dans lequel le régulateur PI intégré permet au système
d'atteindre et de maintenir le point de consigne sélectionné. La
performance est basée sur le point de consigne réglé pour le
mode en boucle fermée. Voir fig. 20 et fig. 21.
Fig. 20 Groupe de surpression commandé par un régulateur
PI intégré (boucle fermée)
Fig. 21 Courbe de régulation pour boucle fermée
Réglage via le panneau de commande
• Fonction. > Réglages complémentaires > Mode de régulation
> Boucle fermée.
Régler le point de consigne. Voir paragraphes 8.5.4 Points de
consigne alternatifs (2.1.3) et 8.5.1 Fonction. (2).
Boucle ouverte
En mode de régulation en boucle ouverte, les pompes tournent à
vitesse fixe. La vitesse de la pompe est calculée à partir de la
performance définie par l'utilisateur (0 - 100 %). La performance
de la pompe en pourcentage est proportionnelle au débit.
Le mode de régulation en boucle ouverte est généralement utilisé
lorsque le système est commandé par un coffret de commande
externe qui commande la performance via un signal externe. Le
coffret de commande externe pourrait, par exemple, être un sys-
tème GTB raccordé au système MPC. Dans ce cas, le MPC fait
office de dispositif de commande. Voir fig. 22 et fig. 23.
Fig. 22 Groupe de surpression avec coffret de commande
externe (boucle ouverte)
Fig. 23 Courbe de régulation pour boucle ouverte
Fig. 24 Courbe de régulation pour système MPC-E en boucle
ouverte
TM03 2231 3905TM03 2390 4105
P [bar]
Temps [s]
Point de
consigne
TM03 2232 3905TM03 2391 3607TM03 9977 4807
Entrée [%] à partir d'un
coffret de commande
externe
Débit [m
3
/h]
Débit [m
3
/h]
Entrée [%] à partir
d'un coffret de com-
mande externe
Pompe 1
Pompe 4
Pompe 3
Débit
Pompe 2
