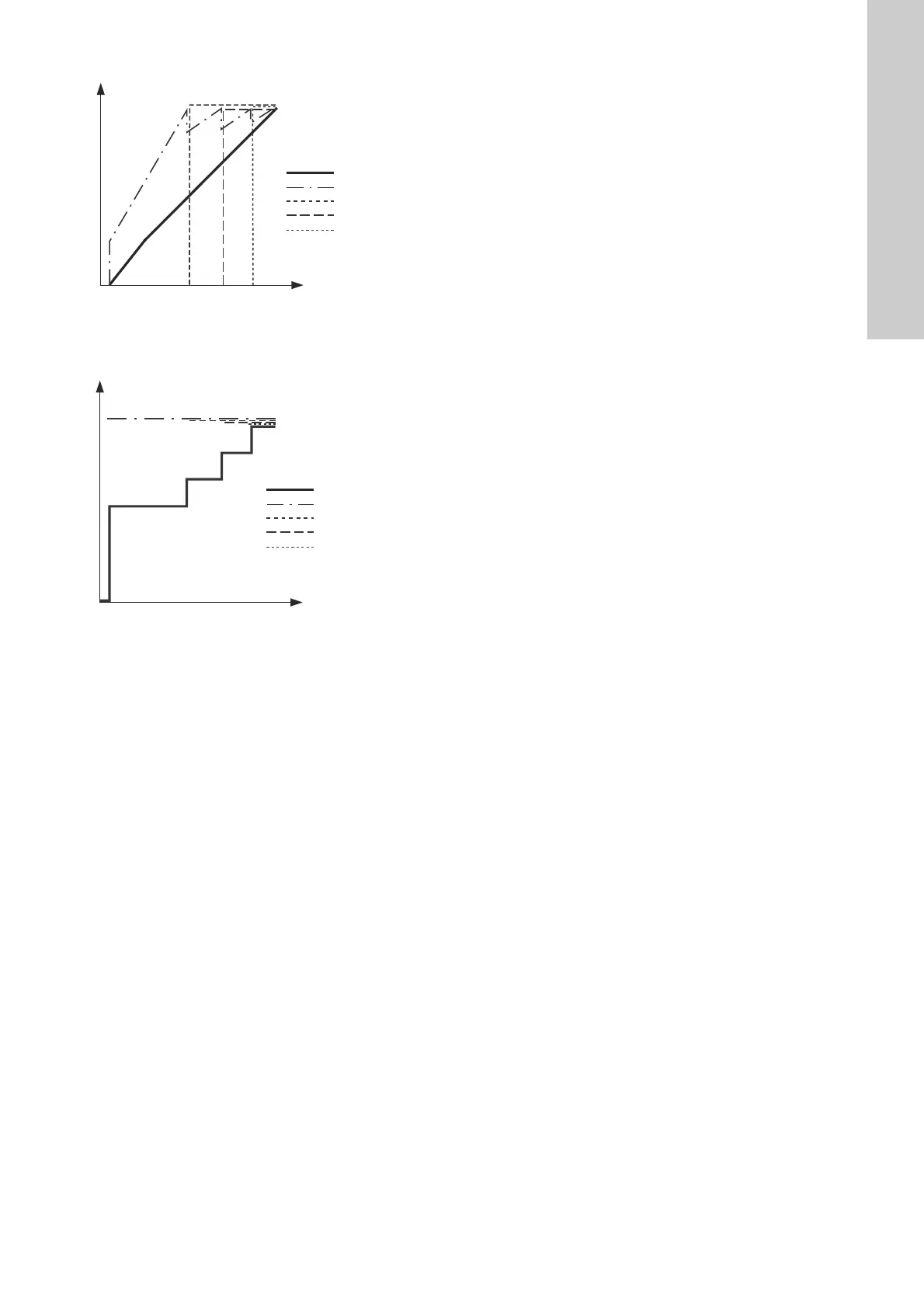

Fig. 25 Courbe de régulation pour système MPC-F en boucle
ouverte
Fig. 26 Courbe de régulation pour système MPC-S en boucle
ouverte
Plage de réglage
Ces réglages doivent être effectués par rapport à la boucle
ouverte :
• Boucle ouverte
• Régler pt cons. 1, boucle ouverte
• Influence externe du point de consigne
•Normal.
Réglage via le panneau de commande
Pour régler une source de commande externe, procéder comme
suit :
• Fonction. > Réglages complémentaires > Mode de régulation.
• Sélectionner : Boucle ouverte.
1. Appuyer sur [Retour] x 2.
2. Sélectionner : Arrêt
3. Régler sur 100 % : Régler pt cons. 1, boucle ouverte.
4. Réglages > Fonctions, régulateur primaire > Influence ext. du
point de cons. > Aller au réglage de l'entrée analogique.
5. Sélectionner l'entrée analogique et la plage.
6. Sélectionner :
• Valeur d'entrée mesurée. L'écran 4.3.8.1.1 apparaît.
• Sélectionner : Signal 0-100 %.
7. Appuyer sur [Retour].
8. Régler les valeurs minimale et maximale du capteur.
9. Appuyer sur [Retour] x 2.
10. Sélectionner :
• Paramètre d'influence
• Signal 0-100 %.
11. Appuyer sur [Retour].
12. Sélectionner : Régler la fonction influence externe. Voir aussi
paragraphe 8.7.6 Réglage de la fonction influence ext.
(4.1.3.2).
13. Régler le nombre de points.
14. Régler le Point 1 :
• Valeur de l'influence ext.
• Réduire le point consigne à
15. Répéter l'étape 14 pour tous les points sélectionnés.
16. Appuyer sur [Retour].
17. Régler en secondes : Temporisation filtre.
18. Sélectionner : Activé.
19. Appuyer sur [Retour] x 2.
20. Sélectionner :
• Fonction.
•Normal.
Le groupe de surpression peut maintenant être commandé par un
coffret de commande externe.
Réglage par défaut
Boucle fermée.
TM03 9975 4807TM03 9974 4807
Débit [m
3
/h]
Entrée [%] à partir
d'un coffret de com-
mande externe
Pompe 1
Pompe 4
Pompe 3
Débit
Pompe 2
Débit [m
3
/h]
Entrée [%] à partir
d'un coffret de com-
mande externe
Pompe 1
Pompe 4
Pompe 3
Débit
Pompe 2
