Français (FR)
260
8.7.6 Réglage de la fonction influence ext. (4.1.3.2)

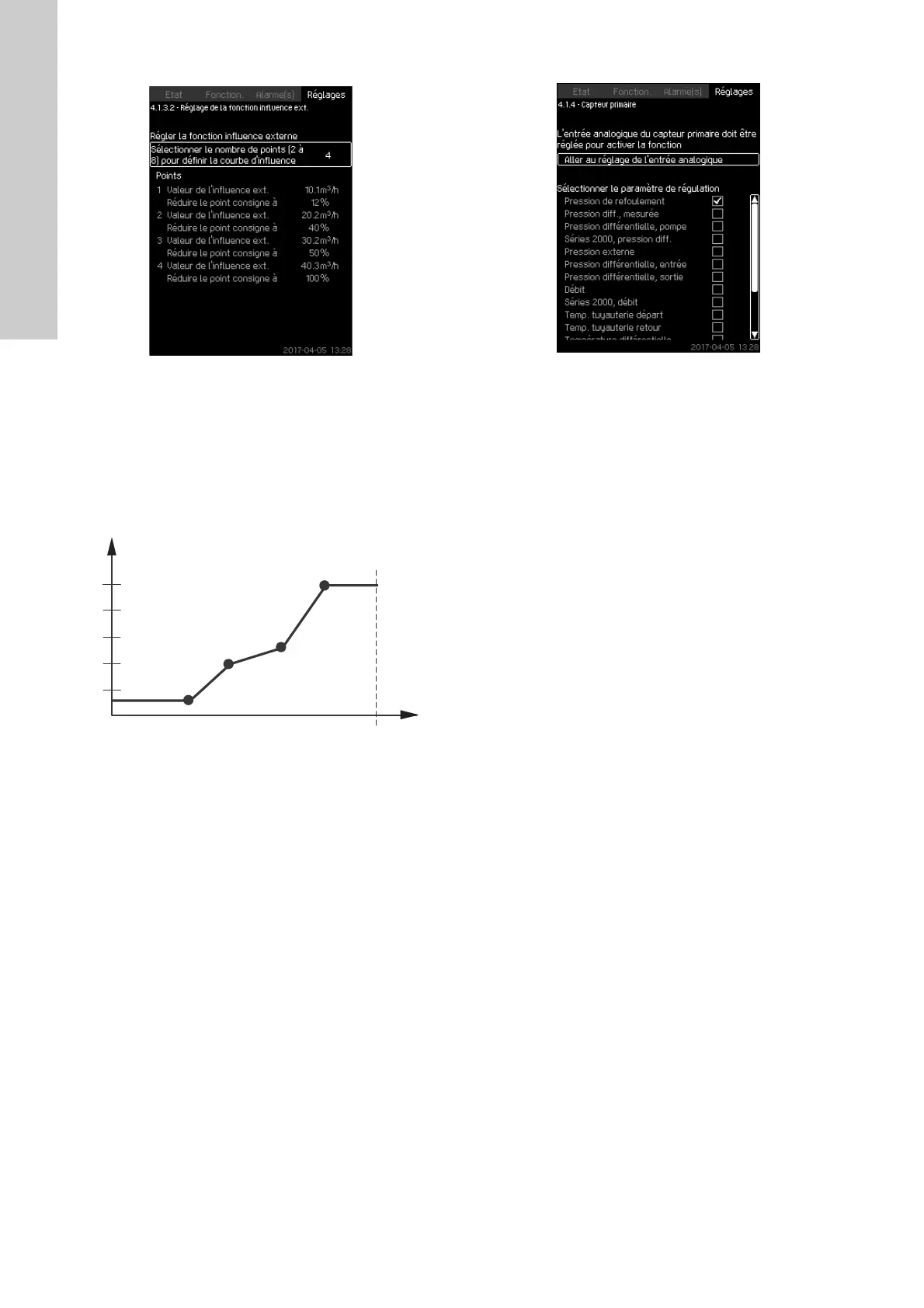

Fig. 41 Réglage de la fonction influence ext.
Description
Vous pouvez sélectionner la relation entre le paramètre de
mesure qui va influencer le point de consigne et l'influence sou-
haitée en pourcentage.
La relation est réglée en entrant les valeurs dans un tableau avec
huit points maximum au moyen du panneau de commande.
Exemple :
Fig. 42 Relation entre l'influence du point de consigne et le
débit
Le coffret de commande trace des lignes droites entre les points.
Une ligne horizontale est tracée à partir de la valeur minimale du
capteur approprié (0 m
3
/h dans l'exemple) jusqu'au premier point.
C'est également le cas à partir du dernier point jusqu'à la valeur
maximale du capteur (50 m
3
/h dans l'exemple).
Plage de réglage
Deux à huit points peuvent être sélectionnés. Chaque point com-
prend la relation entre la valeur du paramètre qui va influencer le
point de consigne et l'influence de la valeur.
Réglage via le panneau de commande
Réglages > Fonctions, régulateur primaire > Influence ext. du
point de cons..
1. Régler la fonction d'influence.
2. Régler le nombre de points.
3. Régler : Valeur de l'influence ext. (point 1).
4. Régler comme pourcentage : Réduire le point consigne à
(point 1).
5. Répéter les étapes 2 à 4 pour tous les paramètres souhaités.
Réglage par défaut
La fonction est désactivée.
8.7.7 Capteur primaire (4.1.4)
Fig. 43 Capteur primaire
Description
Vous pouvez sélectionner le paramètre de régulation et régler le
capteur pour mesurer la valeur.
Plage de réglage
Pression de refoulement
Pression diff., mesurée
Pression différentielle, pompe
Séries 2000, pression diff.
Pression externe
Pression différentielle, entrée
Pression différentielle, sortie
Débit
Séries 2000, débit
Temp. tuyauterie départ
Temp. tuyauterie retour
Température différentielle
Température ambiante
Temp. tuyauterie retour, ext.
Signal 0-100 %
Non utilisé.
Réglage via le panneau de commande
Réglages > Fonctions, régulateur primaire > Capteur primaire
> Aller au réglage de l'entrée analogique. L'écran
8.7.30 Entrées analogiques (4.3.8) apparaît.
1. Sélectionner l'entrée analogique (AI) pour le capteur primaire
et régler les paramètres.
2. Appuyer sur [Retour].
3. Sélectionner le paramètre de régulation pour le capteur pri-
maire.
Réglage par défaut
Le paramètre primaire est la pression de refoulement. Le capteur
est connecté à AI1 (CU 352). D'autres paramètres primaires
peuvent être sélectionnés dans l'assistant de démarrage.
TM03 1691 4707
20
50
1
2
3
4
40
60
80
100
Débit [m
3
/h]
Influence du point de consigne [%]
