Français (FR)
259
8.7.5 Influence ext. du point de cons. (4.1.3)

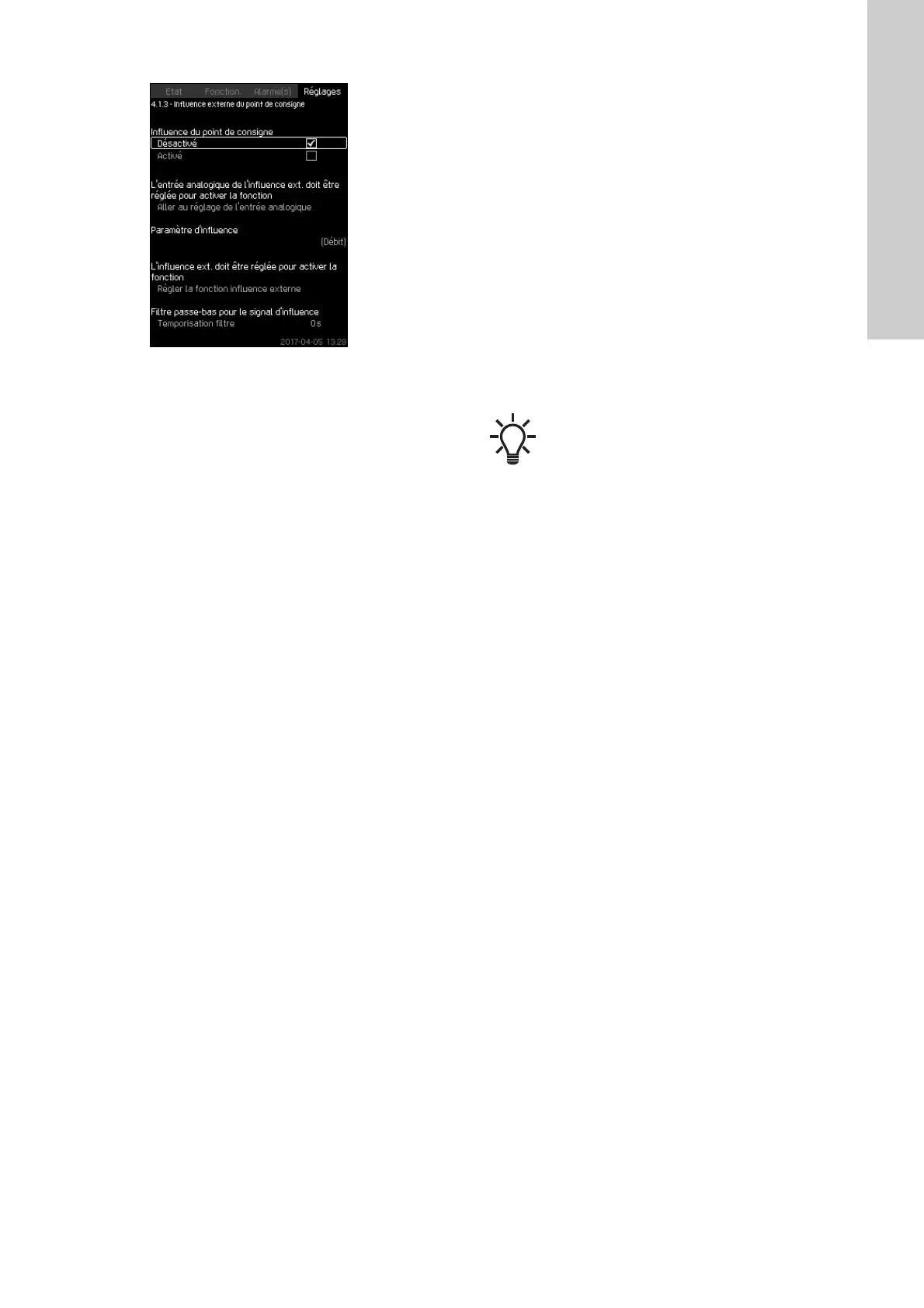

Fig. 40 Influence ext. du point de cons.
Description
La fonction vous permet d'adapter le point de consigne en lais-
sant les paramètres mesurés influencer le point de consigne.
Généralement, il s'agit d'un signal analogique provenant d'un
capteur de débit ou de température ou d'un capteur similaire.
Pour connaître les types de transducteurs et leur position pos-
sible, voir la notice d'installation et de fonctionnement du Control
MPC.
Par exemple, le point de consigne peut être adapté aux para-
mètres qui peuvent influencer la pression de refoulement ou la
température du système. Les paramètres qui influencent la per-
formance sont indiqués en pourcentage de 0 à 100 %. Ils peuvent
seulement réduire le point de consigne, puisque l'influence en
pourcentage divisée par 100 est multipliée par le point de
consigne :
Point de consigne (PC) réel =point de consigne sélectionné x
influence (1) x influence (2) x ...
Les valeurs d'influence peuvent être réglées individuellement.
Un filtre passe-bas assure un lissage de la valeur mesurée qui
influence le point de consigne. Cela stabilise les changements de
points de consigne.
Plage de réglage
• Signal 0-100 %
• Pression d'entrée
• Pression de refoulement
• Pression externe
• Pression diff., mesurée
• Pression différentielle, pompe
•Débit
• Niveau réservoir, refoulement
• Niveau réservoir, aspiration
• Temp. tuyauterie retour, ext.
• Temp. tuyauterie départ
• Temp. tuyauterie retour
• Température différentielle
• Température ambiante
• Température différentielle.
Réglage via le panneau de commande
• Réglages > Fonctions, régulateur primaire > Influence ext. du
point de cons. > Paramètre d'influence. Une liste des para-
mètres disponibles apparaît.
1. Sélectionner le paramètre qui va influencer le point de
consigne.
2. Appuyer sur [Retour].
3. Régler la fonction d'influence. Voir paragraphe 8.7.6 Réglage
de la fonction influence ext. (4.1.3.2).
4. Régler le nombre de points.
5. Régler : Valeur de l'influence ext. (point 1).
6. Régler comme pourcentage : Réduire le point consigne à
(point 1).
7. Répéter les étapes 4 à 6 pour tous les paramètres souhaités.
8. Appuyer sur [Retour].
9. Régler en secondes : Temporisation filtre.
10. Sélectionner : Activé.
Réglage par défaut
La fonction est désactivée.
Si la fonction multicapteurs est activée, elle aura la
priorité sur l'influence du point de consigne extérieur
qui sera alors annulée.
