274

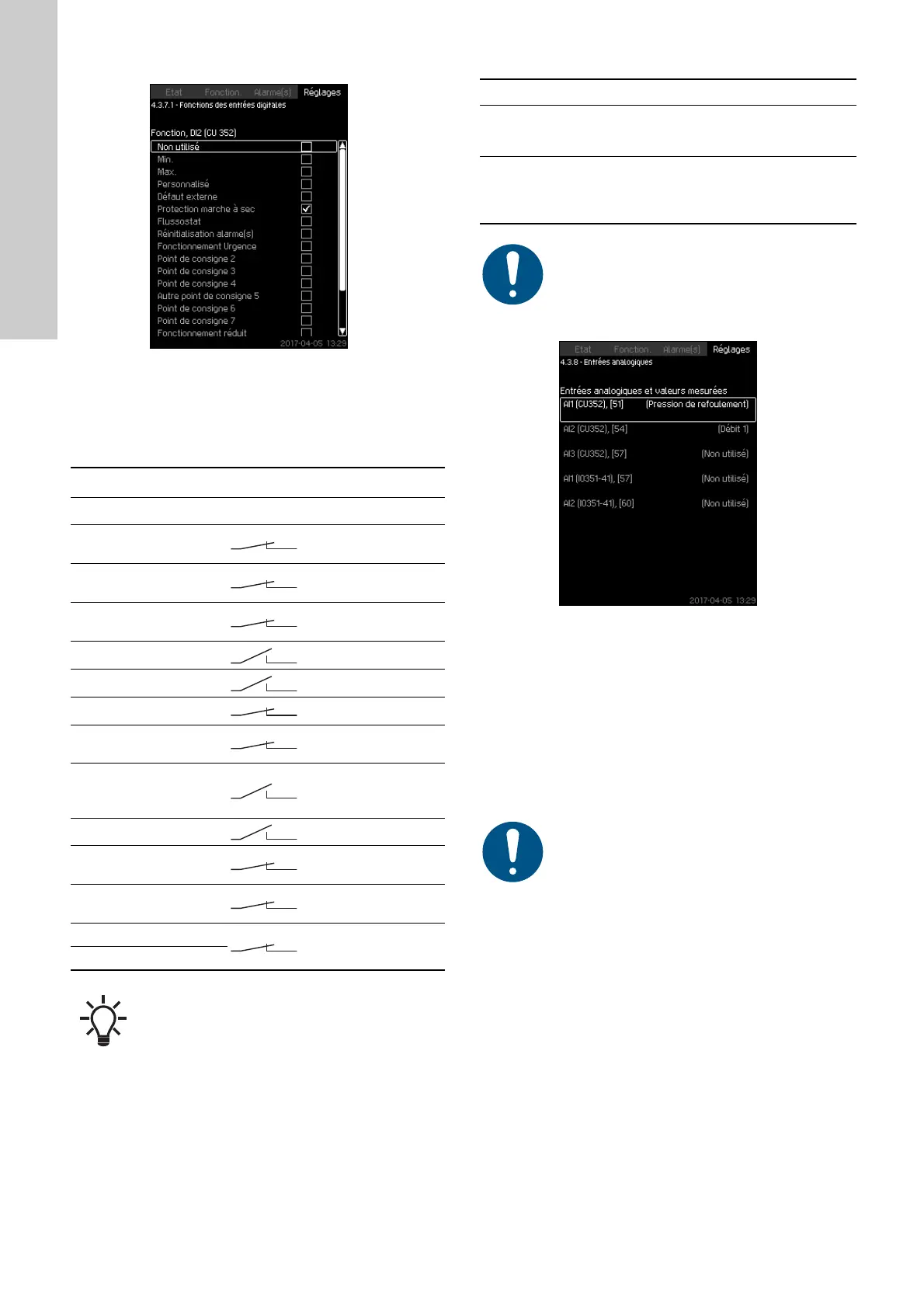

8.7.29 Fonctions des entrées digitales (4.3.7.1)
Fig. 77 Fonctions des entrées digitales
Description
Une fonction peut être reliée aux entrées digitales.
Plage de réglage
Vous pouvez sélectionner une fonction dans chaque écran :
Voir les paragraphes appropriés pour plus d'informations sur les
fonctions.
En général, un contact fermé active la fonction sélectionnée.
Réglage via le panneau de commande
• Réglages > Fonctions, secondaires > Fonction Arrêt > Aller au
réglage de l'entrée digitale.
Réglage par défaut
8.7.30 Entrées analogiques (4.3.8)
Fig. 78 Entrées analogiques
Description
Chaque entrée analogique peut être activée et reliée à une cer-
taine fonction.
En standard, le système a trois entrées analogiques et six
entrées via bus (GENIbus). Si le système est équipé d'un module
IO 351B (option), le nombre d'entrées analogiques s'élève à 5.
Toutes les entrées analogiques sont indiquées de manière à ce
que leur position physique puisse être identifiée. Un capteur pri-
maire redondant de secours peut être monté afin d'accroître la
fiabilité et d'éviter l'arrêt.
Exemple
AI1 (CU 352) [51] :
Réglage via le panneau de commande
• Réglages > Fonctions, secondaires > Fonction Arrêt > Aller au
réglage de l'entrée analogique.
Fonction Contact activé
Non utilisé
Min. =
Mode de fonctionne-
ment "Min."
Max. =
Mode de fonctionne-
ment "Max."
Personnalisé =
Mode de fonctionne-
ment "Personnalisé"
Défaut externe = Défaut externe
Protection marche à sec = Manque d'eau
Flussostat = Débit
Réinitialisation alarme(s) =
Les alarmes sont réi-
nitialisées
Fonctionnement Urgence =
Mode de fonctionne-
ment "Fonctionne-
ment Urgence"
Défaut, pompe pilote = Défaut
Point de consigne 2-7 =
Le point de consigne
est sélectionné
Fonctionnement réduit =
Activation du "Fonc-
tionnement réduit"
Arrêtez pompe 1-6
=
Force la pompe à
s'arrêter
Arrêter pompe pilote
Dans l'écran, vous pouvez seulement sélectionner
les pompes définies.
Entrée digitale Fonction
DI1 (CU 352) [10]
Marche/arrêt externe. Contact ouvert =
arrêt. Remarque : L'entrée n°1 ne peut pas
être modifiée.
DI2 (CU 352) [12]
Surveillance du manque d'eau (protection
contre la marche à sec). Contact ouvert =
manque d'eau (si le système est fourni
avec cette option).
La surveillance du manque d'eau nécessite un cap-
teur de pression ou de niveau connecté au système.
Si deux capteurs doivent être redondants, chacun
doit avoir une entrée analogique séparée.
AI1 : Entrée analogique n°1
(CU 352) : CU 352
[51] : Borne n°51
