Français (FR)
273
8.7.27 Fonctionnement Urgence (4.3.5)

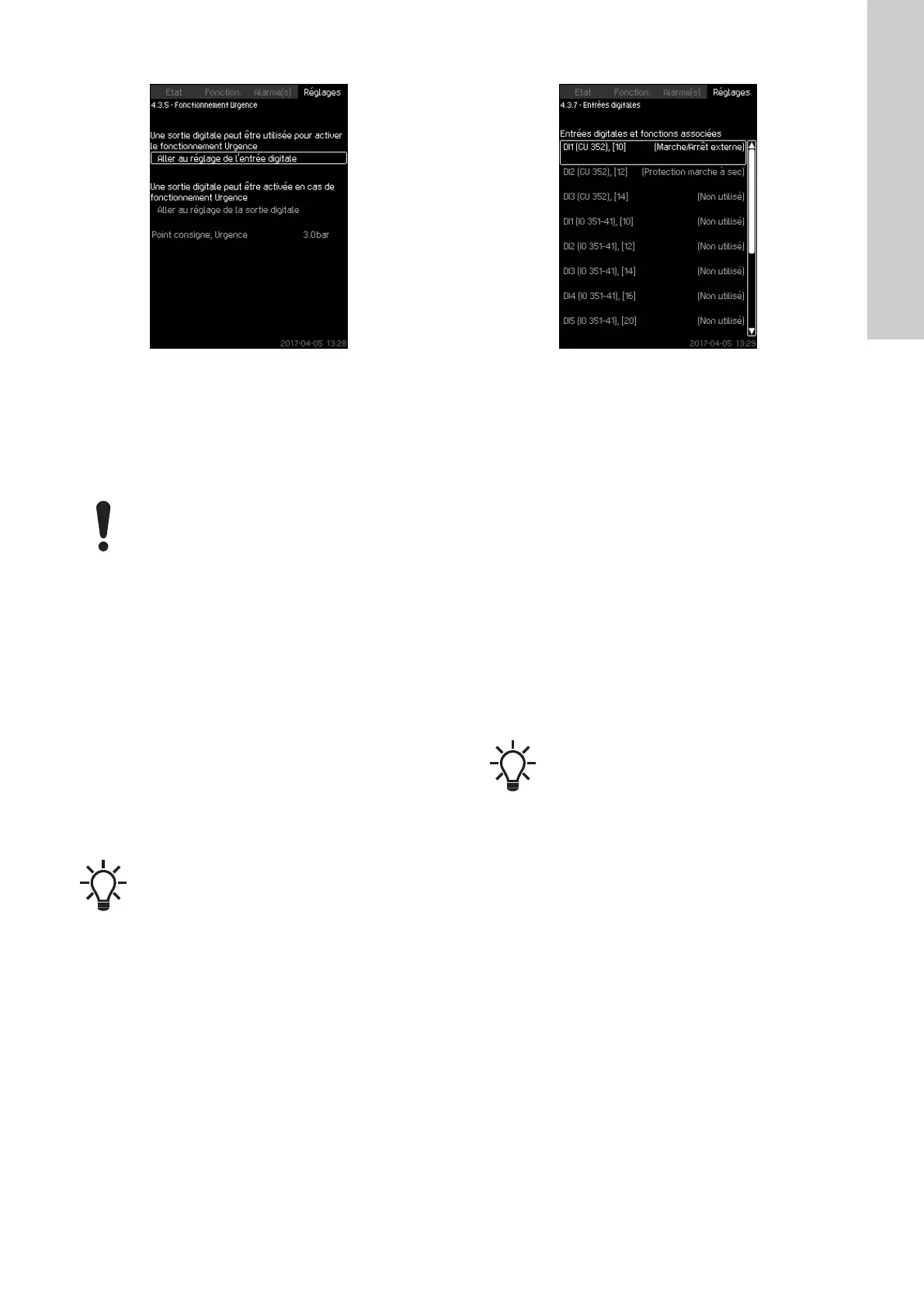

Fig. 75 Fonctionnement Urgence
Description
La fonction est utilisée dans les applications de surpression.
Lorsque cette fonction est activée, les pompes continuent de
fonctionner sans prendre en compte les avertissements ou
alarmes. Les pompes fonctionnent selon un point de consigne
réglé spécifiquement pour cette fonction.
Plage de réglage
Réglage de l'entrée digitale (8.7.28 Entrées digitales (4.3.7)).
Réglage de la sortie digitale (8.7.33 Sorties digitales (4.3.9)).
Réglage du point de consigne pour fonctionnement d'urgence.
Réglage via le panneau de commande
Réglages > Fonctions, secondaires > Fonctionnement
Urgence > Aller au réglage de l'entrée digitale.
1. Sélectionner l'entrée digitale.
2. Sélectionner : Fonctionnement Urgence.
3. Appuyer sur [Retour] x 2.
4. Sélectionner : Aller au réglage de la sortie digitale.
5. Sélectionner la sortie digitale.
6. Sélectionner : Fonctionnement Urgence.
7. Appuyer sur [Retour] x 2.
8. Régler : Point consigne, Urgence.
8.7.28 Entrées digitales (4.3.7)
Fig. 76 Entrées digitales
Description
Dans le menu, vous pouvez régler les entrées digitales du CU
352. Chaque entrée, sauf la DI1, peut être activée et reliée à une
certaine fonction.
En standard, le système a trois entrées digitales. Si le système
est équipé d'un module IO 351B (option), le nombre d'entrées
digitales s'élève à 12.
Toutes les entrées digitales sont indiquées de manière à ce que
leur position physique puisse être identifiée.
Exemple
DI1 (IO 351-41), [10] :
Pour plus d'informations sur la connexion des différentes entrées
digitales, voir le schéma de câblage fourni avec le coffret de com-
mande.
Plage de réglage
Réglage via le panneau de commande
Réglages > Fonctions, secondaires > Entrées digitales.
En cas de défaut du capteur, les pompes principales
ainsi que les pompes de secours fonctionnent à plein
régime !
Lorsque cette fonction a été réglée comme indiqué
ci-dessus, elle peut aussi être activée via l'écran
8.5.2 Mode fonctionnement système (2.1.1).
DI1 : Entrée digitale n°1
(IO 351-41) : IO 351, GENIbus n°41
[10] : Borne n°10
La DI1 (CU 352) ne peut pas être sélectionnée.
