Français (FR)
275
8.7.31 Entrées analogiques (4.3.8.1 - 4.3.8.7)

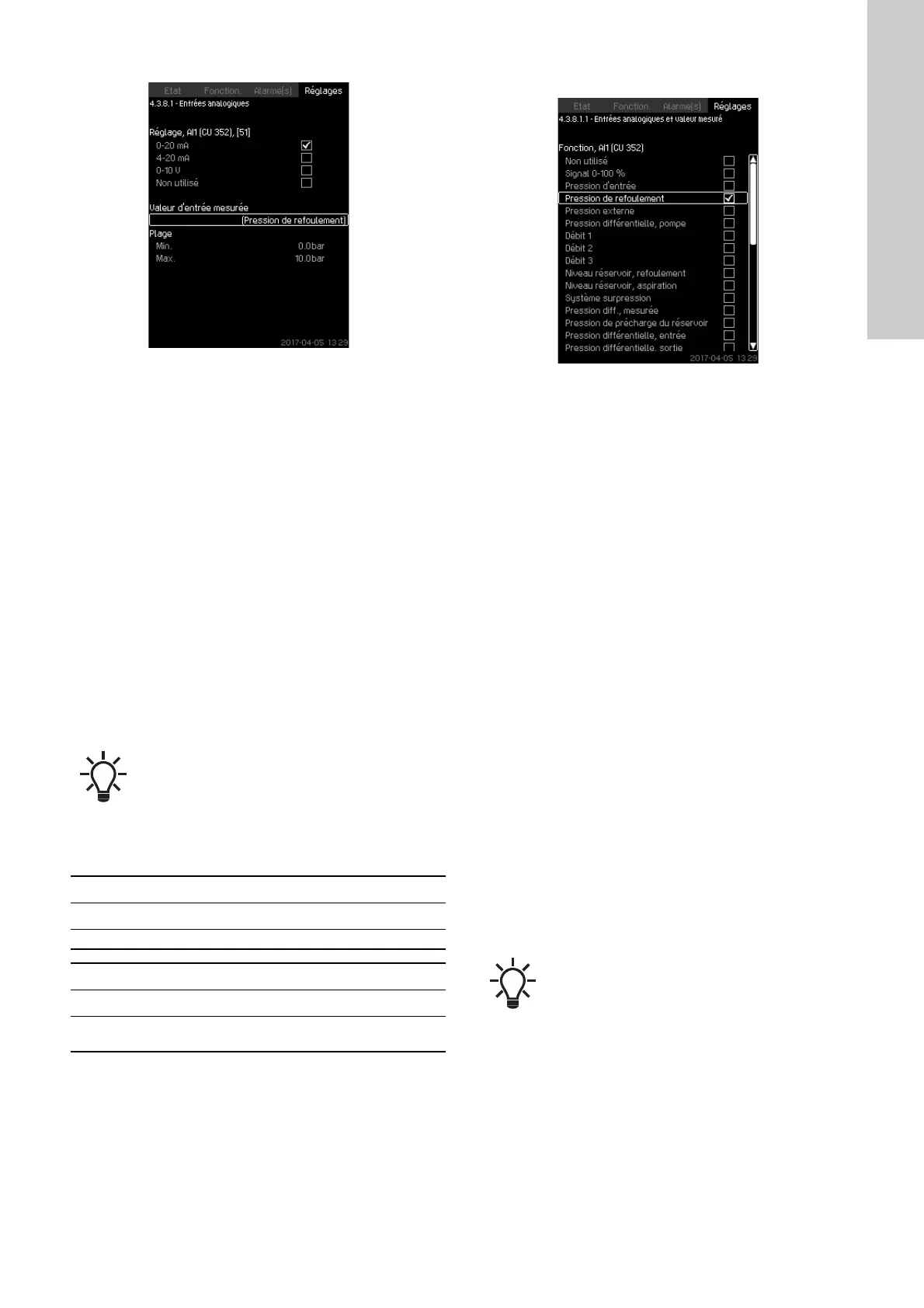

Fig. 79 Entrées analogiques
Description
Dans le menu, vous pouvez régler les "Entrées analogiques".
Chaque écran est divisé en trois parties :
Réglage du signal d'entrée, par exemple 4-20 mA
"Valeur d'entrée mesurée", par exemple "Pression de refoule-
ment"
Plage de mesure du capteur/de l'émetteur de signal, par
exemple 0-16 bar
Plage de réglage
Vous pouvez régler les paramètres suivants dans chaque écran :
Non utilisé
Plage du signal d'entrée, 0-20 mA, 4-20 mA, 0-10 V
Valeur d'entrée mesurée
Plage du capteur
Réglage via le panneau de commande
Réglages > Fonctions, secondaires > Fonction Arrêt > Aller au
réglage de l'entrée analogique.
Réglage par défaut
8.7.32 Entrées analogiques et valeurs mesurées (4.3.8.1.1 -
4.3.8.7.1)
Fig. 80 Entrées analogiques et valeurs mesurées
Description
Une fonction peut être reliée à chaque entrée analogique.
Plage de réglage
Vous pouvez sélectionner une fonction par entrée analogique.
Pour plus d'informations, voir la notice d'installation et de fonc-
tionnement du Control MPC.
Non utilisé
Signal 0-100 %
Pression d'entrée
Pression de refoulement
Pression externe
Pression différentielle, pompe
Débit 1-3
Niveau réservoir, refoulement
Niveau réservoir, aspiration
Système surpression
Pression diff., mesurée
Pression de précharge du réservoir
Pression différentielle, entrée
Pression différentielle, sortie
Temp. tuyauterie retour, ext.
Temp. tuyauterie départ
Temp. tuyauterie retour
Température différentielle
Température ambiante
Puissance, pompe 1-6
Puissance, variateur fréquences (VFD)
Multicapteur 1-6.
Réglage via le panneau de commande
Réglages > Fonctions, secondaires > Aller au réglage de
l'entrée analogique.
1. Sélectionner l'entrée analogique.
2. Sélectionner : Valeur d'entrée mesurée. L'écran 4.3.8.1.1
apparaît.
3. Sélectionner l'entrée.
4. Appuyer sur [Retour].
5. Régler les valeurs minimale et maximale du capteur.
Si une entrée analogique est désactivée, l'écran
indique seulement la partie supérieure, c'est-à-dire le
réglage de l'entrée analogique.
Si l'entrée est activée, la partie centrale, "Valeur
d'entrée mesurée", est indiquée. Cela permet de
relier une fonction à l'entrée analogique dans un
autre écran. Lorsque l'entrée analogique est reliée à
une fonction, le CU 352 revient à l'écran de réglage
des entrées analogiques.
Surpression
Entrée analogique Fonction
AI1 (CU 352) [51] Pression de refoulement
Chauffage et refroidissement
Entrée analogique Fonction
AI1 (CU 352) [51]
Ces valeurs sont sélectionnées dans
l'assistant de démarrage.
Si plusieurs débits sont utilisés, le débit mesuré et
indiqué est la somme des débits définis.
