Français (FR)
248

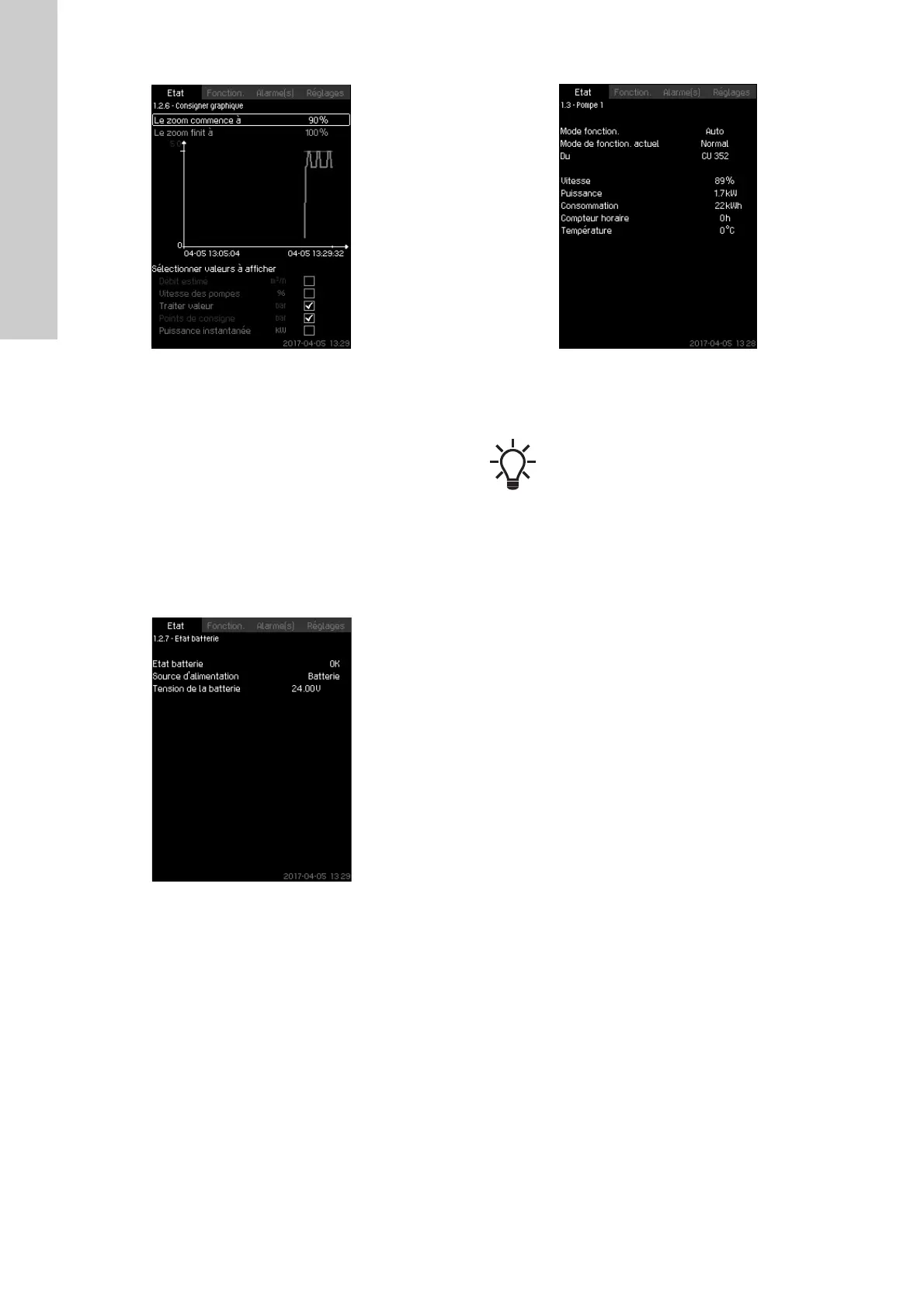

8.4.8 Consigner graphique (1.2.6)
Fig. 14 Consigner graphique
Description
L'écran affiche les données sauvegardées dans le coffret de com-
mande. Sélectionner les valeurs consignées dans l'écran
8.7.67 Consigner valeurs (4.4.9). Diverses valeurs peuvent être
affichées et l'échelle temporelle peut être modifiée.
Réglage via le panneau de commande
Etat > Système > Consigner graphique
1. Régler comme pourcentage :
Le zoom commence à
Le zoom finit à
2. Sélectionner valeurs à afficher.
8.4.9 Etat batterie (1.2.7)
Fig. 15 Etat batterie
Description
L'écran affiche l'état de la batterie de secours, s'il y en a une.
8.4.10 Pompe 1-6, Pompe jockey (1.3 - 1.10)
Fig. 16 Pompe 1
Description
L'écran affiche l'état de fonctionnement de chaque pompe.
Les pompes peuvent avoir différents modes de fonctionnement :
•Auto
Avec les autres pompes en fonctionnement automatique, la
pompe est commandée par le régulateur PI qui permet au sys-
tème de délivrer la performance requise.
Manuel
La pompe n'est pas commandée par le régulateur PI. En fonc-
tionnement manuel, la pompe a l'un des modes de fonctionne-
ment suivants :
– Max. : La pompe tourne à une vitesse maximum définie. Ce
mode de fonctionnement peut uniquement être sélectionné
pour les pompes à vitesse variable.
– Normal : La pompe tourne à une vitesse définie.
– Min. : La pompe tourne à une vitesse minimum définie. Ce
mode de fonctionnement peut uniquement être sélectionné
pour les pompes à vitesse variable.
– Arrêt : La pompe a été intentionnellement arrêtée.
En plus des informations concernant le mode de fonctionnement,
il est possible de consulter les différents paramètres dans l'écran
d'état, tels que :
Mode de fonction. actuel
Source de régulation
Vitesse (seulement 0 ou 100 % sont indiqués pour les
pompes fonctionnant sur le réseau)
Puissance (MPC-E/-EC uniquement)
Consommation (MPC-E/-EC uniquement)
Heures de fonctionnement
Température.
Les écrans de la pompe pilote s'affichent uniquement
si une telle pompe est installée.
