Français (FR)
247
8.4.4 Points de consigne (1.2.2)

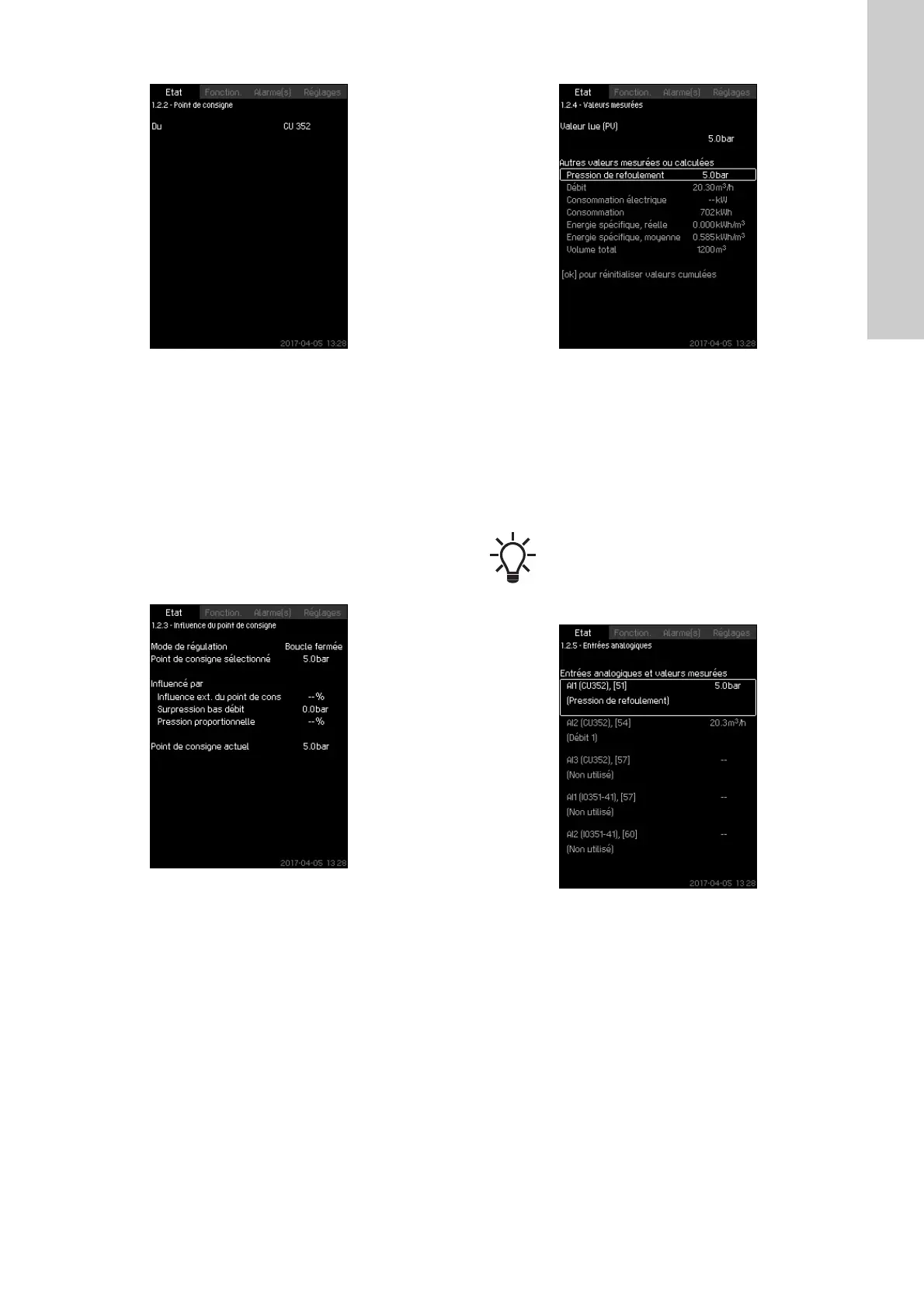

Fig. 10 Points de consigne
Description
L'écran affiche le point de consigne sélectionné et indique s'il
vient du CU 352 ou d'un bus externe.
Il affiche également les sept points de consigne possibles à partir
du CU 352 (pour la régulation en boucle fermée et ouverte). Le
point de consigne sélectionné est indiqué simultanément.
Puisqu'il s'agit d'un affichage d'état, aucun réglage ne peut être
effectué.
Les points de consigne peuvent être modifiés dans le menu
"Fonction." ou "Réglages". Voir paragraphe 8.7.3 Autres points
de consigne (4.1.2).
8.4.5 Influence du point de consigne (1.2.3)
Fig. 11 Influence du point de consigne
Description
Le point de consigne sélectionné peut être influencé par certains
paramètres. Les paramètres sont indiqués en pourcentage de 0 à
100 % ou en pression mesurée en bar. Ils peuvent seulement
réduire le point de consigne, puisque l'influence en pourcentage
divisée par 100 est multipliée par le point de consigne :
Point de consigne réel (SP) = point de consigne sélectionné x
influence (1) x influence (2) x etc.
L'écran indique les paramètres qui influencent le point de
consigne sélectionné ainsi que le pourcentage ou la valeur
d'influence.
Vous pouvez régler certains paramètres à partir de l'écran
8.7.5 Influence ext. du point de cons. (4.1.3). Le paramètre "Sur-
pression bas débit" est réglé sur une bande marche/arrêt en
pourcentage du point de consigne réglé dans l'écran
8.7.24 Fonction Arrêt (4.3.1). Le paramètre est réglé en pourcen-
tage sur l'écran 8.7.10 Pression proportionnelle (4.1.7).
Le point de consigne réel qui en résulte (SP) est alors indiqué.
8.4.6 Valeurs mesurées (1.2.4)
Fig. 12 Valeurs mesurées
Description
L'écran donne un état général de tous les paramètres mesurés et
calculés. Dans les systèmes MPC-E avec débitmètre, l'énergie
spécifique est présentée comme une valeur moyenne et comme
une valeur réelle (valeur moyenne au cours de la dernière
minute). La valeur moyenne est basée sur le débit cumulé pré-
senté comme volume total. Le volume total et l'énergie spécifique
moyenne peuvent être réinitialisés dans cet écran.
8.4.7 Entrées analogiques (1.2.5)
Fig. 13 Entrées analogiques
Description
L'écran donne un aperçu des entrées analogiques et des valeurs
actuelles mesurées de chaque entrée. Voir paragraphes
8.7.30 Entrées analogiques (4.3.8), 8.7.31 Entrées analogiques
(4.3.8.1 - 4.3.8.7) et 8.7.32 Entrées analogiques et valeurs mesu-
rées (4.3.8.1.1 - 4.3.8.7.1).
Les lignes "Consommation électrique" et "Consom-
mation" sont affichées uniquement pour les sys-
tèmes MPC-E.
