8.7.66 Décharge pression (4.4.8)

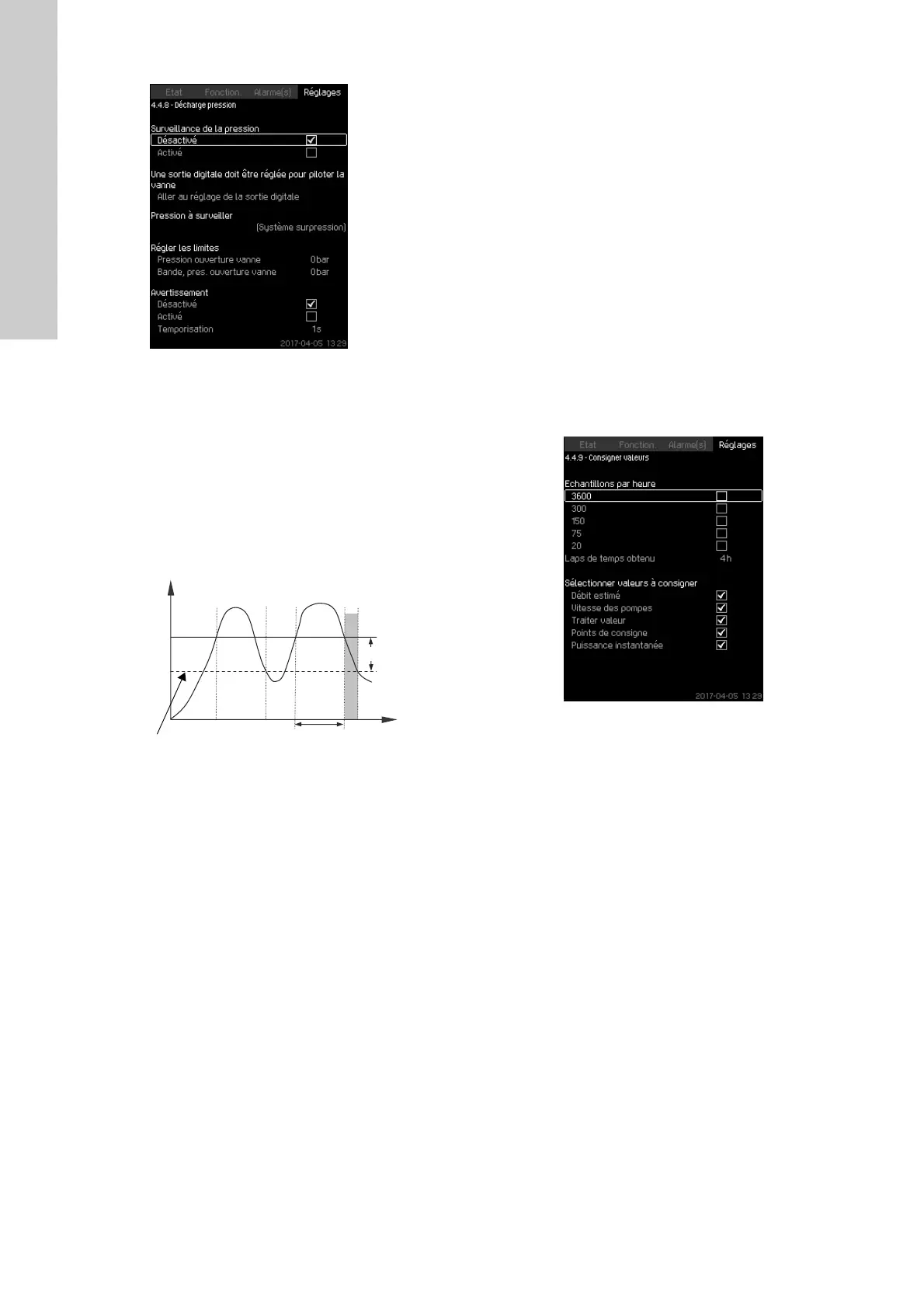

Fig. 117Décharge pression
Description
Cette fonction a pour but de réduire la pression dans la tuyauterie
en ouvrant une vanne solénoïde si elle dépasse une limite défi-
nie. Si la pression n'est pas réduite dans le délai imparti, la vanne
solénoïde se ferme et un avertissement peut être déclenché.
Fig. 118Décharge pression
Plage de réglage
• Réglage de la sortie digitale.
• Réglage de la pression à surveiller.
• Réglage de la pression d'ouverture de la vanne.
• Réglage de la bande pour pression d'ouverture de la vanne.
• Réglage de l'avertissement ou de l'alarme.
Réglage via le panneau de commande
• Réglages > Fonctions, surveillance > Décharge pression >
Aller au réglage de la sortie digitale.
1. Sélectionner la sortie digitale.
2. Sélectionner : Vanne de décharge.
3. Appuyer sur [Retour] x 2.
4. Sélectionner : Pression à surveiller
• Sélectionner : Pression de refoulement, Système surpression
ou Pression externe.
5. Appuyer sur [Retour].
6. Sélectionner et régler :
• Pression ouverture vanne
• Bande, pres. ouverture vanne.
7. Sélectionner : Avertissement > Désactivé ou Activé.
8. Régler : Temporisation. (à régler seulement si l'avertissement
a été activé).
9. Sélectionner : Activé.
Réglage par défaut
La fonction est désactivée.
8.7.67 Consigner valeurs (4.4.9)
Fig. 119Consigner valeurs
Description
Sélectionner les valeurs à consigner et le nombre d'échantillons
par heure. Le laps de temps obtenu sera indiqué. Une fois le laps
de temps écoulé, les anciennes valeurs consignées seront effa-
cées et écrasées par les nouvelles valeurs.
Valeurs consignées
• Débit estimé (uniquement si aucun débitmètre n'est installé)
• Vitesse des pompes
• Traiter valeur
• Points de consigne
• Puissance instantanée (systèmes MPC-E)
• Pression d'entrée (si un capteur de pression d'aspiration est
installé).
Plage de réglage
Echantillons par heure : 1-3600.
Réglage via le panneau de commande
• Réglages > Fonctions, surveillance > Consigner valeurs.
1. Régler : Echantillons par heure.
2. Sélectionner les valeurs à consigner.
TM03 9206 3607
4
Bande
Délai d'avertis-
sement
Pression
d'ouverture de
la vanne
Pression d'ouverture de la
vanne moins bande
P [bar]
Temps [s]
1 : La vanne solénoïde s'ouvre.
2 : La vanne solénoïde se ferme.
3 : La vanne solénoïde s'ouvre.
4 : L'avertissement est activé.
5 : La vanne solénoïde se ferme et
l'avertissement est réinitialisé.
5
32
1
