Deutsch (DE)
124
8.7.31 Analogeingänge (4.3.8.1 - 4.3.8.7)

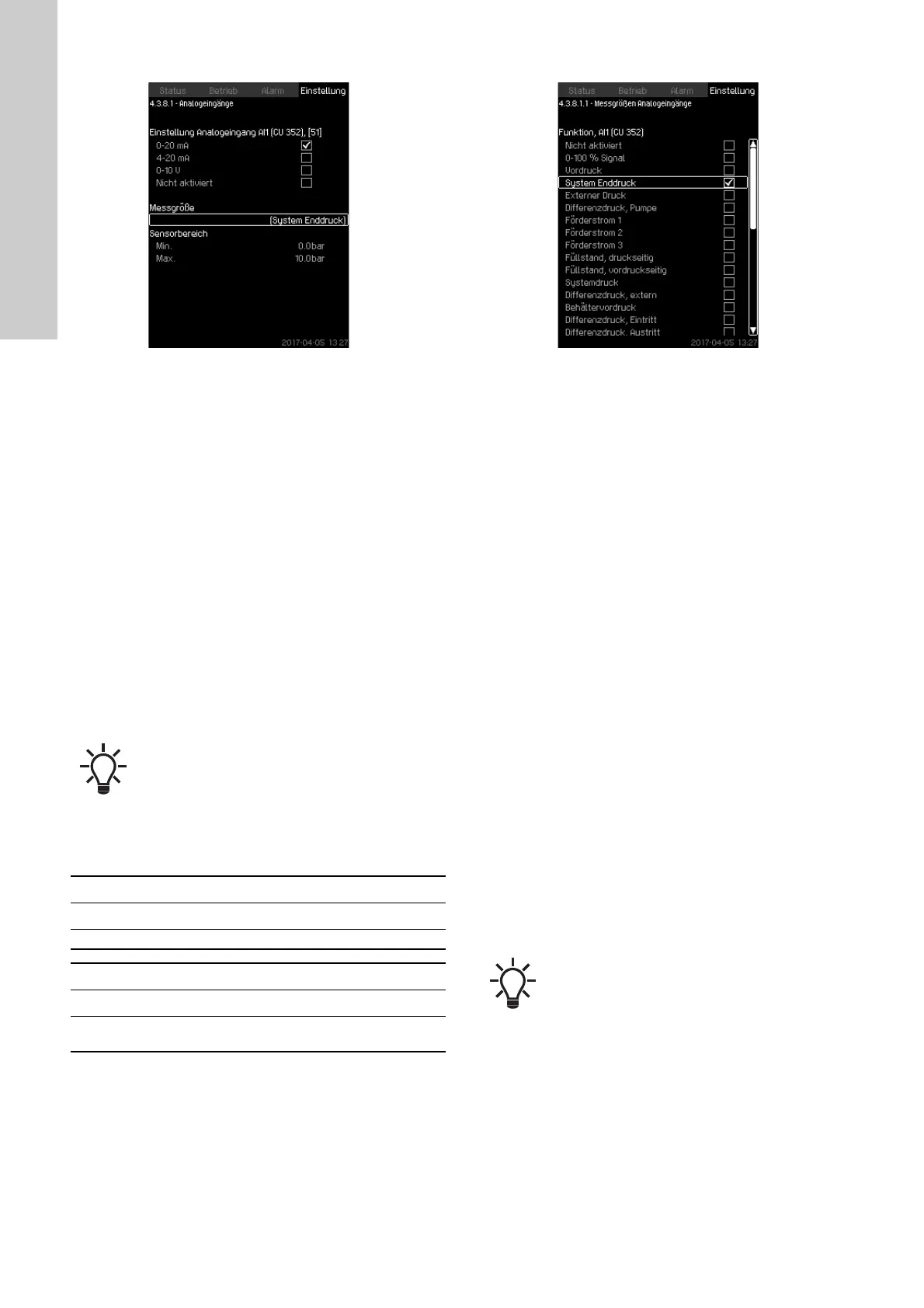

Abb. 79 Analogeingänge
Beschreibung
Im Menü können "Analogeingänge" eingestellt werden. Jede Bild-
schirmseite ist in drei Bereiche unterteilt:
Einstellung des Eingangssignals, z. B. 4 - 20 mA
"Messgröße", z. B. "System Enddruck"
Messbereich des Sensors/Signalgebers, z. B. 0 - 16 bar
Einstellbereich
Auf jeder Bildschirmseite können folgende Parameter eingestellt
werden:
Nicht aktiviert
Bereich des Eingangssignals, 0 - 20 mA, 4 - 20 mA, 0 - 10 V
•Messgröße
Sensorbereich
Einstellungen über das Bedienfeld
Einstellung > Weitere Funktionen > Stoppfunktion > Ana-
logeingang parametrieren.
Werkseinstellung
8.7.32 Messgrößen Analogeingänge (4.3.8.1.1 - 4.3.8.7.1)
Abb. 80 Messgrößen Analogeingänge
Beschreibung
Auf diesen Bildschirmseiten kann den einzelnen Analogeingän-
gen eine Funktion zugewiesen werden.
Einstellbereich
Sie können je Analogeingang eine Funktion auswählen. Weitere
Informationen hierzu finden Sie in der Montage- und Betriebsan-
leitung der Control MPC.
•Nicht aktiviert
0-100 % Signal
Vordruck
System Enddruck
Externer Druck
Differenzdruck, Pumpe
Förderstrom 1-3
Füllstand, druckseitig
Füllstand, vordruckseitig
•Systemdruck
Differenzdruck, extern
Behältervordruck
Differenzdruck, Eintritt
Differenzdruck, Austritt
Rücklauftemperatur, extern
Vorlauftemperatur
Rücklauftemperatur
Temperaturdifferenz
Umgebungstemperatur
Leistung, Pumpe 1-6
Leistung, FU
Mehrzwecksensor 1 - 6.
Einstellungen über das Bedienfeld
Einstellung > Weitere Funktionen > Analogeingang paramet-
rieren.
1. Wählen Sie einen Analogeingang aus.
2. Wählen Sie Folgendes aus: Messgröße. Die Bildschirmseite
4,3.8,1.1 wird aufgerufen.
3. Wählen Sie einen Eingang aus.
4. Drücken Sie auf die Taste [Back].
5. Stellen Sie den oberen und unteren Grenzwert für den Sen-
sormessbereich ein.
Ist ein Analogeingang deaktiviert, wird nur der obere
Bereich der Bildschirmseite (Einstellung des Ana-
logeingangs) angezeigt.
Ist der Eingang aktiviert, wird der mittlere Bereich
"Messgröße" angezeigt. Dadurch kann auf einer
anderen Bildschirmseite dem Analogeingang eine
Funktion zugewiesen werden. Wurde dem Ana-
logeingang eine Funktion zugeordnet, kehrt die CU
352 zur Bildschirmseite für das Einstellen der Ana-
logeingänge zurück.
Druckerhöhung
Analogeingang Funktion
AI1 (CU 352) [51] System Enddruck
Heizung und Kühlung
Analogeingang Funktion
AI1 (CU 352) [51]
Diese werden mit dem Inbetriebnahmeas-
sistenten festgelegt.
Werden mehrere Förderströme verwendet, entspricht
der gemessene und angezeigte Förderstrom der
Summe aus den definierten Förderströmen.
