8.5.3 Regelungsart (2.1.2)

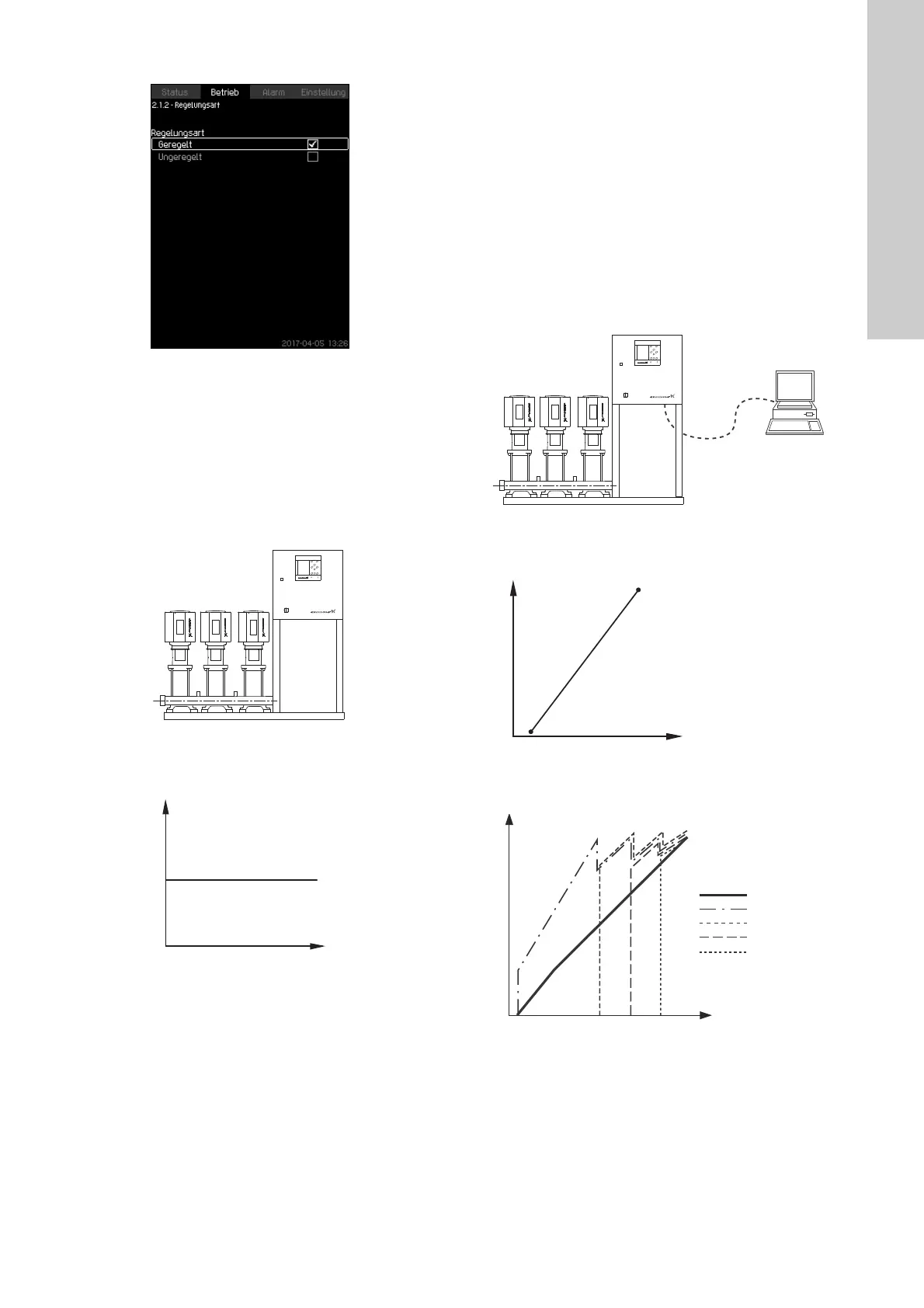

Abb. 19 Regelungsart
Beschreibung
Es gibt zwei Regelungsarten, und zwar "Geregelt" (geschlosse-
ner Regelkreis) und "Ungeregelt" (offener Regelkreis).
Geregelt
Die Standard-Regelungsart ist "Geregelt". Dabei sorgt der einge-
baute PI-Regler dafür, dass die Anlage den vorgegebenen Soll-
wert erreicht und aufrechterhält. Die Leistung basiert auf dem für
den geregelten Betrieb eingestellten Sollwert. Siehe Abb. 20 and
21.
Abb. 20 Über den integrierten PI-Regler geregelte Druckerhö-
hungsanlage (geschlossener Regelkreis)
Abb. 21 Regelkennlinie für den geregelten Betrieb
Einstellungen über das Bedienfeld
• Betrieb > Weitere Einstellungen > Regelungsart > Geregelt.
Den Sollwert einstellen. Siehe Abschnitte 8.5.4 Alternative Soll-
werte (2.1.3) und 8.5.1 Betrieb (2).
Ungeregelt
Im ungeregelten Betrieb laufen die Pumpen mit einer festen
Drehzahl. Die Pumpendrehzahl wird auf Basis der vom Bediener
eingestellten Pumpenleistung (0-100 %) berechnet. Die in Pro-
zent angegebene Pumpenleistung ist proportional zum Förder-
strom.
Der ungeregelte Betrieb wird im Allgemeinen dann ausgewählt,
wenn die Anlage über eine externe Steuerung gesteuert wird. Die
Anlagenleistung wird dann über ein externes Signal geregelt. Als
externe Steuerung kann z. B. ein Gebäudemanagementsystem
dienen, das an die MPC-Anlage angeschlossen ist. In diesen Fäl-
len fungiert die MPC-Anlage als Stellglied. Siehe Abb. 22 und 23.
Abb. 22 Druckerhöhungsanlage mit externer Steuerung (offe-
ner Regelkreis)
Abb. 23 Regelkennlinie für den ungeregelten Betrieb
Abb. 24 Regelkennlinie für MPC-E-Anlagen im ungeregelten
Betrieb
TM03 2231 3905TM03 2390 4105
TM03 2232 3905TM03 2391 3607TM03 9977 4807
Eingangssignal [%] von
der externen Steuerung
Förderstrom [m
3
/h]
Förderstrom [m
3
/h]
Eingangssignal [%]
von der externen
Pumpe 1
Pumpe 4
Pumpe 3
Förderstrom
Pumpe 2
