Grundfos Control MPC 2000 Series User Manual

Deutsch (DE)
100

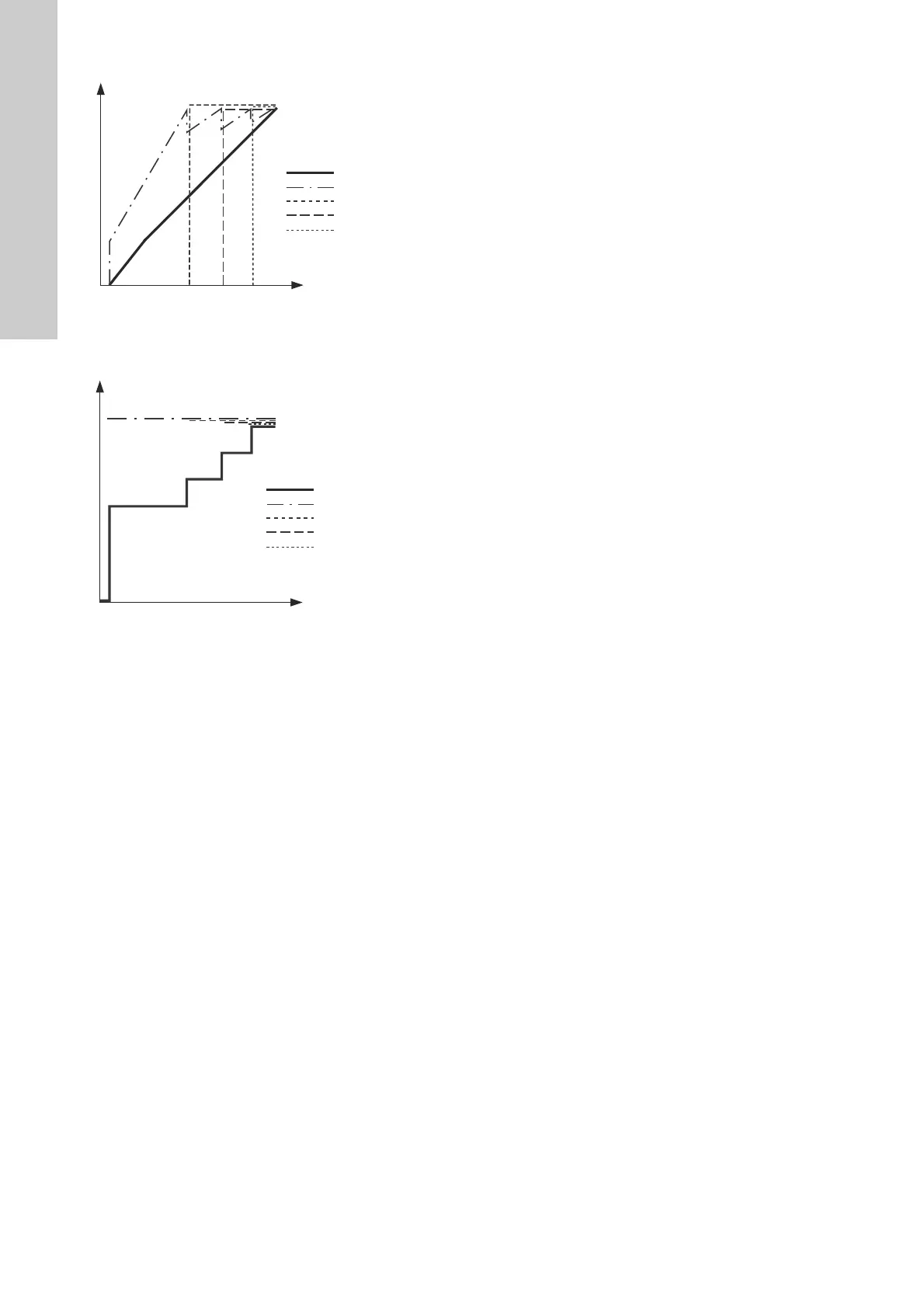

Abb. 25 Regelkennlinie für MPC-F-Anlagen im ungeregelten
Betrieb
Abb. 26 Regelkennlinie für MPC-S-Anlagen im ungeregelten
Betrieb
Einstellbereich
Nehmen Sie folgende Einstellungen in Verbindung mit dem unge-
regelten Betrieb vor:
• Ungeregelt
• Sollwert 1 einstellen, ungeregelt
• Externe Sollwertführung
•Normal.
Einstellungen über das Bedienfeld
Um eine externe Steuerquelle zum Steuern der Anlage auszu-
wählen, gehen Sie wie folgt vor:
• Betrieb > Weitere Einstellungen > Regelungsart.
• Wählen Sie Folgendes aus: Ungeregelt.
1. Drücken Sie 2 x die Taste [Zurück].
2. Wählen Sie Folgendes aus: Stopp
3. Stellen Sie Folgendes auf 100 % ein: Sollwert 1 einstellen,
ungeregelt.
4. Einstellung > Primärsteuerung > Externe Sollwertführung >
Analogeingang parametrieren.
5. Wählen Sie den Analogeingang und den Bereich aus.
6. Wählen Sie Folgendes aus:
• Messgröße. Die Bildschirmseite 4,3.8,1.1 wird aufgerufen.
• Wählen Sie Folgendes aus: 0-100 % Signal.
7. Drücken Sie auf die Taste [Back].
8. Stellen Sie den oberen und unteren Grenzwert für den Sen-
sormessbereich ein.
9. Drücken Sie 2 x die Taste [Zurück].
10. Wählen Sie Folgendes aus:
• Messgröße geführt durch
• 0-100 % Signal.
11. Drücken Sie
12. Wählen Sie Folgendes aus: Sollwertverschiebung parametrie-
ren. Siehe auch Abschnitt 8.7.6 Einstellen des ext. Sollwert-
einflusses (4.1.3.2).
13. Stellen Sie die Anzahl der Punkte ein.
14. Stellen Sie Folgendes für Punkt 1 ein:
• Wert des externen Eingangs
• Sollwert reduzieren auf
15. Wiederholen Sie Schritt 14 für alle ausgewählten Punkte.
16. Drücken Sie auf die Taste [Back].
17. Stellen Sie Folgendes in Sekunden ein: Filterzeit.
18. Wählen Sie Folgendes aus: Aktiviert.
19. Drücken Sie 2 x die Taste [Zurück].
20. Wählen Sie Folgendes aus:
• Betrieb
•Normal.
Die Druckerhöhungsanlage kann jetzt über eine externe Steue-
rung gesteuert werden.
Werkseinstellung
Geregelt.
TM03 9975 4807TM03 9974 4807
10050 70.75
25
50
75
100
86.6
Förderstrom [m
3
/h]
Eingangssignal [%]
von der externen
Pumpe 1
Pumpe 4
Pumpe 3
Förderstrom
Pumpe 2
10050 70.75
25
50
75
100
86.6
Förderstrom [m
3
/h]
Eingangssignal [%]
von der externen
Steuerung
Pumpe 1
Pumpe 4
Pumpe 3
Förderstrom
Pumpe 2
