8.4.8 Kurve aufzeichnen (1.2.6)

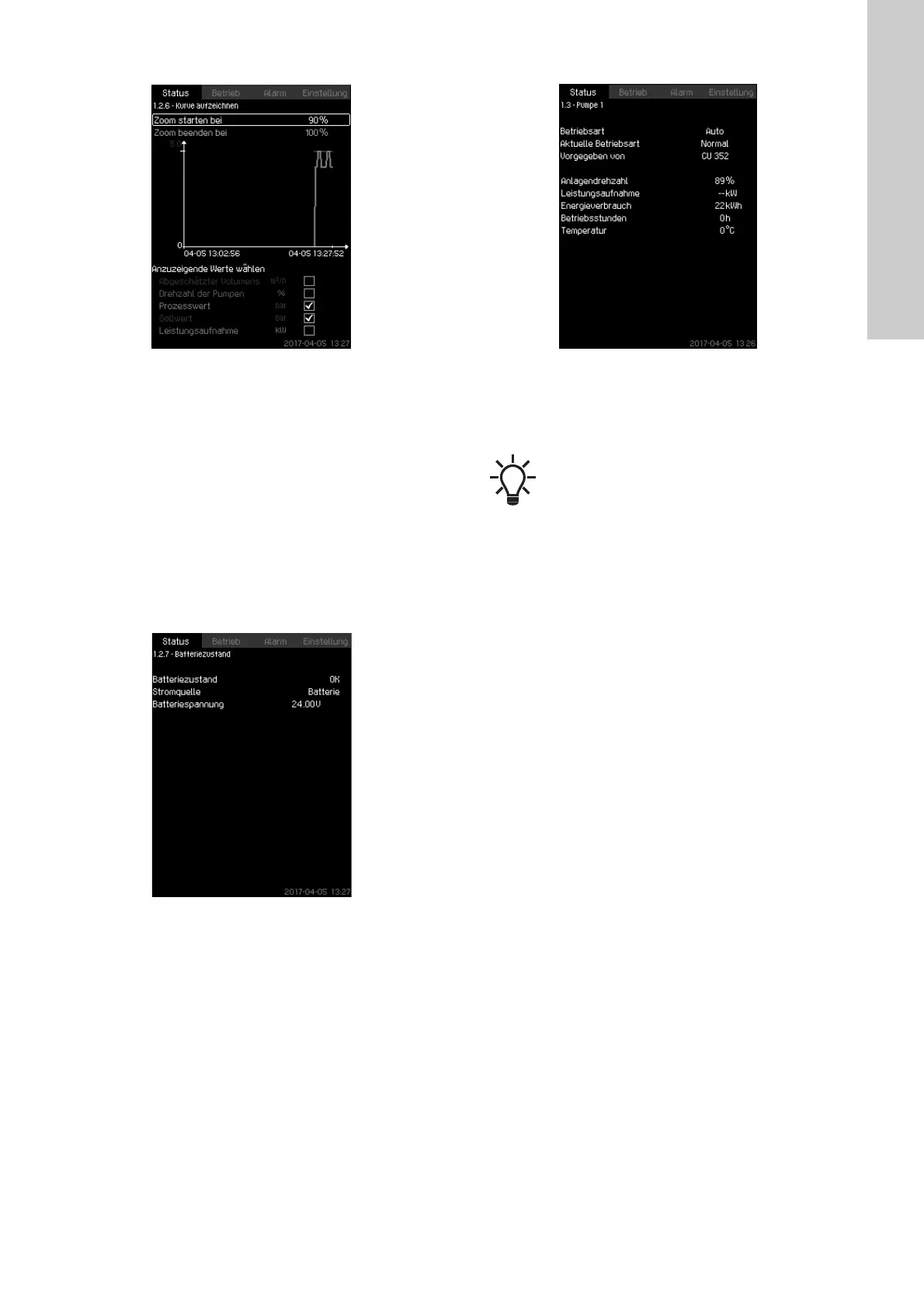

Abb. 14 Kurve aufzeichnen
Beschreibung
Auf dieser Bildschirmseite werden die von der Steuerung erfass-
ten Daten angezeigt. Die aufzuzeichnenden Werte können Sie
auf der Bildschirmseite 8.7.67 Werte aufzeichnen (4.4.9) auswäh-
len. Es können mehrere Werte gleichzeitig angezeigt werden.
Zudem kann die Zeitskala geändert werden.
Einstellungen über das Bedienfeld
Status > Anlage > Kurve aufzeichnen
1. Stellen Sie Folgendes als Prozentwert ein:
• Zoom starten bei
• Zoom beenden bei
2. Anzuzeigende Werte wählen.
8.4.9 Batteriezustand (1.2.7)
Abb. 15 Batteriezustand
Beschreibung
Diese Bildschirmseite zeigt den Zustand der Notstrombatterie an
(falls vorhanden).
8.4.10 Pumpe 1-6, Pilotpumpe (1.3 - 1.10)
Abb. 16 Pumpe 1
Beschreibung
Auf dieser Bildschirmseite wird der Betriebszustand der einzel-
nen Pumpen angezeigt.
Die Pumpen können auf verschiedene Betriebsarten eingestellt
sein:
•Auto
Zusammen mit den anderen Pumpen, die ebenfalls auf Auto-
matikbetrieb eingestellt sind, wird die Pumpe über den PI-
Regler geregelt, der sicherstellt, dass die Anlage die erforder-
liche Leistung liefert.
• Manuell
Die Pumpe wird nicht über den PI-Regler geregelt. Im manuel-
len Betrieb läuft die Pumpe mit einer der folgenden Betriebsar-
ten:
– Max.: Die Pumpe läuft mit der voreingestellten maximalen
Drehzahl. Diese Betriebsart kann nur bei Pumpen mit Dreh-
zahlregelung ausgewählt werden.
– Normal: Die Pumpe läuft mit der voreingestellten Drehzahl.
– Min.: Die Pumpe läuft mit der voreingestellten minimalen
Drehzahl. Diese Betriebsart kann nur bei Pumpen mit Dreh-
zahlregelung ausgewählt werden.
– Stopp: Die Pumpe wurde abgeschaltet.
Zusätzlich zu den Informationen über die Betriebsart können im
Statusbildschirm verschiedene Parameter abgelesen werden, wie
z. B.:
• Aktuelle Betriebsart
• Steuerquelle
• Anlagendrehzahl (bei ungeregelten Pumpen wird nur 0 oder
100 % angezeigt)
• Leistungsaufnahme (nur bei der MPC-E/-EC)
• Energieverbrauch (nur bei der MPC-E/-EC)
• Betriebsstunden
• Temperatur.
Die Bildschirmseiten für die Pilotpumpe werden nur
angezeigt, wenn diese Pumpen auch installiert sind.
