8.4.1 Alarmas actuales (3.1)

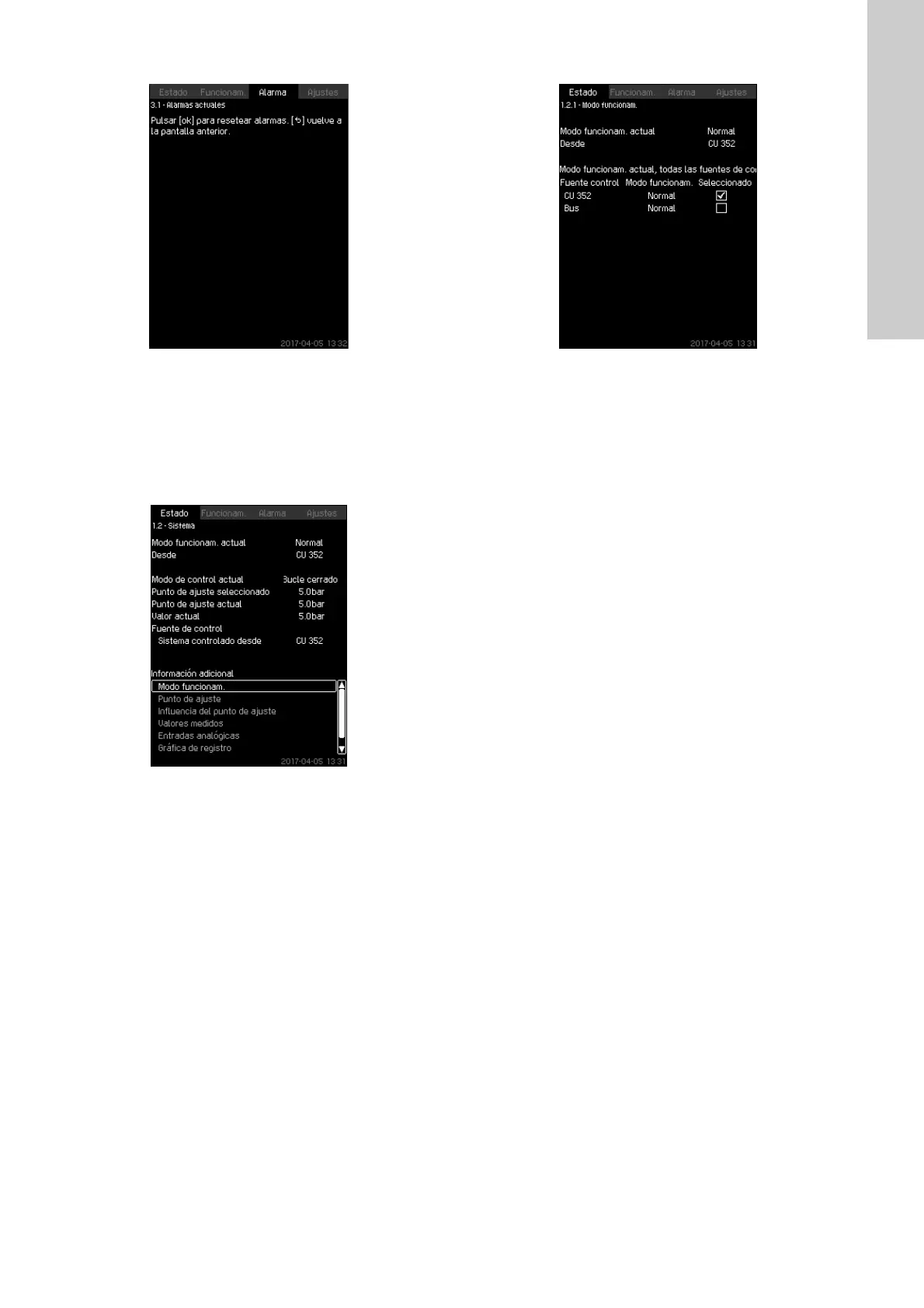

Fig. 7 Alarmas actuales
Descripción
Esta pantalla muestra las alarmas y los avisos activos que no se
han restablecido.
Para obtener más información, consulte las secciones
8.6.2 Alarmas actuales (3.1) y 8.6.3 Registro de alarmas (3.2).
8.4.2 Sistema (1.2)
Fig. 8 Sistema
Descripción
Esta pantalla muestra el estado de funcionamiento del sistema.
Puede acceder a los submenús para obtener más información.
La pantalla permite abrir submenús que muestran la siguiente
información:
• Modo funcionam.
• Punto de ajuste
• Influencia del punto de ajuste
• Valores medidos
• Entradas analógicas
• Gráfica de registro
• Estado de batería.
8.4.3 Modo funcionam. (1.2.1)
Fig. 9 Modo funcionam.
Descripción
Esta pantalla muestra el modo de funcionamiento del sistema y
desde dónde se controla.
Modos de funcionamiento
El sistema tiene seis modos de funcionamiento:
1. Normal
– Las bombas adaptan su funcionamiento a las necesidades
existentes.
2. Máx.
– Las bombas funcionan a una velocidad alta constante. Nor-
malmente, todas las bombas funcionan a máxima veloci-
dad.
3. Def-usuario
– Las bombas funcionan a una velocidad constante seleccio-
nada por el usuario. Normalmente, el valor de velocidad
está comprendido entre los de los modos "Máx." y "Mín.".
4. Mín.
– Las bombas funcionan a una velocidad baja constante. Nor-
malmente, una bomba funciona a una velocidad del 70 %.
5. Parada
– Todas las bombas están paradas.
6. Funcionamiento de emergencia
– Las bombas funcionan según el ajuste definido en la panta-
lla 8.7.27 Funcionamiento de emergencia (4.3.5).
El rendimiento necesario en estos modos de funcionamiento se
puede definir en el menú "Ajustes":
•Máx.
•Mín.
• Def-usuario
• Funcionamiento de emergencia.
Consulte las secciones 8.7.38 Trabajo mín., máx. y definido por
el usuario (4.3.14) y 8.7.27 Funcionamiento de emergencia
(4.3.5).
El modo de funcionamiento puede controlarse desde cuatro fuen-
tes distintas:
•Avería
• Señal externa
• CU 352
•Bus.
Fuente de control
Puede configurar el control remoto del sistema mediante un bus
externo (opcional). En este caso, debe definir un punto de ajuste
y un modo de funcionamiento a través del bus.
En el menú "Ajustes", puede seleccionar la fuente de control
deseada (la unidad de control CU 352 o el bus externo).
El estado de este ajuste se muestra en la pantalla "Modo funcio-
nam.".
