Español (ES)
198

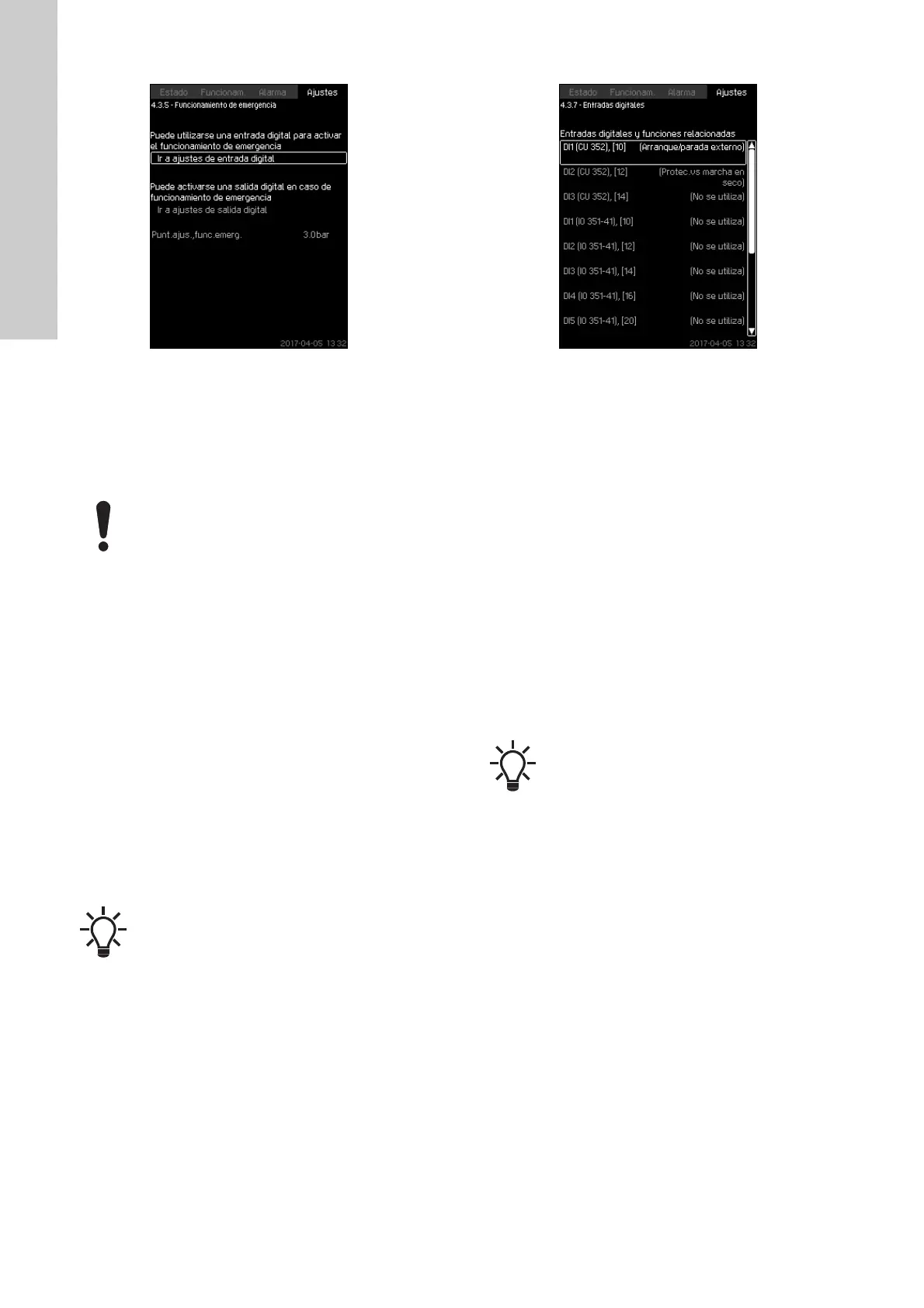

8.7.27 Funcionamiento de emergencia (4.3.5)
Fig. 75 Funcionamiento de emergencia
Descripción
Esta función se utiliza en aplicaciones de aumento de presión. Si
se activa esta función, las bombas seguirán funcionando inde-
pendientemente de los avisos o alarmas. Las bombas funciona-
rán según un punto de ajuste definido específicamente para esta
función.
Rango de ajustes
Configuración de la entrada digital (8.7.28 Entradas digitales
(4.3.7)).
Configuración de la salida digital (8.7.33 Salidas digitales
(4.3.9)).
Configuración del punto de ajuste para el modo de funciona-
miento de emergencia.
Ajuste a través del panel de control
Ajustes > Funciones secundarias > Funcionamiento de emer-
gencia > Ir a ajustes de entrada digital.
1. Seleccione la entrada digital.
2. Seleccione: Funcionamiento de emergencia.
3. Pulse [Atrás] 2 veces.
4. Seleccione: Ir a ajustes de salida digital.
5. Seleccione la salida digital.
6. Seleccione: Funcionamiento de emergencia.
7. Pulse [Atrás] 2 veces.
8. Ajuste: Punt.ajus.,func.emerg..
8.7.28 Entradas digitales (4.3.7)
Fig. 76 Entradas digitales
Descripción
En este menú puede configurar las entradas digitales de la uni-
dad de control CU 352. Cada entrada, excepto la entrada DI1,
puede activarse y vincularse con una función específica.
El sistema tiene por lo general tres entradas digitales. Si el sis-
tema incorpora un módulo IO 351B (opcional), tendrá 12 entra-
das digitales.
Se mostrarán todas las entradas digitales para que pueda identi-
ficar su ubicación física en el sistema.
Ejemplo
DI1 (IO 351-41), [10]:
Para obtener más información sobre la conexión de diferentes
entradas digitales, consulte el esquema de conexiones suminis-
trado con el cuadro de control.
Rango de ajustes
Ajuste a través del panel de control
Ajustes > Funciones secundarias > Entradas digitales.
En caso de avería del sensor, las bombas principales
y de reserva funcionarán al 100 % de velocidad.
Una vez que haya configurado esta función según
las instrucciones anteriores, también podrá activarla
en la pantalla 8.5.2 Modo de funcionamiento del sis-
tema (2.1.1).
DI1 : Entrada digital n.º 1
(IO 351-41) : IO 351, número GENIbus 41
[10] : Terminal n.º 10
No se puede seleccionar la entrada DI1 (CU 352).
