Español (ES)
172

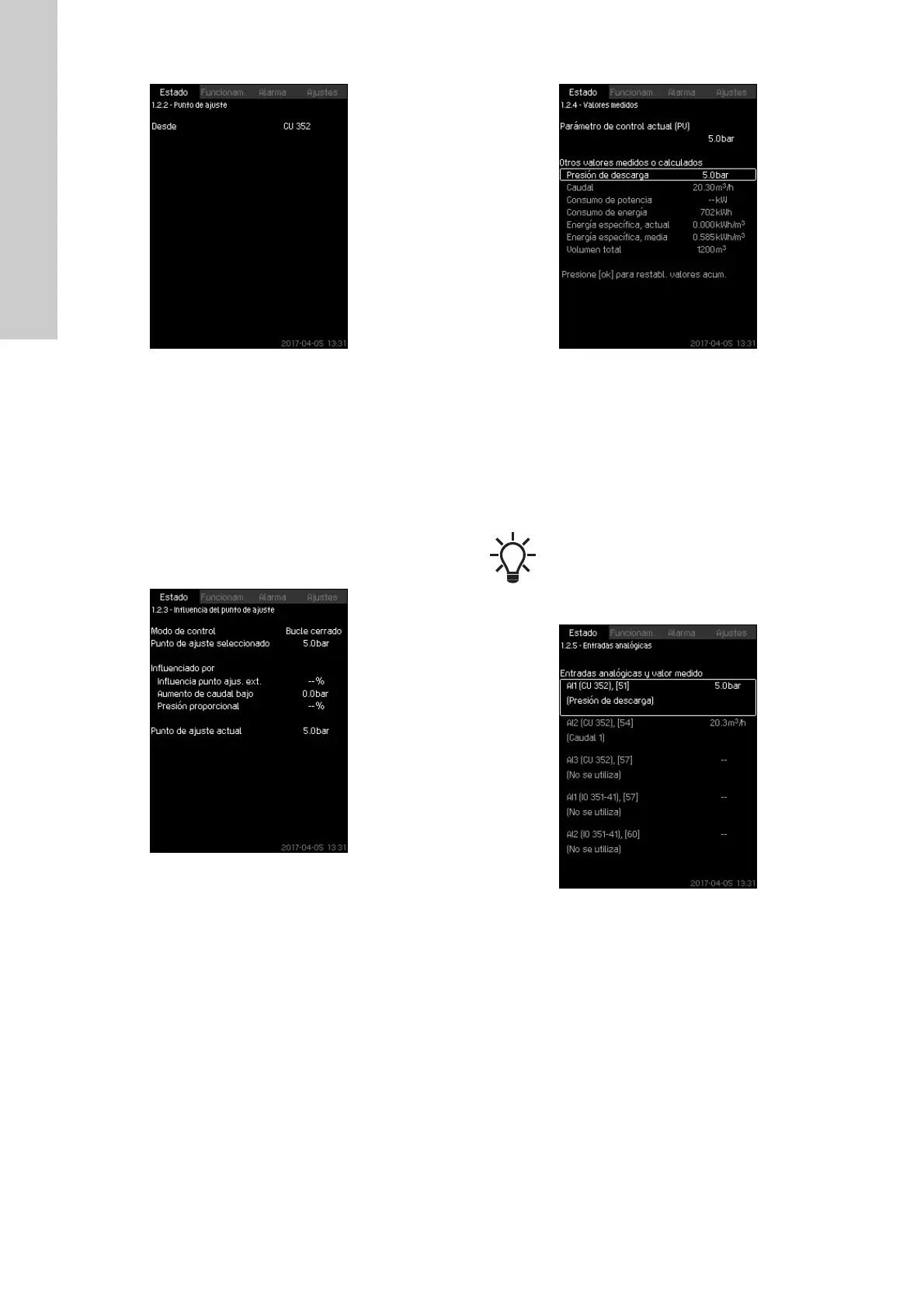

8.4.4 Punto de ajuste (1.2.2)
Fig. 10 Punto de ajuste
Descripción
Esta pantalla muestra el punto de ajuste seleccionado y si este
proviene de la unidad de control CU 352 o de un bus externo.
También muestra los siete posibles puntos de ajuste de la unidad
de control CU 352 (para control en bucle cerrado y en bucle
abierto). Asimismo, se muestra el punto de ajuste seleccionado.
Al ser una pantalla de estado, no puede hacerse ningún ajuste.
Puede modificar los puntos de ajuste en los menús "Funcionam."
o "Ajustes". Consulte la sección 8.7.3 Puntos de ajuste alternati-
vos (4.1.2).
8.4.5 Influencia del punto de ajuste (1.2.3)
Fig. 11 Influencia del punto de ajuste
Descripción
El punto de ajuste seleccionado puede verse influido por paráme-
tros. Los parámetros se muestran como un porcentaje de 0 a
100 % o como una presión medida en bares. Solo pueden reducir
el punto de ajuste, ya que la influencia como porcentaje dividido
por 100 se multiplica por el punto de ajuste seleccionado:
Punto de ajuste real (SP) = punto de ajuste seleccionado x
influencia (1) x influencia (2) x
La pantalla muestra los parámetros que influyen sobre el punto
de ajuste seleccionado y el porcentaje o valor de influencia.
Algunos de los posibles parámetros pueden ajustarse en la pan-
talla 8.7.5 Influencia punto ajus. ext. (4.1.3). El parámetro
"Aumento de caudal bajo" se ajusta como una banda de arranque
o parada en forma de porcentaje del punto de ajuste definido en
la pantalla 8.7.24 Función de parada (4.3.1). El parámetro se
ajusta como un porcentaje en la pantalla 8.7.10 Presión propor-
cional (4.1.7).
Por último, se mostrará el punto de ajuste (SP) resultante.
8.4.6 Valores medidos (1.2.4)
Fig. 12 Valores medidos
Descripción
Esta pantalla muestra el estado general de todos los parámetros
medidos y calculados. En los sistemas MPC-E con caudalímetro,
se mostrarán los valores medio y real (valor medio a lo largo del
último minuto) de energía específica. El valor medio se basa en
el caudal acumulado, mostrado como volumen total. El volumen
total y el valor medio de energía específica se pueden poner a
cero en esta pantalla.
8.4.7 Entradas analógicas (1.2.5)
Fig. 13 Entradas analógicas
Descripción
Esta pantalla muestra un resumen de las entradas analógicas y
los valores medidos para cada entrada. Consulte las secciones
8.7.30 Entradas analógicas (4.3.8), 8.7.31 Entradas analógicas
(4.3.8.1 - 4.3.8.7) y 8.7.32 Entradas analógicas y valor medido
(4.3.8.1.1 - 4.3.8.7.1).
Las líneas "Consumo de potencia" y "Consumo de
energía" solo se muestran en los sistemas MPC-E.
