8.7.31 Entradas analógicas (4.3.8.1 - 4.3.8.7)

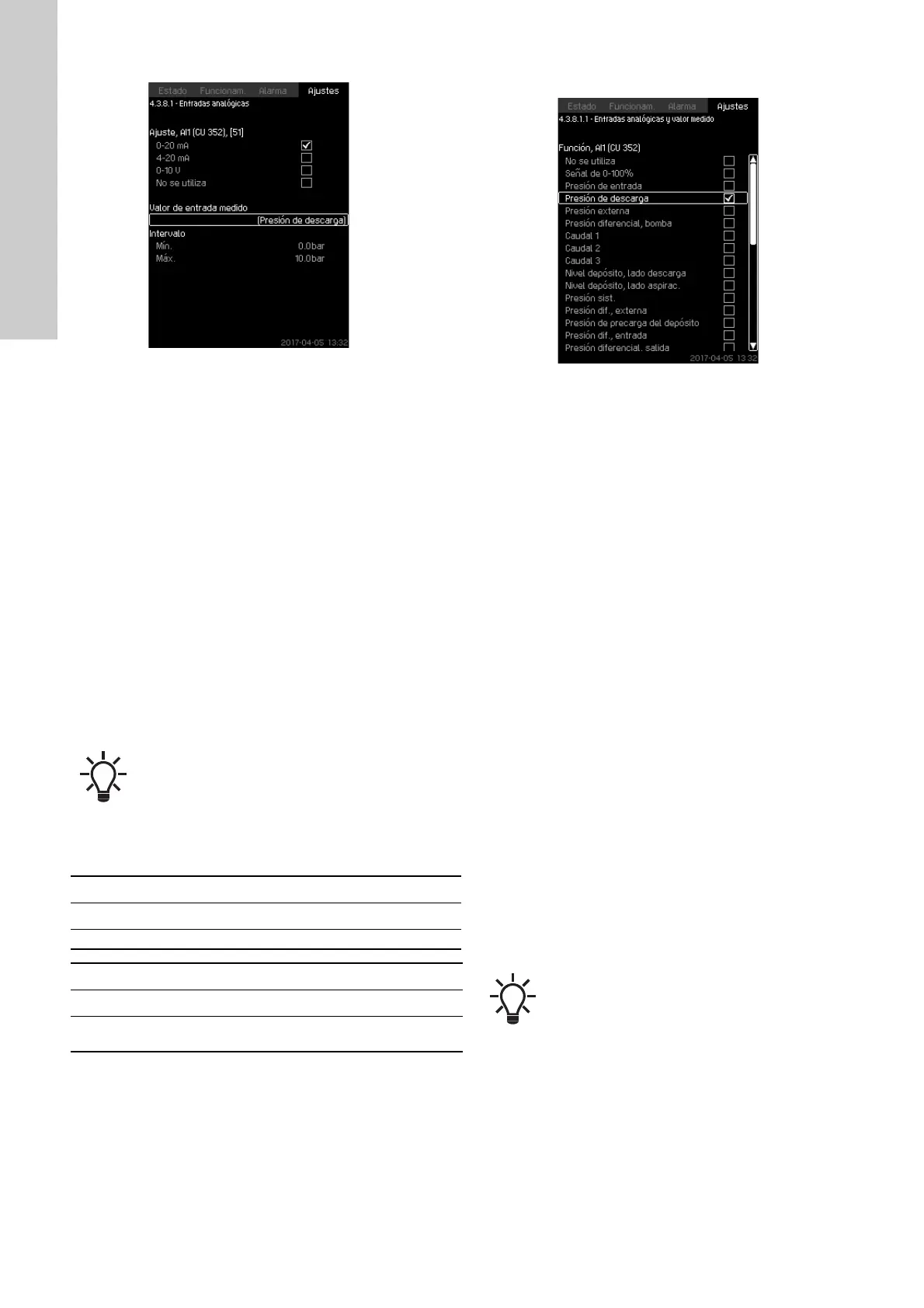

Fig. 79 Entradas analógicas
Descripción
En este menú puede configurar "Entradas analógicas". Cada
pantalla está dividida en tres partes:
• ajuste de la señal de entrada (por ejemplo, 4-20 mA);
• "Valor de entrada medido" (por ejemplo, "Presión de des-
carga");
• rango de medida del sensor/transmisor de señales (por ejem-
plo, 0-16 bar).
Rango de ajustes
Puede ajustar los siguientes parámetros en cada pantalla:
• No se utiliza
• Rango de la señal de entrada (0-20 mA, 4-20 mA o 0-10 V)
• Valor de entrada medido
• Rango del sensor.
Ajuste a través del panel de control
• Ajustes > Funciones secundarias > Función de parada > Ir a
ajuste de la entrada analógica.
Ajuste de fábrica
8.7.32 Entradas analógicas y valor medido (4.3.8.1.1 -
4.3.8.7.1)
Fig. 80 Entradas analógicas y valor medido
Descripción
Una función puede vincularse con entradas analógicas individua-
les.
Rango de ajustes
Puede vincular una función por entrada analógica. Para obtener
más información, consulte las instrucciones de instalación y fun-
cionamiento del cuadro Control MPC.
• No se utiliza
• Señal de 0-100%
• Presión de entrada
• Presión de descarga
• Presión externa
• Presión diferencial, bomba
• Caudal 1-3
• Nivel depósito, lado descarga
• Nivel depósito, lado aspirac.
• Presión sist.
• Presión dif., externa
• Presión de precarga del depósito
• Presión dif., entrada
• Presión diferencial, salida
• Temp. tubería retorno, ext.
• Temp. tubería alimentac.
• Temp. tubería retorno
• Temperatura diferencial
• Temperatura ambiente
• Potencia, bomba 1-6
• Potencia, VFD
• Multisensor 1-6
Ajuste a través del panel de control
• Ajustes > Funciones secundarias > Ir a ajuste de la entrada
analógica.
1. Seleccione la entrada analógica.
2. Seleccione: Valor de entrada medido. Aparecerá la pantalla
4.3.8.1.1.
3. Seleccione la entrada.
4. Pulse [Atrás].
5. Ajuste los valores mínimo y máximo del sensor.
Si se desactiva una entrada analógica, solo apare-
cerá la parte superior de la pantalla; es decir, la parte
de ajuste de la entrada analógica.
Si se activa la entrada, aparecerá la parte central
("Valor de entrada medido"). Esto permite vincular
una función con la entrada analógica en otra panta-
lla. Tras vincular la entrada analógica con una fun-
ción, la unidad de control CU 352 volverá a la panta-
lla de ajuste de entradas analógicas.
Aumento de presión
Entrada analógica Función
AI1 (CU 352) [51] Presión de descarga
Calefacción y refrigeración
Entrada analógica Función
AI1 (CU 352) [51]
Se selecciona en el asistente de puesta en
marcha
Si se utilizan varios caudales, el caudal medido y
mostrado será la suma de los caudales especifica-
dos.
