Español (ES)
194

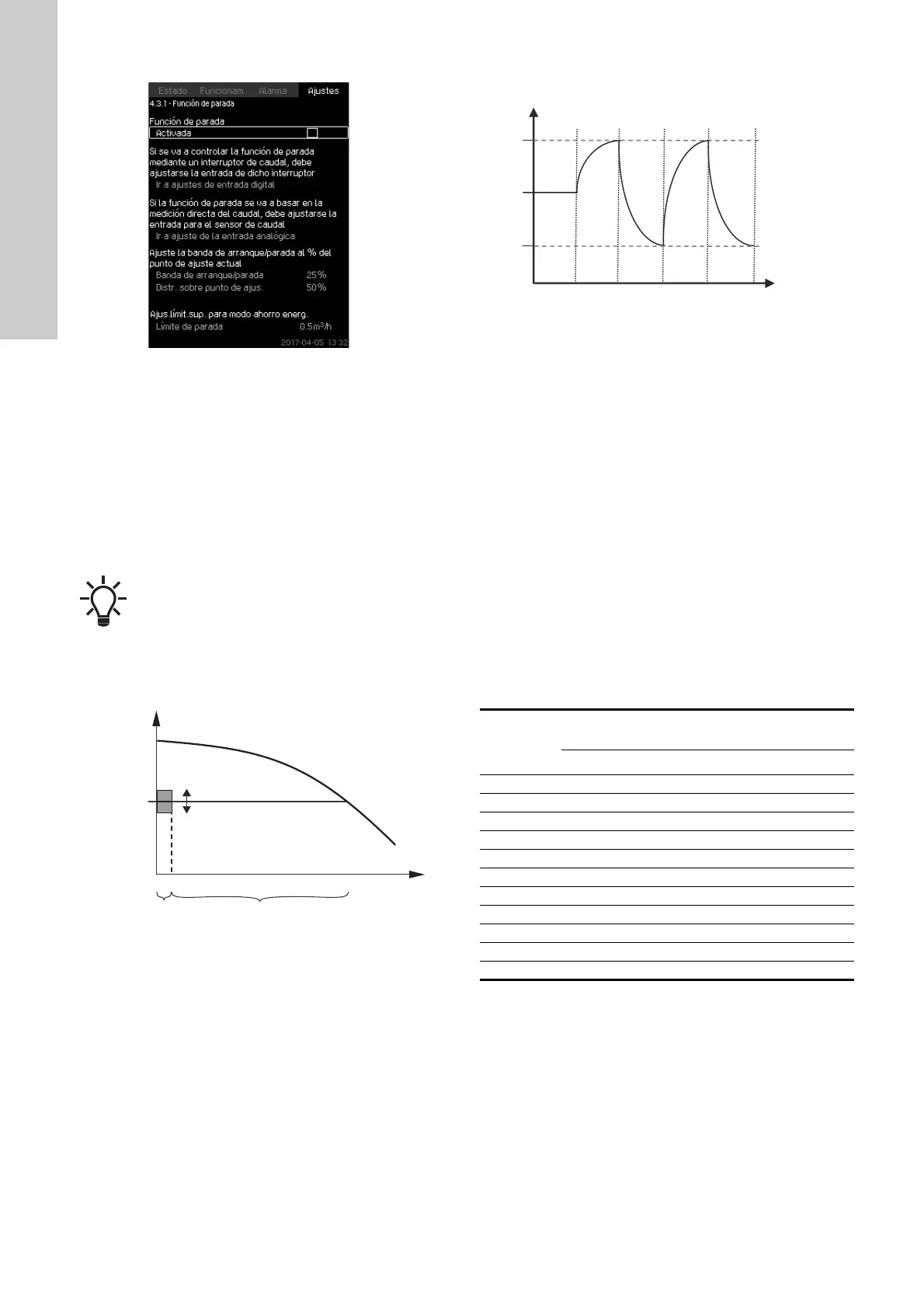

8.7.24 Función de parada (4.3.1)
Fig. 64 Función de parada
Descripción
Esta función se suele utilizar en aplicaciones de presión cons-
tante y permite parar la última bomba en el caso de que no exista
consumo o de que este sea muy pequeño.
Finalidad de la función:
ahorrar energía;
evitar el calentamiento de las caras del cierre mecánico
debido al incremento de la fricción mecánica como resultado
de la menor capacidad de refrigeración del líquido bombeado;
evitar el calentamiento del líquido bombeado.
La descripción de la función de parada se aplica a todos los sis-
temas de aumento de presión con bombas de velocidad variable.
Los sistemas MPC-S tendrán un control ON/OFF, tal y como se
describe en la sección 6. Resumen de variantes de control.
Fig. 65 Banda de arranque/parada
Cuando se activa la función de parada, el funcionamiento se
monitoriza de forma continua para detectar si existe un caudal
bajo. Si la unidad de control CU 352 no detecta caudal o detecta
un caudal bajo (Q < Qmín), hará que la última bomba en marcha
pase de un funcionamiento con presión constante a un control
ON/OFF.
Antes de pararse, la bomba aumenta la presión a un valor igual a
Hajuste + (distribución por encima del punto de ajuste/100) x
banda de arranque/parada. La bomba volverá a arrancar cuando
la presión sea igual a Hajuste - (100 - distribución por encima del
punto de ajuste)/100 x banda de arranque/parada. Consulte la
fig. 66. La banda de arranque/parada se puede distribuir alrede-
dor del punto de ajuste.
Fig. 66 Funcionamiento en el modo ON/OFF
La unidad de control CU 352 calcula el caudal cuando la bomba
está en el periodo de parada. Siempre que el caudal sea inferior
a Qmín, la bomba continuará en el modo de funcionamiento
ON/OFF. Si el caudal aumenta por encima de Qmín, la bomba
volverá al modo de funcionamiento normal (Hajuste). Hajuste es
igual al punto de ajuste real. Consulte la sección 8.4.4 Punto de
ajuste (1.2.2).
Detección de caudal bajo
El caudal bajo puede detectarse de dos maneras diferentes:
medición directa del caudal con un caudalímetro o interruptor
de caudal;
estimación del caudal a través de la medición de la presión y
la velocidad.
Si el sistema de aumento de presión no está conectado a un cau-
dalímetro o interruptor de caudal, la función de parada utilizará la
función de estimación.
Si la detección de caudal bajo se basa en la estimación del cau-
dal, se necesitará un depósito de membrana de un determinado
volumen y con una determinada presión de precarga.
Volumen del depósito de membrana
Presión de precarga
Durante cada estimación del caudal (cada 2 minutos), la función
de estimación generará una perturbación en la presión de des-
carga equivalente a un ±10 % del punto de ajuste. Si esta pertur-
bación no es aceptable, la función de parada deberá basarse en
la medición directa del caudal con un caudalímetro o interruptor
de caudal.
Puede ajustarse el caudal mínimo; es decir, el caudal al que el
sistema de aumento de presión seleccionará el control ON/OFF
para la última bomba en funcionamiento.
Si hay conectados un caudalímetro y un interruptor de caudal, la
conmutación al control ON/OFF estará determinada por la unidad
que primero indique un caudal bajo.
Si hay una bomba piloto conectada al sistema, los
parámetros de la función de parada se aplicarán a la
bomba piloto, ya que esta (y no la bomba principal)
será la última bomba en funcionamiento.
TM03 1692 2705
H
Q
Hajuste
Qmín
Banda de arranque/
parada
Control ON/OFF Funcionamiento normal
TM03 9292 4807
Tipo de
bomba
Volumen recomendado del depósito de mem-
brana [litros]
-E -F -S
CRI(E) 3 8 8 80
CRI(E) 5 12 12 120
CRI(E) 10 18 18 180
CRI(E) 15 80 80 300
CRI(E) 20 80 80 400
CR(E) 32 80 80 600
CR(E) 45 120 120 800
CR(E) 64 120 120 1000
CR(E) 95 180 180 1500
CR(E) 125 180 180 1500
CR(E) 155 180 180 1500
Hydro MPC-E y -F: 0,7 x punto de ajuste.
Hydro MPC-S: 0,9 x punto de ajuste.
A: Funcionamiento normal
B: Aumento de presión
C: Parada
Parada: Hajuste + 0,5 x banda de arranque/parada
Arranque: Hajuste - 0,5 x banda de arranque/parada
