Español (ES)
195
Rango de ajustes
Ajuste a través del panel de control
Sistema sin interruptor de caudal o caudalímetro
• Ajustes > Funciones secundarias > Función de parada.
• Seleccione: Activada.
1. Ajuste: Banda de arranque/parada.
2. Seleccione: Ir ajustar parámetros parada caudal.

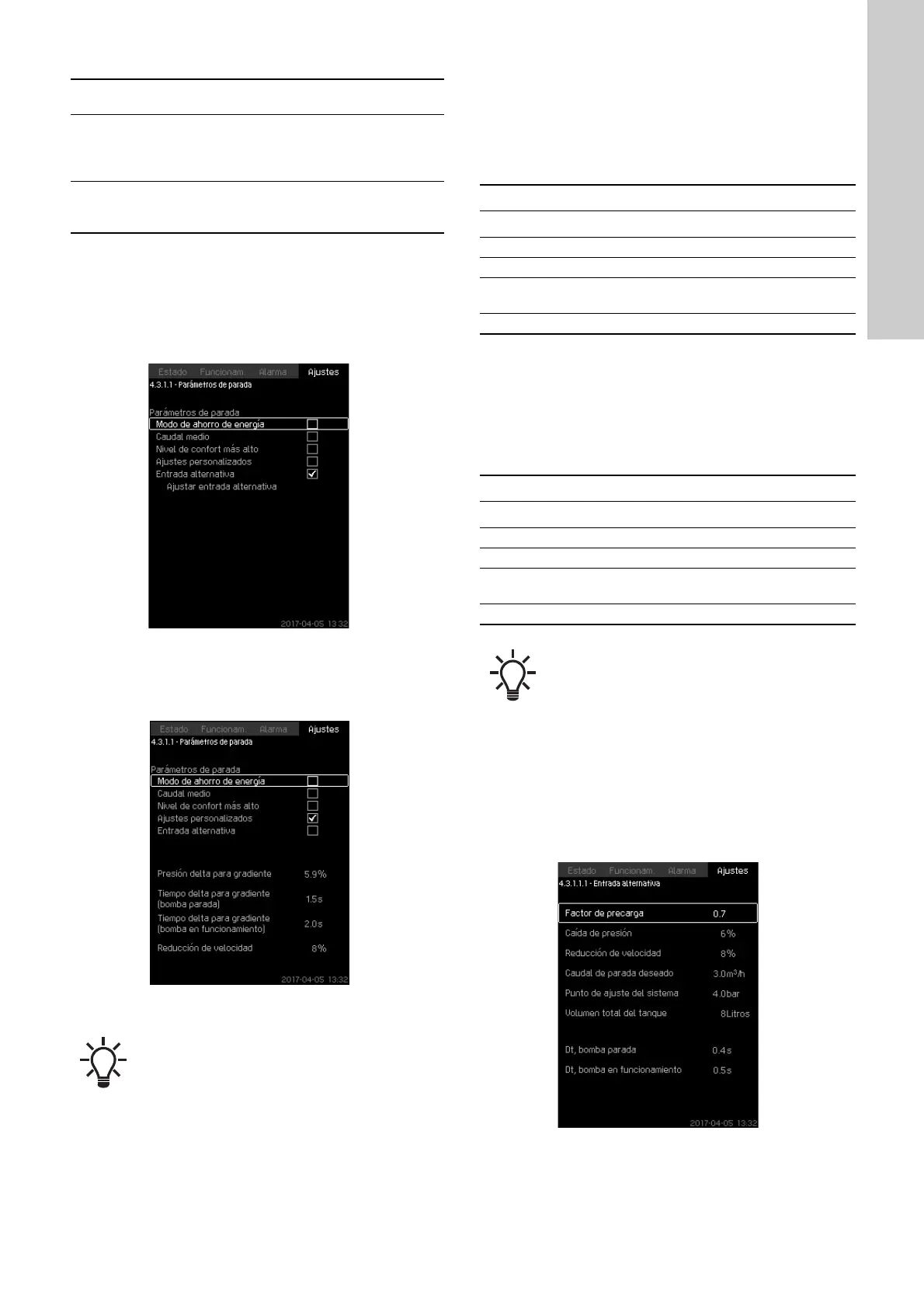

Fig. 67 Parámetros de parada
3. Seleccione uno de los parámetros de parada. Si selecciona
"Ajustes personalizados", deberá ajustar los parámetros mos-
trados en la fig. 68. Consulte los ejemplos siguientes.
Fig. 68 Ajustes personalizados
Ejemplo 1: Incremento del límite de parada, Qmín (límite de
caudal alto)
• Incremente "Presión delta para gradiente".
• Reduzca "Tiempo delta para gradiente (bomba parada)".
• Reduzca "Tiempo delta para gradiente (bomba en funciona-
miento)".
• Incremente "Reducción de velocidad".
Ejemplo 2: Reducción del límite de parada, Qmín (límite de
caudal bajo)
• Reduzca "Presión delta para gradiente".
• Incremente "Tiempo delta para gradiente (bomba parada)".
• Incremente "Tiempo delta para gradiente (bomba en funciona-
miento)".
• Reduzca "Reducción de velocidad".
Entrada alternativa
Si selecciona la opción "Entrada alternativa", el controlador cal-
culará los parámetros de parada en función de los siguientes
valores:
• punto de ajuste del sistema;
• volumen total del depósito;
• presión de precarga;
• caudal de parada deseado.
Fig. 69 Entrada alternativa
Banda de arranque/
parada:
5-30 %
Caudal mínimo:
2-50 % del caudal nominal (Qnom) de
una de las bombas (solo puede ajustarse
si se ha seleccionado la medición directa
del caudal mediante un caudalímetro).
Distribución por
encima del punto de
ajuste:
0-100 %.
Regla general: Reducción de velocidad = 2 x incre-
mento de presión para gradiente.
Ejemplo de incremento del límite de parada
Parámetro Valor
Presión delta para gradiente 6 %
Tiempo delta para gradiente (bomba parada) 1,5 segundos
Tiempo delta para gradiente (bomba en funcio-
namiento)
2,0 segundos
Reducción de velocidad 10 %
Ejemplo de reducción del límite de caudal
Parámetro Valor
Presión delta para gradiente 3 %
Tiempo delta para gradiente (bomba parada) 15,0 segundos
Tiempo delta para gradiente (bomba en funcio-
namiento)
25,0 segundos
Reducción de velocidad 6 %
El límite de parada depende del volumen del depó-
sito.
