Grundfos Control MPC 2000 Series User Manual

Español (ES)
187

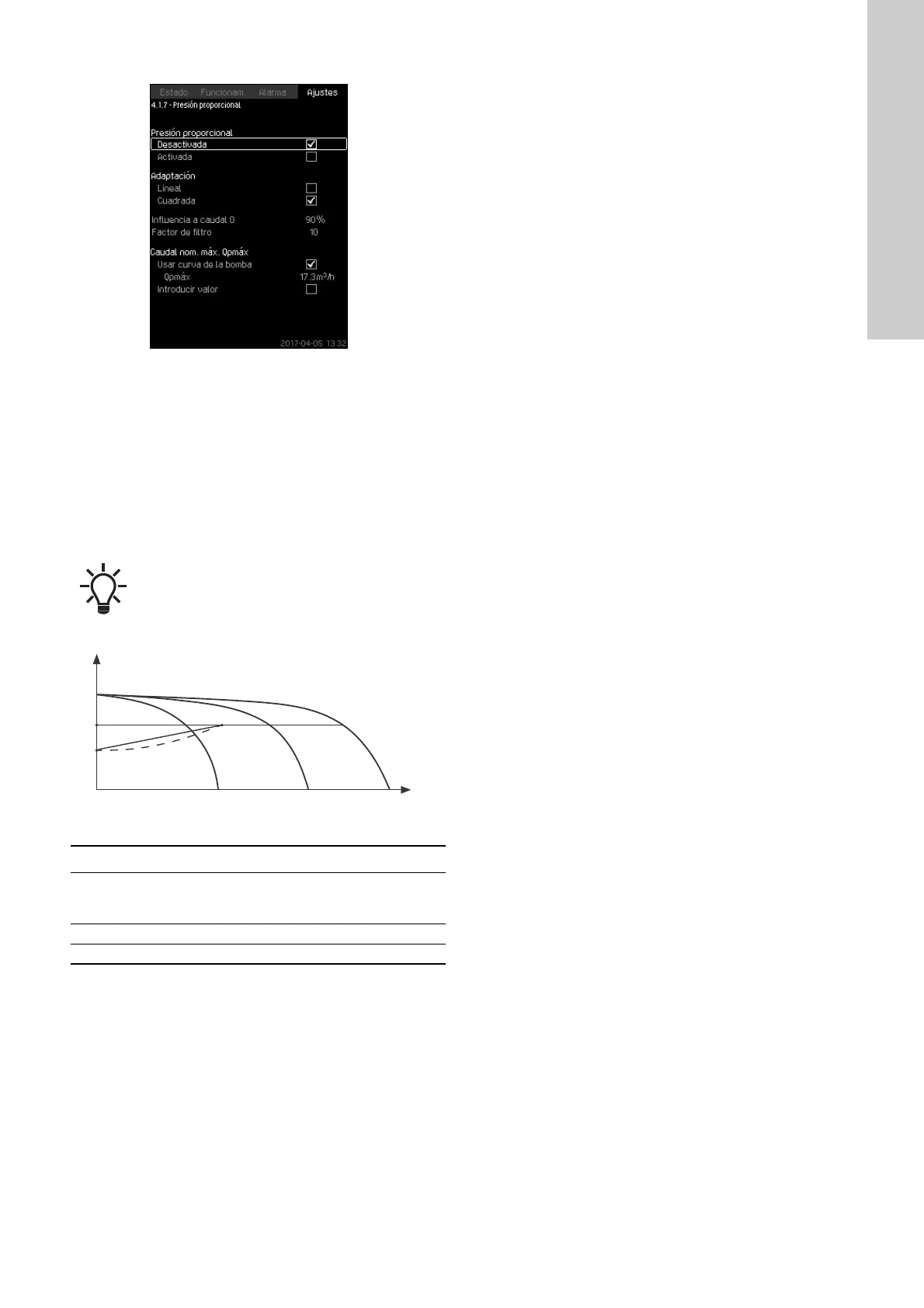

8.7.10 Presión proporcional (4.1.7)
Fig. 47 Presión proporcional
Descripción
Esta función solo puede activarse en sistemas con control de
presión y adapta automáticamente el punto de ajuste al caudal
real para compensar las pérdidas dinámicas asociadas al caudal.
Puesto que muchos sistemas están diseñados con una capaci-
dad de caudal adicional, el caudal máximo estimado (Qpmáx)
puede introducirse manualmente. En sistemas con bombas CR,
las curvas de la bomba se pueden usar para calcular el caudal
máximo en el punto de ajuste seleccionado. Configure un factor
de filtro para impedir las fluctuaciones.
La adaptación puede ser lineal o cuadrática. Consulte la fig. 47.
Fig. 48 Presión proporcional
Esta función tiene tres propósitos:
• compensar las pérdidas de presión;
• reducir el consumo de energía;
• aumentar la comodidad para el usuario.
Rango de ajustes
• Selección del modo de control.
• Influencia a caudal 0
• Caudal estimado
• Factor de filtro.
Ajuste a través del panel de control
• Ajustes > Controlador principal > Presión proporcional.
1. Seleccione: Activada.
2. Seleccione:
• Adaptación
• Lineal o Cuadrada.
3. Ajuste: Influencia a caudal 0.
4. Ajuste: Factor de filtro.
5. Seleccione: Usar curva de la bomba o Introducir valor.
6. Ajuste "Qpmáx" si selecciona "Introducir valor".
Ajuste de fábrica
La función está desactivada.
Si se activa la función multisensor, tendrá prioridad
sobre la función de presión proporcional y esta no se
aplicará.
TM05 3005 0812
Pos. Descripción
A
Presión con caudal nulo; punto de arranque del con-
trol de presión proporcional (influencia con caudal
nulo = x % del punto de ajuste)
BQpmáx
C Punto de ajuste
H
C
A
B
Q
