Deutsch (DE)
144
Invertierter geregelter Ausgang:
1. Low: Sinkt der Füllstand unter den unteren Grenzwert, wird
eine Warnung ausgegeben und der Digitalausgang "Geregel-
ter Ausgang, Niedrig" aktiviert. Gleichzeitig wird der Digital-
ausgang "Geregelter Ausgang" deaktiviert, falls er nicht zuvor
deaktiviert wurde.
2. Ausschalten: Sinkt der Füllstand unter den Stopp-Grenzwert,
wird der Digitalausgang "Geregelter Ausgang" deaktiviert.
3. Einschalten: Übersteigt der Füllstand den Eingangsgrenzwert,
wird der Digitalausgang "Geregelter Ausgang" aktiviert.
4. High: Wenn der Füllstand den oberen Grenzwert überschrei-
tet, wird eine Warnung ausgegeben und der Digitalausgang
"Geregelter Ausgang" aktiviert. Gleichzeitig wird der Digital-
ausgang "Geregelter Ausgang, Hoch" aktiviert, falls er nicht
zuvor aktiviert wurde.

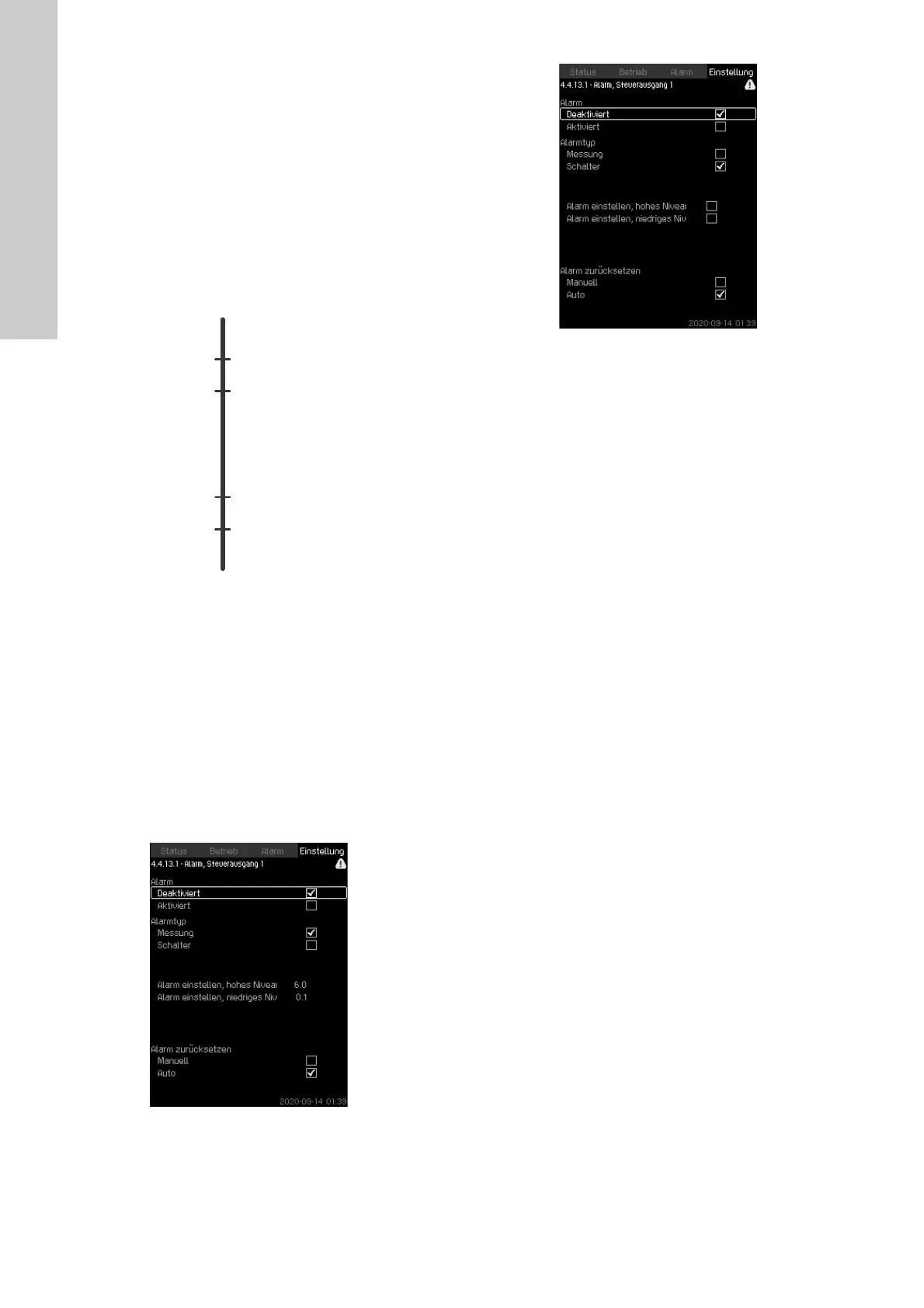

Abb. 124Invertierter geregelter Ausgang
Einstellbereich
1. Alarmtyp: Messung oder Schalter wählen.
2. Legen Sie die Verzögerungszeit fest: Es kann eine Zeitverzö-
gerung zwischen der Erkennung einer überschrittenen
Anzeige und der Aktivierung des Digitalausgangs eingestellt
werden.
3. Einschaltniveau einstellen: Stellen Sie das Einschaltniveau für
die Aktivierung des Ausgangs ein (ausgeblendet, wenn Schal-
ter ausgewählt ist).
4. Ausschaltniveau einstellen: Stellen Sie das Ausschaltniveau
für die Deaktivierung des Ausgangs ein (ausgeblendet, wenn
Schalter ausgewählt ist).
5. Alarmtyp einstellen: Konfigurieren des Alarms.
Abb. 125Alarmmessung
Abb. 126Alarmschalter
Einstellungen über das Bedienfeld
• Einstellung > Überwachungsfunktionen > Steuerausgang 1/
Steuerausgang 2.
1. Alarmtyp auswählen.
2. Gehen Sie in die Einstellungen des Analog-/Digitaleingangs.
3. Drücken Sie 2 x die Taste [Zurück].
4. Wählen Sie Folgendes aus: Zu überwachende Messgröße.
5. Legen Sie eine Verzögerungszeit fest.
6. Legen Sie das Einschaltniveau fest.
7. Legen Sie das Ausschaltniveau fest.
8. Konfigurieren Sie die Art des Alarms. Die Bildschirmseite
4.4.13.1-2 wird aufgerufen.
Hoher Druck
Hochfahren
Stopp
Niedriger
