Español (ES)
185
8.7.6 Ajuste de la función de influencia (4.1.3.2)

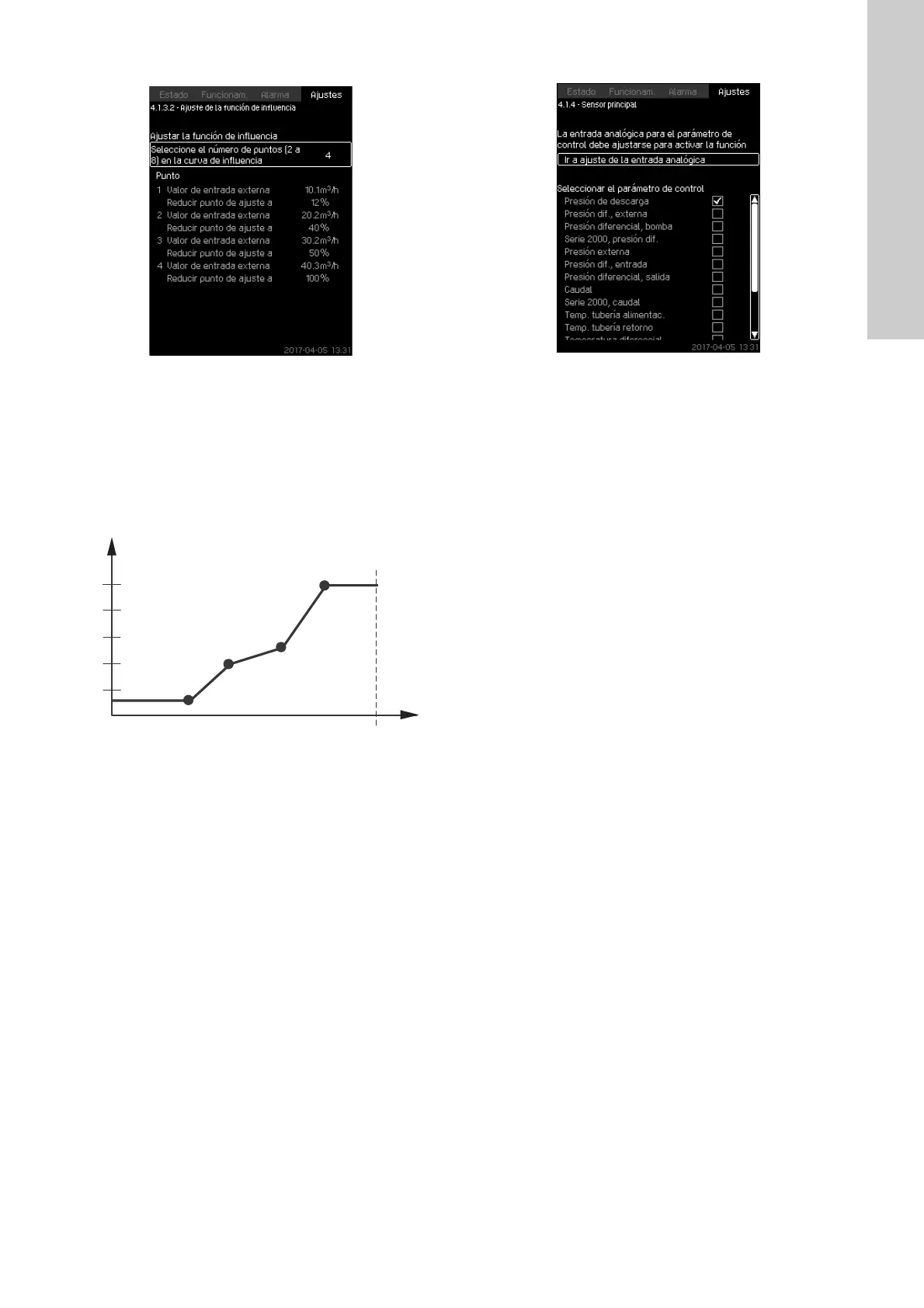

Fig. 41 Ajuste de la función de influencia
Descripción
Puede seleccionar la relación entre el parámetro de medida que
debe influir en el punto de ajuste y la influencia deseada, expre-
sada como porcentaje.
Para definir la relación, hay que introducir valores en una tabla
(hasta un máximo de ocho puntos) mediante el panel de control.
Ejemplo:
Fig. 42 Relación entre la influencia en el punto de ajuste y el
caudal
La unidad de control dibuja líneas rectas entre los puntos. Tam-
bién traza una línea horizontal desde el valor mínimo del sensor
pertinente (0 m
3
/h en el ejemplo) hasta el primer punto, así como
desde el último punto hasta el valor máximo del sensor (50 m
3
/h
en el ejemplo).
Rango de ajustes
Pueden seleccionarse de dos a ocho puntos. Cada punto con-
tiene la relación entre el valor del parámetro que debe influir en el
punto de ajuste y la influencia del valor.
Ajuste a través del panel de control
• Ajustes > Controlador principal > Influencia punto ajus. ext..
1. Ajuste la función de influencia.
2. Ajuste el número de puntos.
3. Ajuste: Valor de entrada externa (punto 1).
4. Ajuste como porcentaje: Reducir punto de ajuste a (punto 1).
5. Repita los pasos 2 a 4 para todos los parámetros deseados.
Ajuste de fábrica
La función está desactivada.
8.7.7 Sensor principal (4.1.4)
Fig. 43 Sensor principal
Descripción
Puede seleccionar el parámetro de control del sistema y ajustar
el sensor para medir el valor.
Rango de ajustes
• Presión de descarga
• Presión dif., externa
• Presión diferencial, bomba
• Serie 2000, presión dif.
• Presión externa
• Presión dif., entrada
• Presión diferencial, salida
• Caudal
• Serie 2000, caudal
• Temp. tubería alimentac.
• Temp. tubería retorno
• Temperatura diferencial
• Temperatura ambiente
• Temp. tubería retorno, ext.
• Señal de 0-100%
• No se utiliza.
Ajuste a través del panel de control
• Ajustes > Controlador principal > Sensor principal > Ir a ajuste
de la entrada analógica. Aparecerá la pantalla
8.7.30 Entradas analógicas (4.3.8).
1. Seleccione la entrada analógica (AI) para el sensor principal y
ajuste los parámetros.
2. Pulse [Atrás].
3. Seleccione el parámetro de control para el sensor principal.
Ajuste de fábrica
El parámetro principal es la presión de descarga. El sensor está
conectado a la entrada AI1 (CU 352). Puede seleccionar otros
parámetros principales en el asistente de puesta en marcha.
TM03 1691 4707
Caudal [m
3
/h]
Influencia en el punto de ajuste [%]
