Español (ES)
219
8.7.70 Salida controlada 1-2(4.4.13-4.4.14)

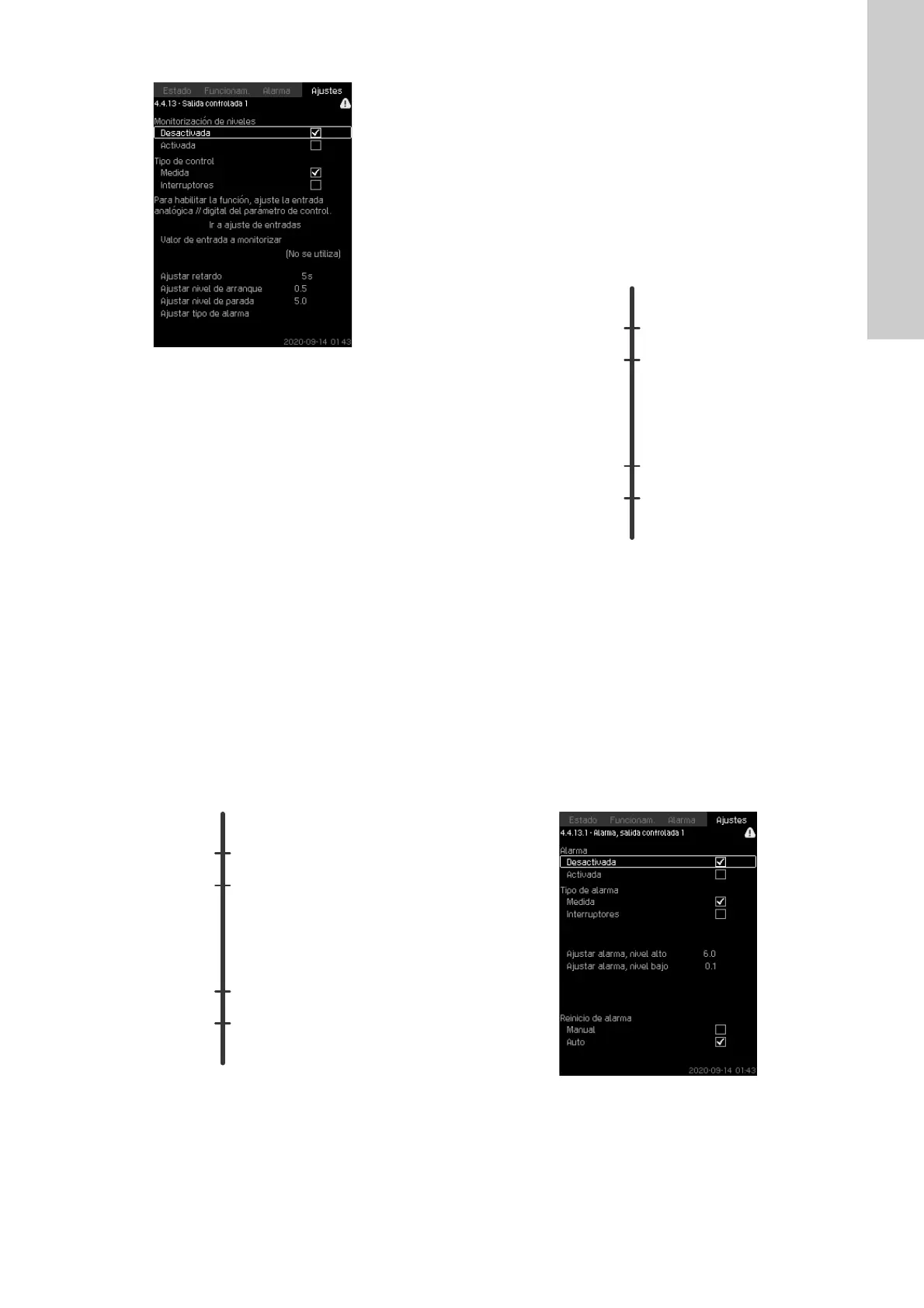

Fig. 122Salida controlada 1-2
Descripción
Esta función permite a la unidad de control CU 352 monitorizar
hasta cuatro límites diferentes mediante un conjunto de indicado-
res (interruptores y/o valores analógicos) y activar una salida
digital. En concreto, esos cuatro límites son los niveles alto, bajo,
de arranque y de parada. La reacción de la salida digital depen-
derá del tipo de monitorización, que puede ser normal o inversa.
La monitorización inversa implica que los indicadores (interrupto-
res y/o valores analógicos) funcionarán de forma opuesta res-
pecto a la monitorización normal. Por ejemplo, si la monitoriza-
ción normal corresponde al llenado del depósito, la
monitorización inversa se usará para el vaciado del depósito.
Salida controlada normal:
1. Bajo: si el nivel cae por debajo del límite inferior, se generará
un aviso que activará la salida digital "Salida controlada, nivel
bajo"; a la vez, si no se ha activado antes, también se activará
simultáneamente la salida digital "Salida controlada".
2. Arranque: si el nivel cae por debajo del límite de arranque, se
activará la salida digital "Salida controlada".
3. Parada: si el nivel supera el límite de parada, se desactivará
la salida digital "Salida controlada".
4. Alto: si el nivel rebasa el límite superior, se generará un aviso
que activará la salida digital "Salida controlada, nivel alto"; a
la vez, si no se ha desactivado antes, también se desactivará
simultáneamente la salida digital "Salida controlada".
Fig. 123Salida controlada
Salida controlada inversa:
1. Bajo: si el nivel cae por debajo del límite inferior, se generará
un aviso que activará la salida digital "Salida controlada, nivel
bajo"; a la vez, si no se ha desactivado antes, también se des-
activará simultáneamente la salida digital "Salida controlada".
2. Parada: si el nivel cae por debajo del límite de parada, se
desactivará la salida digital "Salida controlada".
3. Arranque: si el nivel supera el límite de arranque, se activará
la salida digital "Salida controlada".
4. Alto: si el nivel rebasa el límite superior, se generará un aviso
que activará la salida digital "Salida controlada"; a la vez, si
no se ha activado antes, también se activará simultánea-
mente la salida digital "Salida controlada, nivel alto".
Fig. 124Salida controlada inversa
Rango de ajustes
1. Tipo de alarma: permite elegir entre mediciones o interrupto-
res.
2. Ajuste del retardo: puede establecerse un retardo entre la
detección de un límite sobrepasado y la activación de la
salida digital.
3. Ajuste del nivel de arranque: permite ajustar el nivel de arran-
que para activar la salida (esta opción estará oculta si selec-
ciona Interruptores).
4. Ajuste del nivel de parada: permite ajustar el nivel de parada
para desactivar la salida (esta opción estará oculta si selec-
ciona Interruptores).
5. Ajuste del Tipo de alarma: permite configurar la alarma.
Fig. 125Alarma basada en mediciones
Alto
Parada
Arranque
Bajo
Alto
Arranque
Parada
Bajo
