8.7.51 Multicapteur 1-6 (4.3.25.1.1)

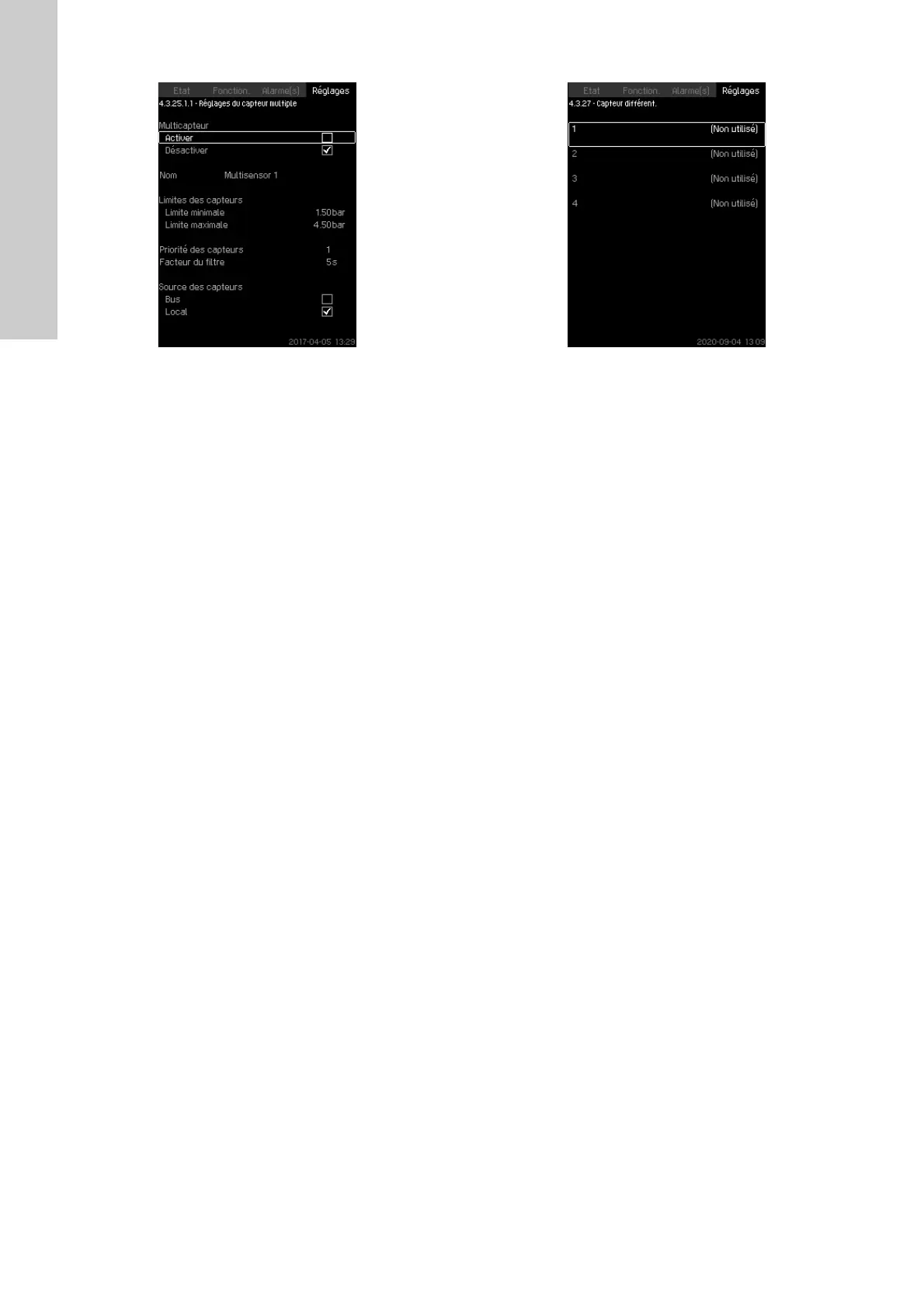

Fig. 102Multicapteur 1-6
Description
Chaque "Multicapteur" doit être défini pour que la fonction fonc-
tionne correctement.
Plage de réglage
• Marche-Arrêt.
Tjs désact. : le paramètre de supervision est désactivé.
Tjs activer : le paramètre de supervision est activé.
Activer via l'entrée digitale : régler l'entrée digitale pour activer le
paramètre de supervision.
• Valeur d'entrée à surveiller : sélectionner la valeur d'entrée à
surveiller.
• Limite minimale de la valeur d'entrée sélectionnée.
• Limite maximale de la valeur d'entrée sélectionnée (ne
s'affiche pas en mode Économie d'énergie).
• Gain Kp : - 30 à 30.
Noter que pour la commande inversée, Kp doit être réglé sur
une valeur négative.
• Temps d'intégration Ti : 0,0 à 3 600 secondes.
• Priorité des capteurs (1-6, Élevé = 1).
• Temporisation filtre [secondes] (période pendant laquelle la
moyenne du signal de retour du capteur distant est calculée.)
Réglage via le panneau de commande
• Réglages > Fonctions, secondaires > Réglages du capteur
multiple > Multicapteur 1-6.
1. Régler Marche-Arrêt.
– Tjs désact.
– Tjs activer
– Activer via entrée dig.
- Accéder aux réglages de l'entrée digitale, régler l'entrée
digitale.
- Appuyer sur [Retour] x 1.
2. Sélectionner la valeur d'entrée à surveiller.
3. Appuyer sur [Retour] x 1.
4. Régler : Limites de la consigne (sélectionner : maxi et mini).
5. Régler : Gain Kp et Temps d'intégration Ti.
6. Régler : Priorité des capteurs (1 = La plus élevée).
7. Régler : Facteur du filtre.
8.7.52 Capteur différent. (4.3.27)
Fig. 103Capteur différent.
Description
Jusqu'à quatre capteurs différentiels peuvent être configurés pour
les valeurs d'entrée et de sortie.
Exemple
Capteur différentiel 2
Capteur différentiel 3.
Réglage via le panneau de commande
• Réglages > Fonctions, secondaires > Capteur différent..
