Français (FR)
299
8.7.77 Numéro GENIbus (4.5.6)

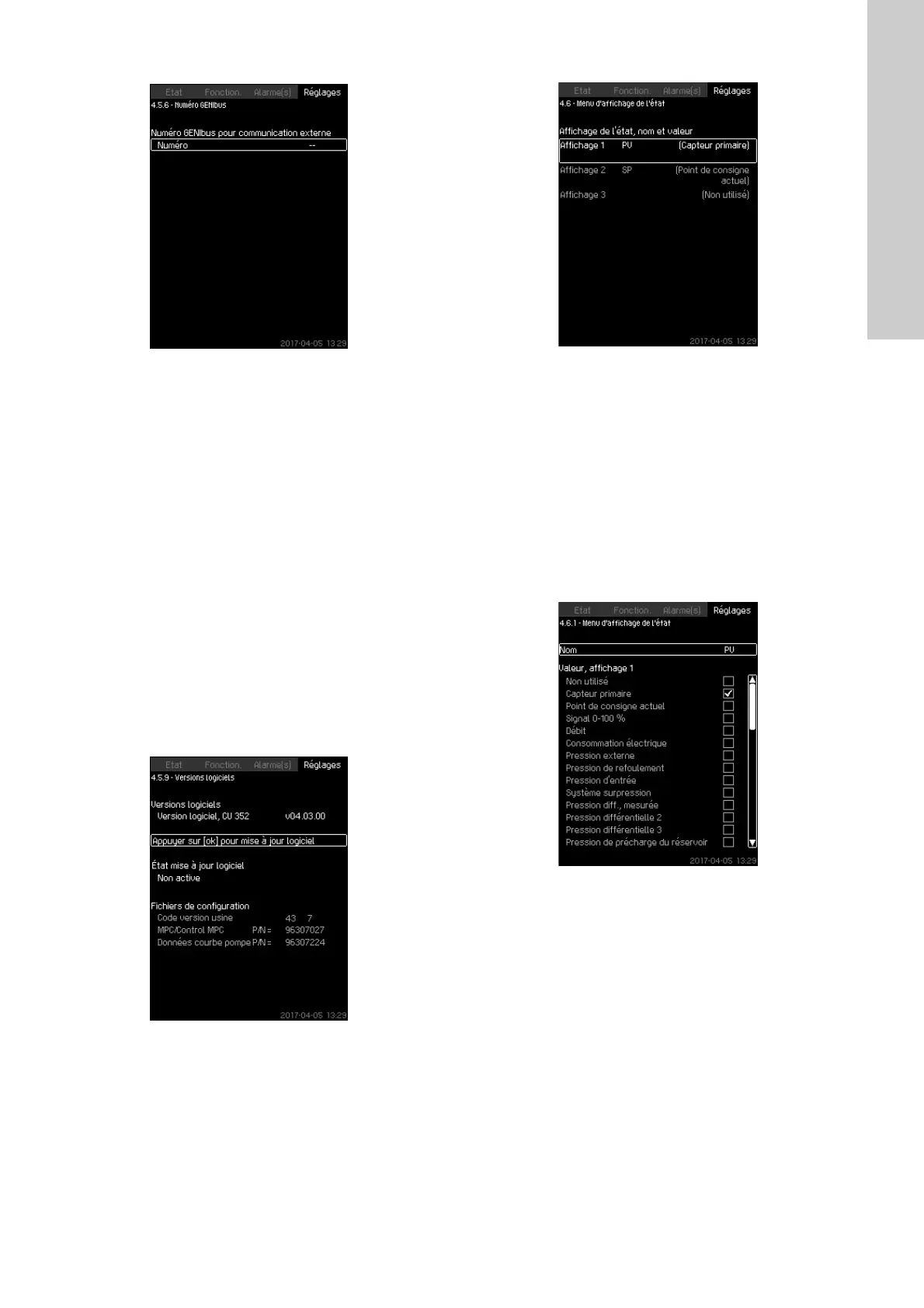

Fig. 135Numéro GENIbus
Description
Le CU 352 peut communiquer avec des unités externes via une
interface RS-485 (option). Pour plus d'informations, voir fig. 139
et paragraphe 7. Cliquer sur [Apply]. .
La communication est effectuée suivant le protocole bus de
Grundfos, GENIbus et permet de se raccorder à un système GTB
ou à un autre dispositif de commande externe.
Les paramètres de fonctionnement, tels que le point de consigne
et le mode de fonctionnement peuvent être réglés via le signal
bus. Le CU 352 indique également l'état des paramètres impor-
tants, tels que la valeur réelle et la puissance absorbée ainsi que
les défauts.
Contacter Grundfos pour plus d'informations.
Plage de réglage
Le numéro peut être réglé entre 1 et 64.
Réglage via le panneau de commande
Réglages > Fonctions, CU 352 > Numéro GENIbus.
Réglage par défaut
Aucun numéro n'a été défini.
8.7.78 Versions logiciels (4.5.9)
Fig. 136Versions logiciels
Description
L'écran indique l'état du logiciel installé dans le CU 352. Sont
également indiqués le code de version et les codes article des
fichiers de configuration (GSC) relevés dans l'unité. Vous pouvez
également mettre à niveau la version logicielle. Contacter Grund-
fos pour plus d'informations.
8.7.79 Menu d'affichage de l'état (4.6)
Fig. 137Menu d'affichage de l'état
Description
Dans le menu d'état principal, vous pouvez afficher jusqu'à trois
valeurs.
Dans ce menu, vous pouvez définir chaque valeur d'état à affi-
cher et définir le nom court de la valeur.
Plage de réglage
Nom de chaque valeur affichée.
Type de fonction pour Affichage 1-3.
Fig. 138Menu d'affichage de l'état (4.6.1)
Réglage dans le panneau de commande
Réglages > Menu d'affichage de l'état
1. Sélectionner l'écran 1, 2 ou 3, puis appuyer sur [OK].
2. Définir le nom de l'écran.
3. Sélectionner la valeur pour l'écran 1, 2 ou 3.
Réglages par défaut
Écran 1 : PV, Capteur primaire
Écran 2 : SP, Point de consigne
PV = Valeur process
SP = Point de consigne
Q=Débit
