8.7.41 Kullanıcı tanımlı çalışma noktası (4.3.14.3)

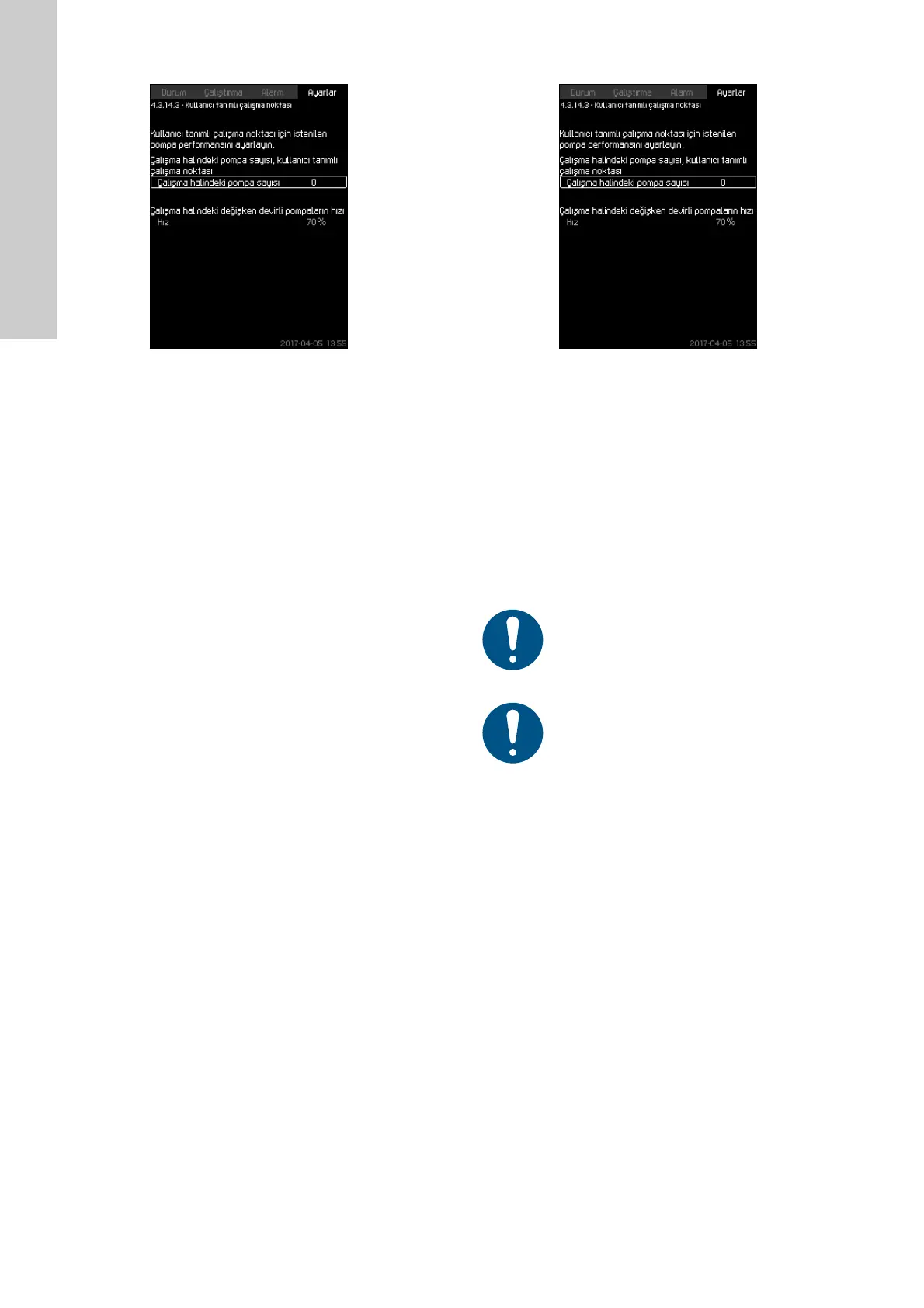

Şekil 89 Kullanıcı tanımlı çalışma noktası
Açıklama
Genellikle minimum ve maksimum çalışma noktası arasında bir
performans olan kullanıcı tanımlı bir performans
ayarlayabilirsiniz.
Bu işlev, çalışacak pompa sayısını ve değişken devirli pompaların
hızını seçerek pompa performansını ayarlamayı sağlar.
Bu işlev öncelikli olarak değişken devirli pompaları seçer. Seçili
pompaların sayısı değişken devirli pompaların sayısının
üstündeyse şebekeden beslenen pompalar devreye sokulur.
Ayar aralığı
• Çalışma halindeki pompa sayısı.
• Değişken devirli pompalar için yüzde cinsinden hız. Not:
Yalnızca değişken devirli pompa bulunduran sistemlerde hız %
25 ile 100 arasında belirlenebilir; değişken devirli pompa ve
şebekeden beslenen pompaların ikisini de bulunduran
sistemlerde ise hız % 70 ile 100 arasında belirlenebilir.
İşletim panelinden ayarlama
• Ayarlar > Ek işlevler > Min., maks. ve kullanıcı tanımlı çalışma
> Kullanıcı tanımlı çalışma noktası.
Seçin ve ayarlayın:
• Çalışma halindeki pompa sayısı, kullanıcı tanımlı çalışma
noktası.
•Hız.
Fabrika ayarı
Aşağıdakiler ayarlandığı için işlev devre dışı bırakılmıştır:
8.7.42 Pilot pompa eğri verisi (4.3.18)
Şekil 90 Pilot pompa eğri verisi
Açıklama:
Pilot pompa işlevinin çalışması için pilot pompa verileri gerekir.
İşlev aşağıdaki verileri kullanır.
Verileri, www.grundfos.com adresinde yer alan Grundfos Product
Center'dan ulaşabileceğiniz pompa performans eğrileriyle
okuyabilirsiniz. Şek. 88 - 91'deki örneklere bakın.
Grundfos Product Center'a ulaşamıyorsanız pompayı aşağıdaki
çalışma noktalarına getirmeyi deneyin:
• Güç, Q0, %100 devir
• Güç, Q0, % 50 devir
• Nominal güç Pnom.
Grundfos Product Center'daki 8.7.44 Pompa eğrisi grafiklerinin
yorumlanması bölümüne bakın.
İşletim panelinden ayarlama
• Ayarlar > Ek işlevler > Pompa eğrisi verileri.
• Seçin ve ayarlayın:
– Nominal debi Qnom
– Nominal basma yüksekliği Hnom
– Maks. basma yüksekliği Hmaks.
– Maks. debi Qmaks
– Güç, Q0, %100 devir
– Güç, Q0, % 50 devir
– Nominal güç Pnom.
Kullanıcı tanımlı çalışma sırasında çalışan pompa sayısı: 00
• Nominal debi Qnom [m
3
/sa.]
• Nominal basma yüksekliği Hnom [m]
• Maks. basma yüksekliği Hmaks. [m]
• Maks. debi Qmaks [m
3
/sa.]
• Güç, Q0, %100 devir [kW]
• Güç, Q0, % 50 devir [kW]
• Nominal güç Pnom [kW]
GSC dosyalarının CU 352'ye indirilebildiği
durumlarda Grundfos; CR, CRI, CRE ve CRIE
pompalarla ilgili hidrolik bilgiler sağlayabilir.
Diğer tüm pompa tiplerinde hidrolik pompa verileri
elle girilir.
CR, CRI, CRE ve CRIE dahil olmak üzere tüm
pompa tipleri için Güç, Q0, %100 devir ve Güç, Q0,
% 50 devir elektrik bilgilerini elle girin.
Grundfos E-pompalar için giriş gücü (P1) bilgilerini
girin.
