Türkçe (TR)
365
8.7.63 Harici hata (4.4.4)

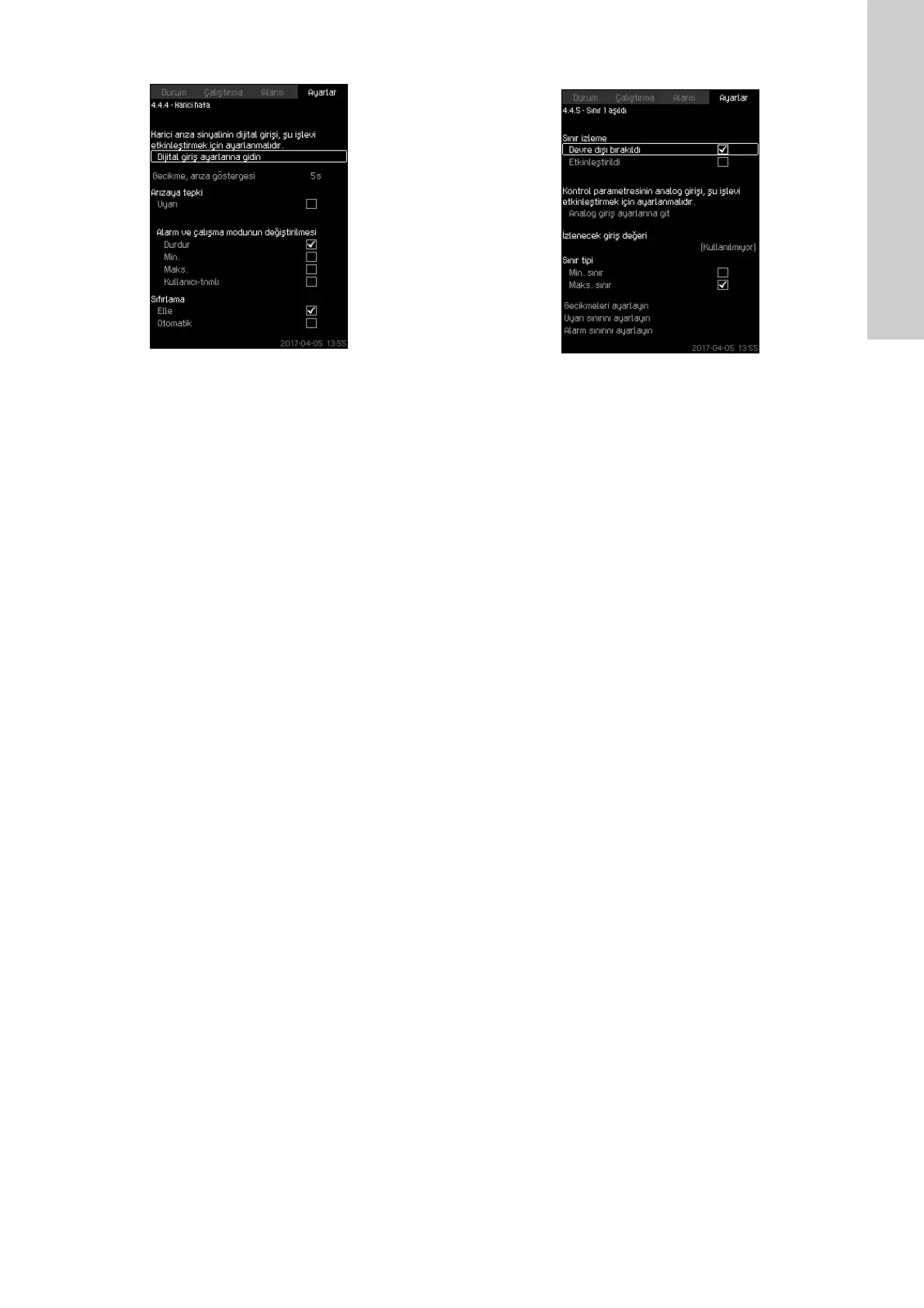

Şekil 114 Harici hata
Açıklama
CU 352, harici bir kontaktan arıza sinyali alabildiğinde bu işlev
kullanılır. Harici arıza durumunda CU 352 uyarı veya alarm verir.
Alarm verildiğinde sistem başka bir elle çalıştırma moduna (örn:
"Durdur") geçer.
Ayar aralığı
• İşlev için dijital girişin seçilmesi.
• CU 352 tepki verene kadar kontak kapama ertelenmesi ayarı.
• Harici arızaya tepki: Uyarı ya da alarm ve çalıştırma modunun
değiştirilmesi.
• Alarmdan sonra yeniden başlatma Elle veya Otomatik.
İşletim panelinden ayarlama
• Ayarlar > İzleme işlevleri > Harici hata > Dijital giriş ayarlarına
gidin. 8.7.28 Dijital girişler (4.3.7) ekranı görülür.
1. Girişi "Harici arıza" olarak ayarlayın.
2. [Geri] tuşuna basın.
3. Ayarlayın: Gecikme, arıza göstergesi.
4. Harici arıza durumunda sadece bir uyarı gerekiyorsa Uyarı"
seçeneğini seçin. Sistem harici arıza için alarm veriyorsa ve
çalıştırma modunu değiştiriyorsa "Elle" veya "Otomatik"
çalıştırma modlarından birini seçin.
Fabrika ayarı
Bu işlev devre dışı bırakılmıştır. İşlev aktifleştirilirse aşağıdaki
değerler fabrikada kurulabilir:
• Gecikme: 5 saniye.
• Alarm durumunda çalışma modu: Durdur.
• Yeniden başlatma: Elle.
8.7.64 Sınır 1 aşıldı (4.4.5 - 4.4.6)
Şekil 115 Sınır 1 aşıldı
Açıklama
CU 352, bu işlevi kullanarak önceden belirlenmiş analog değerleri
izler. Bu değerler sınırların üzerine çıkarsa tepki verir. Her sınır,
maksimum veya minimum değer şeklinde belirlenebilir. İzlenen
değerlerin hepsine bir uyarı sınırı ve alarm sınırı tanımlanmalıdır.
Bu işlev sayesinde bir pompa sistemindeki iki farklı bölgeyi aynı
anda izlemek mümkündür; örn. tüketicideki basınç ve pompanın
basma basıncı. Böylece basma basıncın kritik bir seviyeye
çıkması engellenmiş olur.
Değer uyarı sınırının üzerine çıkarsa sistem uyarı verir. Değer
alarm sınırının üzerine çıkarsa pompalar durur.
Aşılan limitin tespit edilmesi ile bir uyarı veya alarmın devreye
alınması arasında bir gecikme ayarlayabilirsiniz. Bir uyarı veya
alarm sıfırlanması için de bir gecikme ayarlayabilirsiniz.
Bir uyarı, otomatik olarak veya elle sıfırlanabilir.
Alarm verildikten sonra sistemi otomatik olarak yeniden başlatma
veya alarmı elle sıfırlama ayarı seçilebilir. Yeniden başlatma
belirli bir süre ertelenebilir. İşlev etkinleşmeden önce sistem
durumunun sabitlenmesi için başlatma gecikmesi de
ayarlayabilirsiniz.
Ayar aralığı
• İşlev için analog giriş seçilmesi.
• İzlenecek giriş değeri
• Sınır tipi (Min. sınır ve Maks. sınır)
• Uyarı sınırı
• Alarm sınırı.
