Türkçe (TR)
367

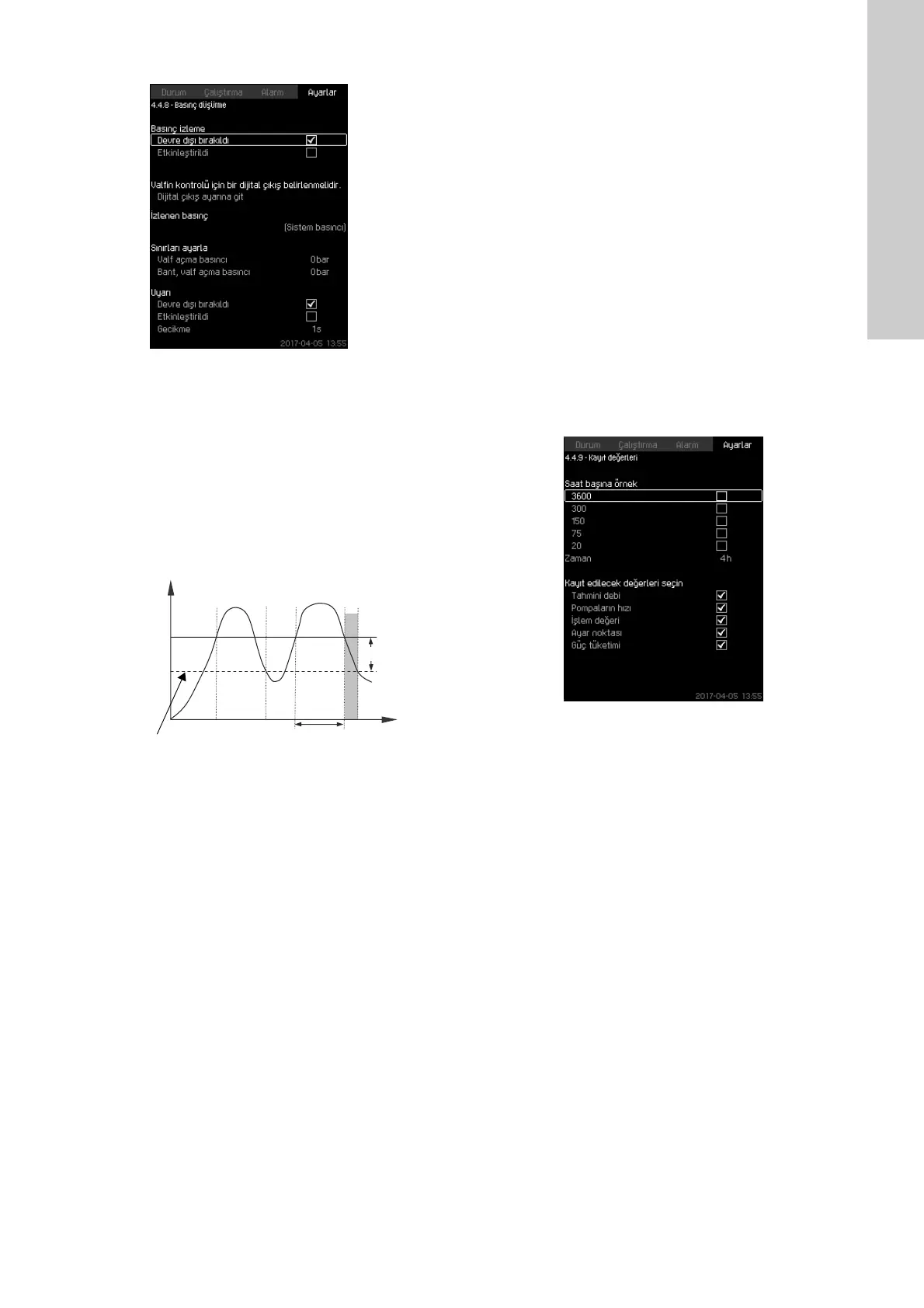

8.7.66 Basınç düşürme (4.4.8)
Şekil 117 Basınç düşürme
Açıklama
Bu işlevin amacı, basıncın belirlenen değeri aştığı durumlarda bir
solenoid vanası açarak borulardaki fazla basıncı azaltmaktır.
Basınç belirli bir süre içinde azalmazsa solenoid vana kapanır ve
bir uyarı verilir.
Şekil 118 Basınç düşürme
Ayar aralığı
• Dijital çıkışın ayarlanması.
• İzlenecek basıncın ayarlanması.
• Vana açma basıncının ayarlanması.
• Vana açma basıncı için bandın ayarlanması.
• Uyarı veya alarmın ayarlanması.
İşletim panelinden ayarlama
• Ayarlar > İzleme işlevleri > Basınç düşürme > Dijital çıkış
ayarına git.
1. Dijital çıkış seçin.
2. Seçim yapın: Basınç giderme valfi.
3. [Geri] tuşuna 2 kez basın.
4. Seçim yapın: İzlenen basınç
• Seçim yapın: Basma basıncı, Sistem basıncı veya Harici
basınç.
5. [Geri] tuşuna basın.
6. Seçin ve ayarlayın:
• Valf açma basıncı
• Bant, valf açma basıncı.
7. Seçim yapın: Uyarı > Devre dışı bırakıldı veya Etkinleştirildi.
8. Ayarlayın: Gecikme. (Sadece uyarı etkinleştirilmişse
ayarlanır).
9. Seçim yapın: Etkinleştirildi.
Fabrika ayarı
Bu işlev devre dışı bırakılmıştır.
8.7.67 Kayıt değerleri (4.4.9)
Şekil 119 Kayıt değerleri
Açıklama
Kaydedilecek değerleri ve bir saatteki örnek sayısını seçin.
Ortaya çıkan zaman aralığı gösterilir. Bu zaman aralığı bittiğinde,
kaydedilmiş eski değerler silinir ve yeni değerler üzerine yazılır.
Kayıt değerleri
• Tahmini debi (debi ölçer takılı değilse)
• Pompaların hızı
• İşlem değeri
• Ayar noktası
• Güç tüketimi (MPC-E sistemleri)
• Giriş basıncı (giriş basıncı sensörü takılıysa).
Ayar aralığı
Saat başına örnek: 1-3600.
İşletim panelinden ayarlama
• Ayarlar > İzleme işlevleri > Kayıt değerleri.
1. Ayarlayın: Saat başına örnek.
2. Kaydedilecek değerleri seçin.
TM03 9206 3607
4
Bant
Uyarı
gecikmesi
Vana açma
basıncı
Vana açma basıncı eksi bant
P [bar]
Süre [sn.]
1: Solenoid vana açılır.
2: Solenoid vana kapanır.
3: Solenoid vana açılır.
4: Uyarı etkinleştirilir.
5: Solenoid vana kapanır ve uyarı
sıfırlanır.
5
32
1
