8.7.70 Kontrollü çıkış 1-2(4.4.13-4.4.14)

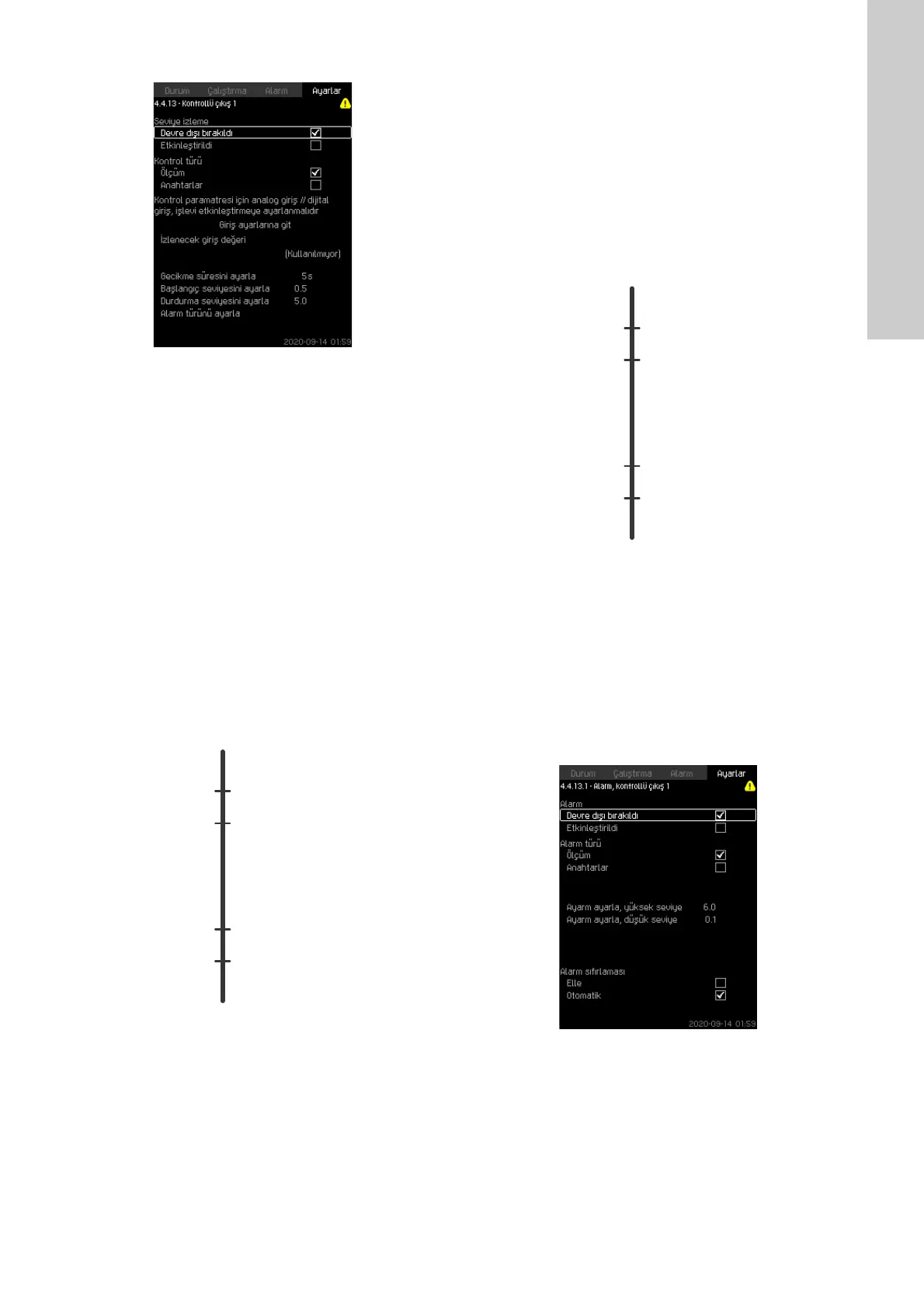

Şekil 122Kontrollü çıkış 1-2
Açıklama
Bu işlevle CU 352, bir gösterge (şalterler ve / veya analog
değerler) vasıtasıyla dört farklı limiti izleyebilir ve bir dijital çıkışı
etkinleştirebilir. Bu dört limit Başlat, Durdur, Yüksek ve Düşük
şeklindedir. Dijital çıkışın tepkisi, izleme tipine bağlıdır; bu değer
Normal veya Ters olabilir. Ters, göstergelerin işlevi (anahtarlar ve
/ veya analog değerler) normal işlevinin tersine çalıştığını belirtir.
Örneğin, Normal "Tank Doldurma" uygulamasını kullandığında,
Ters "Tank Boşaltma" uygulamasını kullanır.
Normal kontrollü çıkış:
1. Düşük: Seviye Düşük limitin altına düşerse bir uyarı oluşur ve
"Kontrollü çıkış, Düşük" dijital çıkışını etkinleştirir ve önceden
etkinleştirilmezse "Kontrollü çıkış" dijital çıkışını etkinleştirir.
2. Başlat: Seviye Düşük limitin altına düşerse "Kontrollü çıkış"
dijital çıkışı etkinleştirilir.
3. Durdur: Seviye, Durdurma limitini aşarsa, "Kontrollü çıkış"
dijital çıkışı devre dışı bırakılır.
4. Yüksek: Seviye Yüksek limiti aşarsa, bir uyarı oluşur ve
"Kontrollü çıkış, Yüksek" dijital çıkışını etkinleştirir ve önceden
devre dışı bırakılmamışsa "Kontrollü çıkış" dijital çıkışını
eşzamanlı olarak devre dışı bırakır.
Şekil 123Kontrollü çıkış
Ters kontrollü çıkış:
1. Düşük: Seviye Düşük limitin altına düşerse, bir uyarı oluşur ve
"Kontrollü çıkış, Düşük" dijital çıkışını etkinleştirir ve önceden
devre dışı bırakılmamışsa "Kontrollü çıkış" dijital çıkışını
eşzamanlı olarak devre dışı bırakır.
2. Durdur: Seviye, Durdur limitinin altına düşerse, "Kontrollü
çıkış" dijital çıkışı devre dışı bırakılır.
3. Başlat: Seviye Başlat limitini aşarsa "Kontrollü çıkış" dijital
çıkışı etkinleştirilir.
4. Yüksek: Seviye Yüksek limiti aşarsa, bir uyarı oluşur ve
"Kontrollü çıkış" dijital çıkışını etkinleştirir ve önceden devre
dışı bırakılmamışsa "Kontrollü çıkış, Yüksek" dijital çıkışını
eşzamanlı olarak etkinleştirir.
Şekil 124Ters kontrollü çıkış
Ayar aralığı
1. Alarm türü: ölçümü veya anahtarları seçin.
2. Gecikme süresini belirleyin: Aşılan göstergenin tespiti ile
dijital çıkışın etkinleştirilmesi arasında bir gecikme
ayarlanabilir.
3. Başlangıç seviyesini ayarlayın: çıkışı etkinleştirmek için
başlatma seviyesini belirleyin (Anahtarlar seçilirse gizlenir).
4. Durdurma seviyesini ayarlayın: çıkışı devre dışı bırakmak için
durdurma seviyesini ayarlayın ( Anahtarlar seçilirse gizlenir).
5. Alarm türü ayarlayın: alarmı yapılandırın.
Şekil 125Alarm ölçümü
Yüksek
Durdurma
Başlatma
Düşük
Yüksek
Başlatma
Durdurma
Düşük
