8.3 功能说明
功能说明以CU 352控制单元的四个主菜单为基础：
• 状态
• 运行
• 报警
• 设置.
除非特殊注明，所述功能适用于所有控制型号。
8.4 状态 (1)
当电源接通时将显示该画面，如果在15分钟内未按下操作面板上的
任何按钮，也将出现该画面。

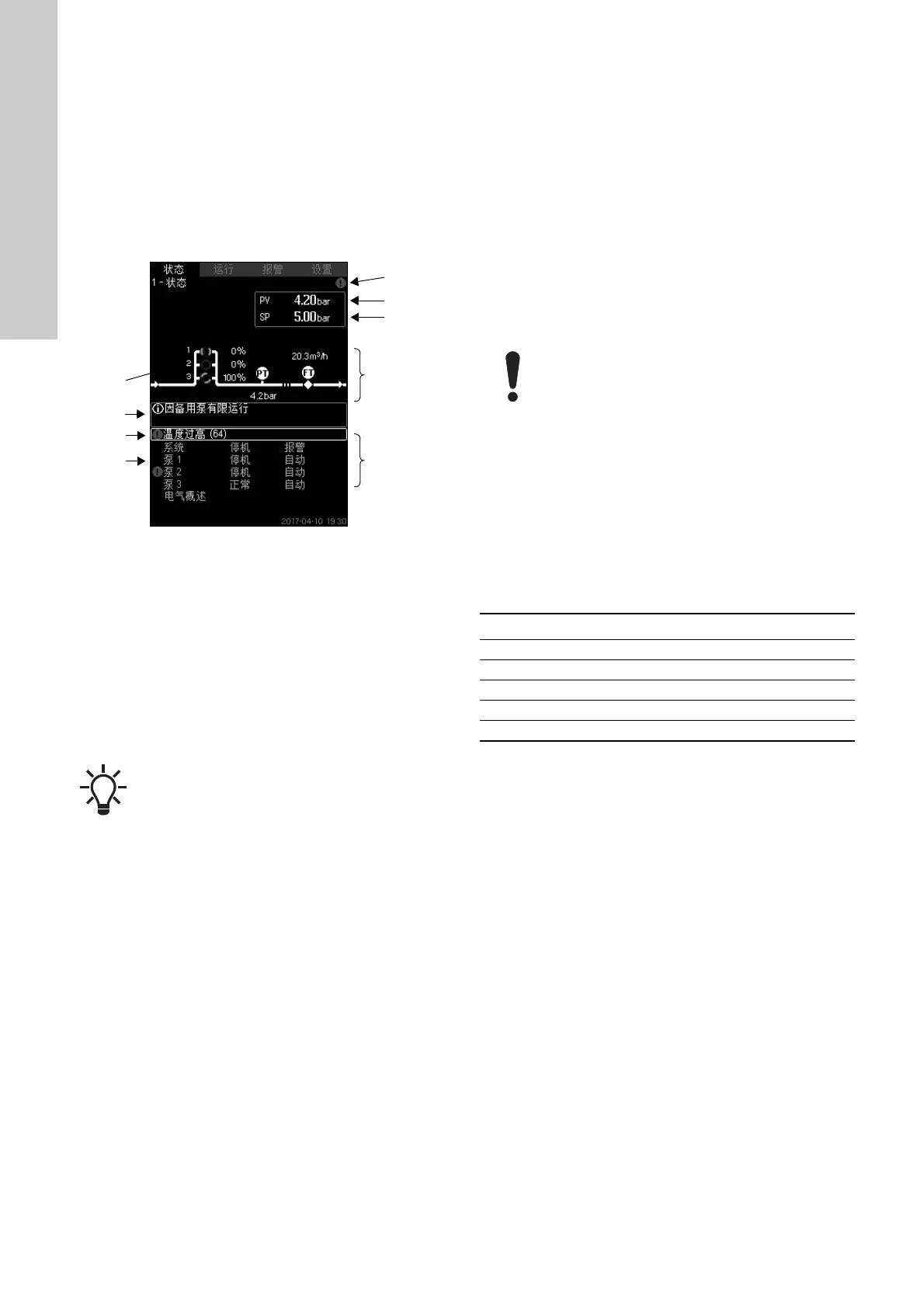

图 6 状态
描述
无法在此菜单中进行任何设置。
控制参数的当前值 (过程值 PV)，通常为出口压力，连同选定的设定
值 (SP) (H) 一起在右上角显示 (G)。
该显示的上半部(A)是一个泵系统的图形说明。所选测量参数与传感
器符号和实际值一同显示。
在MPC-E系统中，水泵间的压力差和水泵曲线数据为已知，当水泵
流量和转速均处于某一范围内，即可以对流量进行预估时，显示屏
将显示预估的流量。
如果有下列事件发生，信息栏 （I）将会显示在屏幕中部：
• 因备用泵有限运行
• 比例压力影响因素启用
• 外部设定值影响因素启用
• 替代设定值
• 低流量增压启用
• 压力释放启用
• 时钟程序启用
• 经 GENI (RS-485) 远程控制
• 因缩减运行而受到限制
• 因低流量停机.
显示屏下方 （B）将显示以下信息：
• 最近触发的报警 （如存在），以及故障原因，括号中为故障代码
• 系统状态连同实际操作模式和控制源
• 水泵状态与实际工作模式。
如果故障与其中一台泵有关，警告或报警符号将同样被显示在问题
泵的状态条 （D）之前。与此同时，水泵状态指示器 （E）也将按
照下表所述变换为黄色或红色。警告或报警符号将显示在显示屏最
上行 （F）的右侧。只要故障持续存在，该符号会一直出现在所有
画面的最上条。
要打开菜单行，使用[向下]或[向上]选择该行，然后按[确定]。
在该画面中可以打开显示以下信息的状态显示屏：
• 实际报警
• 系统状态
• 各泵所处状态。
泵所处状态描述
≈ : 这表明流量为预估值。
流量的预估值和测量值可能会有所不同。
如果发生故障，警告符号或报警符号将与故障原因和
故障代码一同显示在状态条 （C）中，如"温度过高
（64）"。
泵状态指示灯 描述
旋转，绿色 泵正在运行。
绿色常亮 水泵准备完毕 （未运行）。
旋转，黄色 警告。泵正在运行。
黄色常亮。 警告。水泵准备完毕 （未运行）。
红色常亮 报警。水泵停止工作。
