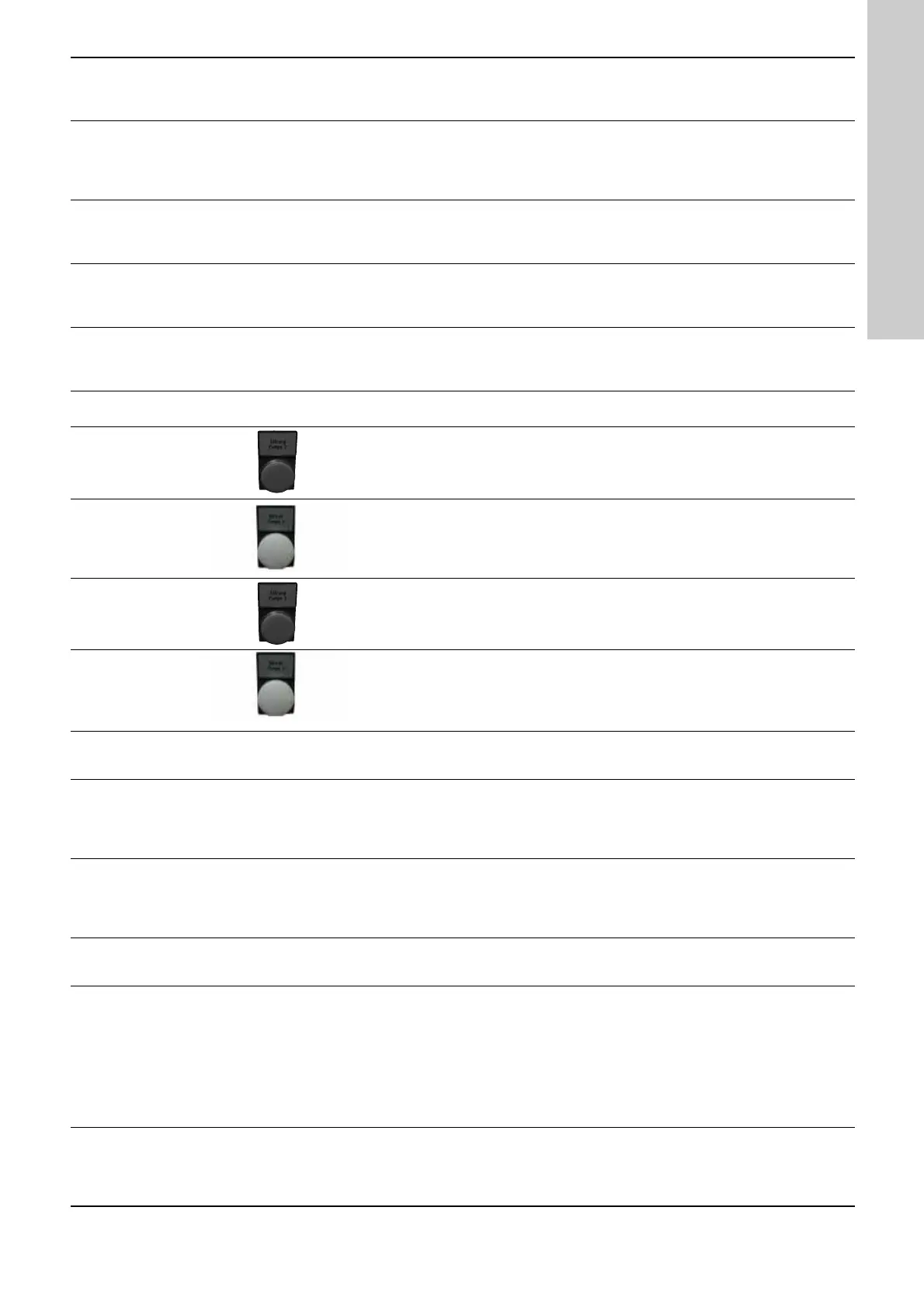

Deutsch (DE)
85
Trockenlaufschutz -
Elektrodenrelais
-
Im Schaltschrank montiertes Elektro-
denrelais.
Hinweis: Elektroden müssen separat
bestellt werden.
Im Schalt-
schrank
O7 - -
-
Trockenlaufschutz -
Vibrationsgrenz-
schalter
-
Der Vibrationsgrenzschalter ist im
Schaltbild sichtbar.
Hinweis: Vibrationsgrenzschalter nicht
im Lieferumfang enthalten.
Im Schalt-
schrank
O8 ---
Trockenlaufschutz -
Eingangsdrucksen-
sor
-
Der Eingangsdrucksensor ist im Schalt-
bild sichtbar.
Hinweis: Eingangsdruckschalter nicht
im Lieferumfang enthalten.
Im Schalt-
schrank
O9
●●
--
Trockenlaufschutz -
Digitaleingang
-
Der Digitaleingang ist im Schaltbild
sichtbar.
Im Schalt-
schrank
O10
●●
--
Störmeldeleuchte,
Pumpe
Die Störmeldeleuchte leuchtet, wenn
eine Störung an der Pumpe auftritt.
Hinweis: EIne Störungsmeldeleuchte je
Pumpe.
In der
Schalt-
schranktür
O11 ----
Betriebsmeld-
eleuchte, Pumpe
Die Betriebsmeldeleuchte leuchtet,
wenn die entsprechende Pumpe in
Betrieb ist.
Hinweis: Eine Betriebsmeldeleuchte je
Pumpe.
In der
Schalt-
schranktür
O12 ----
Störmeldeleuchte,
Anlage
Die Störmeldeleuchte leuchtet, wenn
eine Störung in der Anlage auftritt.
Hinweis: Bei einem Phasenausfall wird
keine Störmeldung ausgelöst.
In der
Schalt-
schranktür
O13 ----
Betriebsmeld-
eleuchte für die
Pumpe
Die Betriebsmeldeleuchte leuchtet,
wenn die Druckerhöhungsanlage in
Betrieb ist.
In der
Schalt-
schranktür
O14 ----
Amperemeter -
Ein Amperemeter zeigt den Strom pro
Phase und Pumpe an.
Hinweis: Ein Amperemeter je Pumpe.
In der
Schalt-
schranktür
O15 ----
Voltmeter -
Ein Voltmeter zeigt die Netzspannung
zwischen den Hauptphasen und zwi-
schen dem Neutralleiter,N, und den
Hauptphasen an.
Hinweis: Ein Voltmeter je Pumpe.
In der
Schalt-
schranktür
O16 ----
Regelung Pilot-
pumpe
-
Mit dieser Option ist die Control MPC
für den Anschluss vorbereitet, das
heißt, sie umfasst Sicherungen und
einen Motoranlasser. Die Pilotpumpe ist
im Schaltbild sichtbar.
Im Schalt-
schrank
O17 ----
Hauptschalter mit
Türverriegelung
-
Das Öffnen der Schranktür ist nur bei
ausgeschaltetem Hauptschalter mög-
lich.
Im Schalt-
schrank
O18 ----
Hauptschalter mit
Abschaltung des
Neutralleiters
-
Hauptschalter mit Abschaltung des
Neutralleiters werden nur in Verbindung
mit einphasigen Motoren eingesetzt. Bei
der Auswahl dieser Option sind die für
den Aufstellungsort geltenden Vorschrif-
ten und gesetzlichen Bestimmungen zu
beachten. Standardmäßig erfolgt durch
den Hauptschalter keine Abschaltung
des Neutralleiters.
Im Schalt-
schrank
O19 ----
Phasenausfallüber-
wachung
-
Schützen Sie die Druckerhöhungsan-
lage gegen Phasenausfall.
Hinweis: Für die externe Überwachung
ist ein potentialfreier Schaltkontakt vor-
gesehen.
Im Schalt-
schrank
O20 ----
Bedienfeldoptionen
Im vordefinierten
Control MPC-
Standard enthal-
ten
optional Beschreibung
Aufstel-
lungsort
Optionen
(Typen-
schlüssel
für Con-
trol MPC)
ABEF
