Français (FR)
100

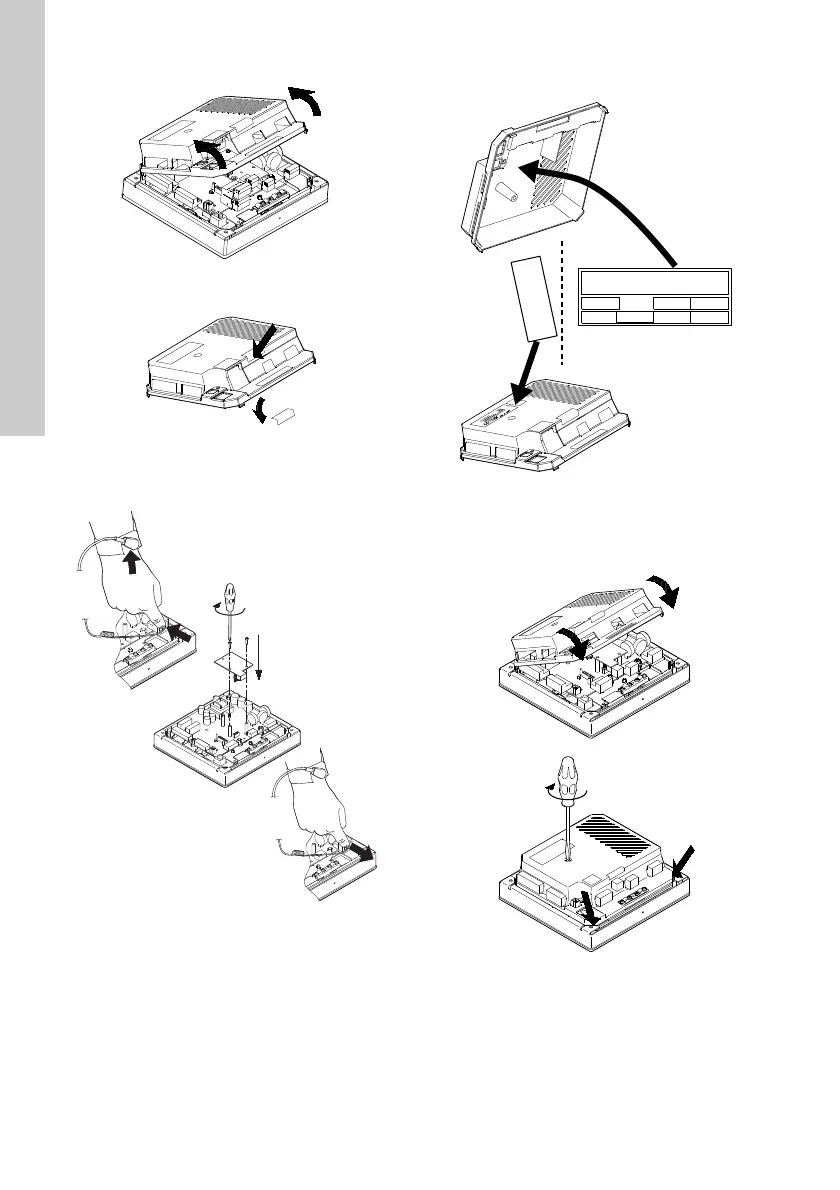

2. Ouvrir la plaque arrière. Voir fig. 12.
Fig. 12 Ouverture de la plaque arrière et
débranchement du robinet
3. Installer le module CIM. Voir fig. 13.
Fig. 13 Installation du module CIM
4. Placer les étiquettes fournies avec le module
CIM sur la plaque arrière. Voir fig. 14.
Fig. 14 Placement des nouvelles étiquettes sur
la plaque arrière
5. Remonter la plaque arrière du CU 3X2, et la fixer
à l'aide des vis de montage. Voir fig. 15.
Fig. 15 Remontage de la plaque arrière
TM04 2403 2508TM03 2227 3905
TM04 2586 2708TM04 2587 2708
Type:
Kit Funct. module - Geni/RS485Op
Prod. No.
Version
V01
Serial No.
P. C. 0538
9854
CIM 250
GSM
CIM 250
96824795
