9.11 Pričuvna baterija (UPS)
Na CU 3X2 se može spojiti baterija kao pričuva za
normalno električno napajanje. Baterija se može
spojiti direktno na CU 3X2 bez osigurača.
Sa pričuvnom baterijom CU 3X2 može nastaviti raditi
usprkos prekidima u normalnom električnom
napajanju.

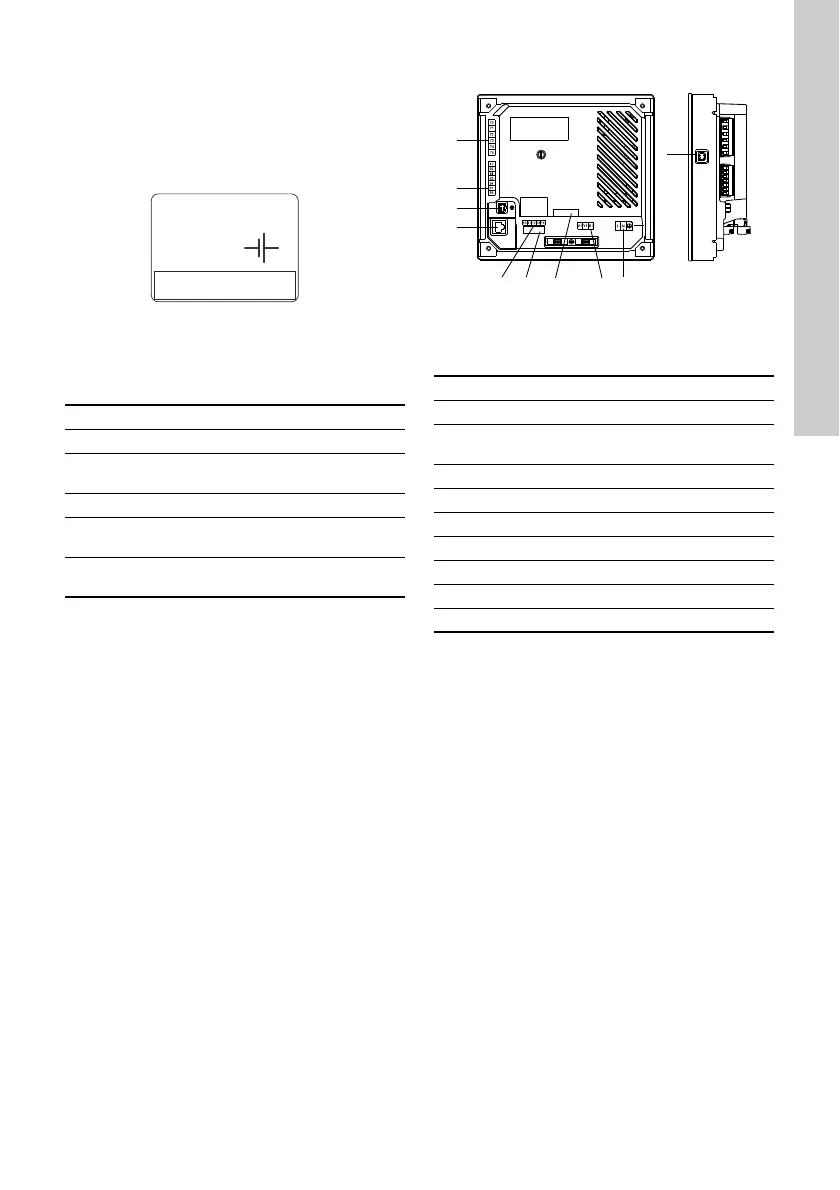

Slika 16 Oznaka za pričuvnu bateriju
9.11.1 Podaci o bateriji
Pričuvna baterija mora udovoljavati sljedećim
zahtjevima:
9.11.2 Nadzor baterije
CU 3X2 može nadzirati sljedeće:
• kratki spoj
• pogrešan polaritet
• neispravna baterija
• nedostatak baterije
• nizak napon baterije.
9.12 Grupe stezaljki
Slika 17 Grupe stezaljki
Stezaljke grupa 2, 3, 5 i 6 izolirane su od ostalih
grupa stezaljki pojačanom izolacijom, 2224 VAC.
Sve regulacijske stezaljke u grupama 2, 3, 5 i 6
opskrbljuju se SELV naponom (zaštitni vrlo niski
napon).
TM04 2367 2408
Marka baterije Power Sonic
Tip baterije Lead acid battery AGM tip
Serija baterije
PS 12xxx serija UL R/C pod
brojem file-a MH20845
Nazivni napon 12 V
Kapacitet baterije
40 Ah, preporučeno
24 sata vrijeme rada
Nazivno vrijeme
punjenja
8 sati (40 Ah baterija)
12V dc
Battery powered
0V
12V
96801950
TM05 3182 0912
Grupa 1 Spajanje električnog napajanja
Grupa 2 Interno spajanje GENIbusa
Grupa 3
Fieldbus veza
(CIM modul) (nije standardno)
Grupa 4 Spajanje pričuvne baterije
Grupa 5 Digitalni ulazi
Grupa 6 Ethernet priključak
Grupa 7 Servisni priključak (GENIbus)
Grupa 8 Analogni ulazi
Grupa 9 USB ulaz
Grupa 10 Digitalni izlazi
