Hrvatski (HR)
126

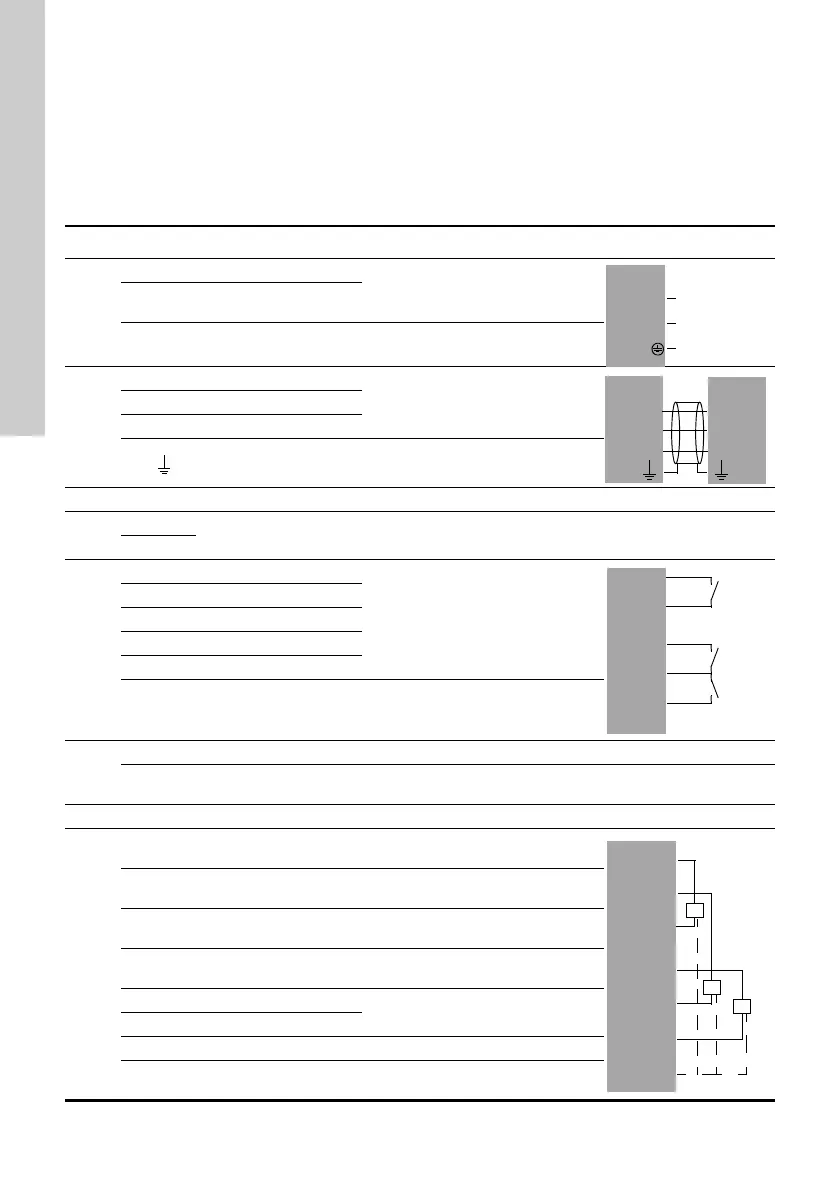

10. Pregled ulaza i izlaza
DI: Digitalni ulaz
DO: Digitalni izlaz
AI: Analogni ulaz
NC: Normalno zatvoreni kontakt
NO: Normalno otvoreni kontakt
C: Običan.
Brojevi pozicija, pogledajte sl. 17.
Grupa Stezaljka Oznaka Podaci Dijagram
1
L Spajanje faze vodiča
1 x 100-240 VAC ± 10 %, 50/60 Hz
N
Spajanje na neutralni
vodič
PE
Spajanje na zaštitno
uzemljenje
2
A1 RS-485 A
GENIbus
(Pričvrstiti oklop sa sponom
kabela.)
Y1 RS-485 GND
B1 RS-485 B
Funkcionalno
uzemljenje
3 Spajanje na eksterni fieldbus, pogledajte montažne i pogonske upute za CIM modul.
4
0 V
Spajanje na bateriju Pričuvna baterija
+12 VDC
5
10 DI1
Digitalni ulaz
11 GND
12 DI2
13 GND
14 DI3
Sve stezaljke (osim stezaljki glavnog voda) moraju se spajati na napon
koji ne prelazi 16 V
rms
i 22,6 V
peak
ili 35 VDC.
6
Ethernet RJ45
Eksterni računalni uređaj spojen na Ethernet mora biti sukladan
normama IEC 60950 i UL 60950.
7 GENIbus Servisni priključak
8
47 +24 V
Opskrba senzora. Zaštita od
kratkog spoja 30 mA
50 +24 V
Opskrba senzora. Zaštita od
kratkog spoja 30 mA
51 AI1
Ulaz za analogni signal,
0-20/4-20 mA ili 0-10 V
53 +24 V
Opskrba senzora. Zaštita od
kratkog spoja 30 mA
54 AI2
Ulaz za analogni signal,
0-20/4-20 mA ili 0-10 V
57 AI3
58 GND*
Sve stezaljke (osim stezaljki glavnog voda) moraju se spajati na napon
koji ne prelazi 16 V
rms
i 22,6 V
peak
ili 35 VDC.
L
N
CU 3X2
L
N
PE
A
Y
B
CU 3X2 IO 351
A1
Y1
B1
14
13
12
10
11
57
54
53
50
51
58
1
2
3
47
