Hrvatski (HR)
127
11. Održavanje
CU 3X2 ne zahtijeva održavanje tijekom normalnog
korištenja i rada. Mora se čistiti mokrom krpom.
12. Servis
CU 3X2 nije moguće servisirati. Potrebno ga je
zamijeniti ako je pokvaren. Pogledajte poglavlje
13. Zamjena CU 3X2.
13. Zamjena CU 3X2
1. Isključite električni napon na CU 3X2.
2. Isključite električni napon svih elemenata sa
eksternim napajanjem.
3. Označite pojedinačne vodiče brojevima prema
odgovarajućim stezaljkama.
4. Isključite sve vodiče.
5. Skinite CU 3X2 s ploče/ormarića.
6. Postavite novi uređaj kao što je opisano u
poglavlju 5. Mehanička montaža.
7. Spojite sve vodiče prema oznakama.
8. Konfigurirajte novi CU 3X2 pomoću PC Tool.
Pogledajte servisne upute dotičnog uređaja.
13.1 Zamjena CIM modula
Pogledajte i poglavlje 6.3 Ugradnja CIM modula.
1. Isključite električni napon na CU 3X2.
2. Isključite električni napon svih elemenata sa
eksternim napajanjem.
3. Označite pojedinačne vodiče brojevima prema
odgovarajućim stezaljkama.
4. Uklonite vijke koji drže CIM modul.
5. Skinite CIM modul sa CU 3X2.
6. Ugradite novi CIM modul.
7. Spojite CIM modul kao što je opisano u
montažnim i pogonskim uputama isporučenim sa
CIM modulom.

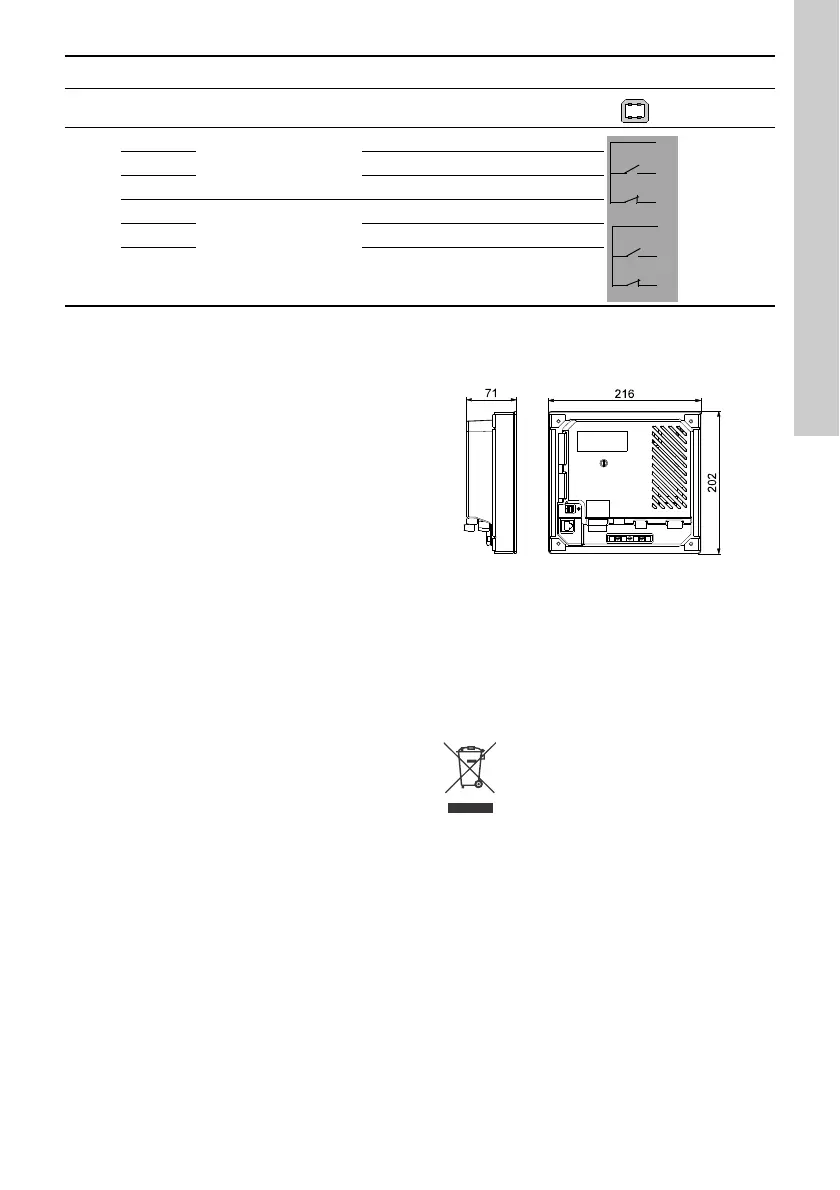

14. Dimenzije
Slika 18 Skica sa dimenzijama
15. Zbrinjavanje
Ovaj se proizvod, a isto vrijedi i za njegove dijelove,
mora zbrinuti sukladno čuvanju okoliša:
1. U tu svrhu rabiti lokalne javne ili privatne tvrtke
za zbrinjavanje otpada.
2. Ukoliko to nije moguće, povežite se s najbližom
Grundfosovom filijalom ili radionicom.
Prekriženi simbol kante za smeće na
proizvodu znači da se mora zbrinuti
odvojeno od otpada iz domaćinstava.
Kada proizvod označen tim simbolom
dosegne kraj radnog vijeka, odnesite ga
u centar za prikupljanje lokalne uprave
za zbrinjavanje otpada. Odvojeno prikupljanje i
recikliranje takvih proizvoda pridonijet će zaštiti
okoliša i zdravlja ljudi.
9 USB ulaz USB 2.0, tip B
10
70
Relej 1
C
71 NO
72 NC
73
Relej 2
C
74 NO
75 NC
* GND je izoliran od ostalih spojeva uzemljenja.
Grupa Stezaljka Oznaka Podaci Dijagram
74
73
72
70
71
75
TM04 2068 1908
