Hrvatski (HR)
122

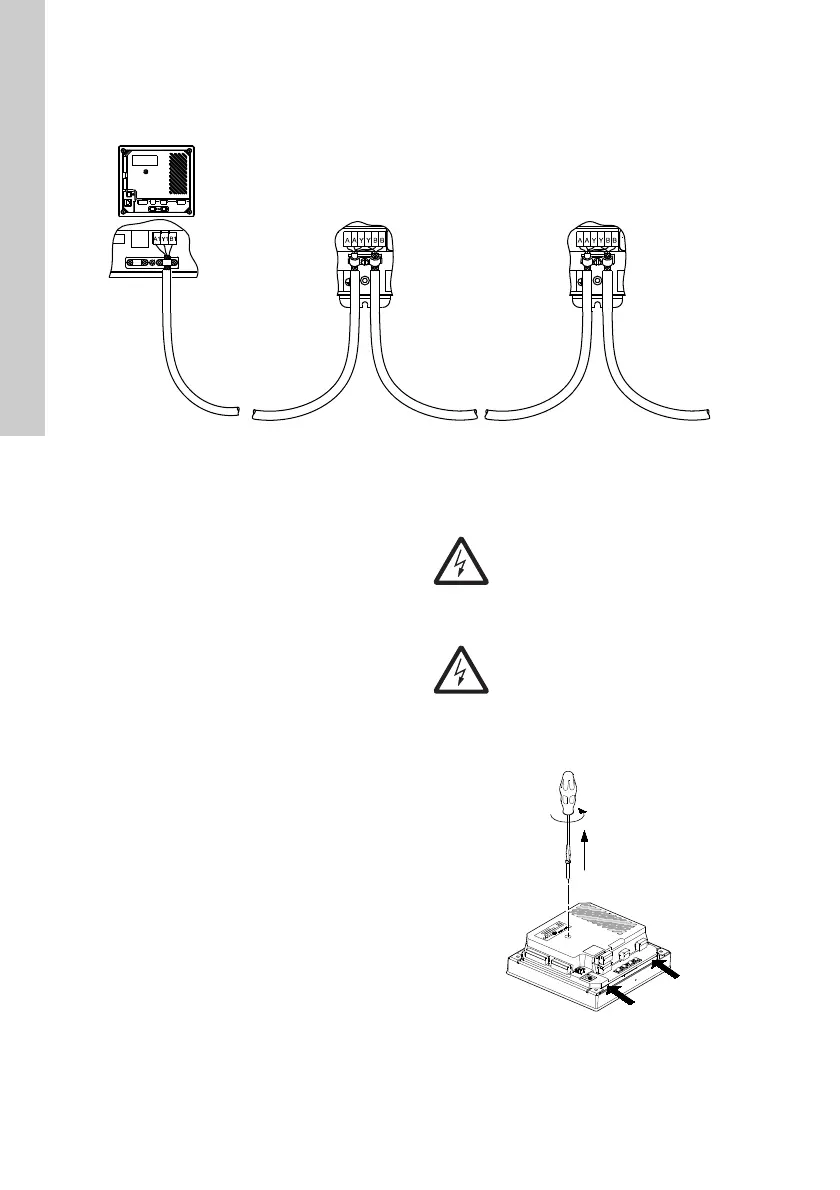

6.1 Interno spajanje GENIbusa
Interna komunikacija je uspostavljena putem GENIbus-a.
Slika 10 GENIbus veza
Vrsta modula i broj modula ovisi o aplikacijskom softveru.
6.2 Fieldbus komunikacijski moduli
CU 3X2 može biti spojen na eksternu
komunikacijsku mrežu putem dodatnog CIM modula.
CIM: Communication Interface Module.
CIM module potrebno je naručiti odvojeno.
Spojite CIM modul kao što je opisano u montažnim i
pogonskim uputama isporučenim sa modulom.
6.3 Ugradnja CIM modula
CIM modul mora ugraditi ovlaštena osoba.
1. Uklonite vijak na stražnjem poklopcu CU 3X2.
Pogledajte sl. 11.
Slika 11 Uklanjanje vijka koji drži stražnji
poklopac
TM05 1917 3911
Jedinica n
Jedinica n+1
CU 3X2
Upozorenje
Isključite električni napon do CU 3X2 prije
ugradnje CIM modula.
Upozorenje
Prilikom ugradnje CIM modula potrebno je
izbjeći elektrostatsko izbijanje (ESD), na
primjer nošenjem antistatičke narukvice
kao što je prikazano na sl. 13.
TM04 2402 2508
