5. Mehanička montaža
Pričvrstite CU 3X2 sa četiri vijka, M5 x 10,
isporučena sa jedinicom (poz. 1).
Maksimalni zakretni moment: 1,4 Nm.
Dimenzije CU 3X2, pogledajte poglavlje
14. Dimenzije.

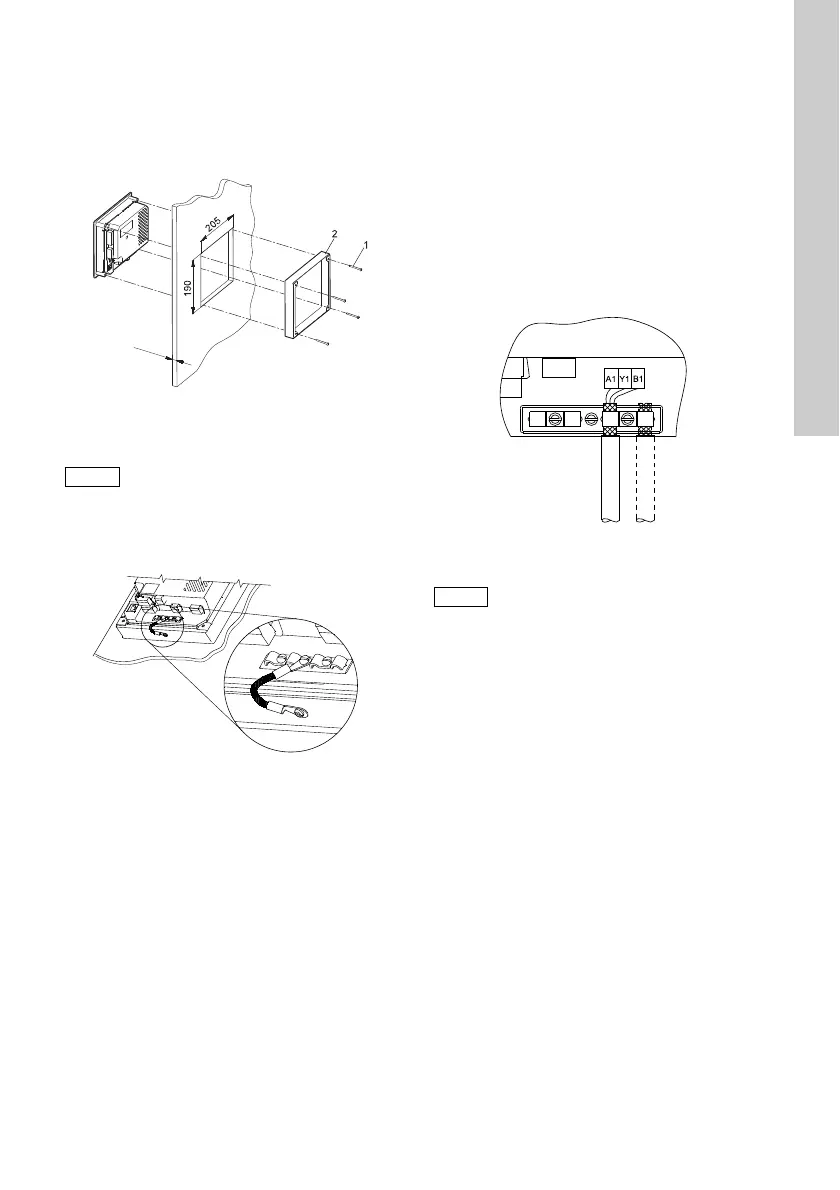

Slika 7 Montaža na prednjoj strani upravljačke
ploče (standardno)
Spojite stezaljku uzemljenja (između spona kabela)
na CU 3X2 na okvir za montiranje (poz. 2, sl. 7).
Pogledajte sl. 8.
Slika 8 Priključak uzemljenja
6. Ispravna EMC-montaža
CU 3X2 uobičajeno se montira na ploču koja također
ima IO 351 modul, sklopnike i drugu električnu
opremu. Ploča također može imati i druge Grundfos
module i frekvencijske pretvarače.
Kako bi osigurali rad bez smetnji, iznimno je važno
montirati elektroničke module na ispravan
EMC-način:
• Osigurajte pravilno uzemljenje između CU 3X2 i
okvira. Pogledajte sl. 8.
• Koristite oklopljene kablove za GENIbus.
Spojite oklop sa sponom kabela CU 3X2 na
stezaljke A1, Y1 i B1. Pogledajte sl. 9.
Također koristite oklopljeni kabel za CIM modul.
Slika 9 Oklop fiksiran sponom kabela
• Signalni vodiči za digitalne i analogne ulaze i
izlaze moraju biti oklopljeni, tj. provucite
oklopljeni kabel sve do CU 3X2 te sa sponom
kabela spojite na okvir.
• Ne svijajte krajeve oklopljenog kabela kako se ne
bi uništio zaštitni efekt oklopa pri visokim
frekvencijama. Umjesto toga koristite spone
kabela.
TM03 1301 4105
Kako bi se postigla klasa zaštite IP55,
CU 3X2 se mora montirati na upravljačku
ploču ili ormar.
TM04 2066 1908
TM04 2065 1908
Uklonite sve izolacijske plastične trake
između oklopa i plašta prije montiranja
kabela u kabelske spone.
