9.11 UPS szünetmentes táplálás
A CU 3X2-hez csatlakoztatható akkumulátor
szünetmentes tápként, hálózati kimaradás esetén.
Az akkumulátor közvetlenül, biztosíték nélkül
csatlakoztatható a CU 3X2-hez.
Az akkumulátor segítségével a CU 3X2 áramszünet
esetén is folyamatosan működhet.

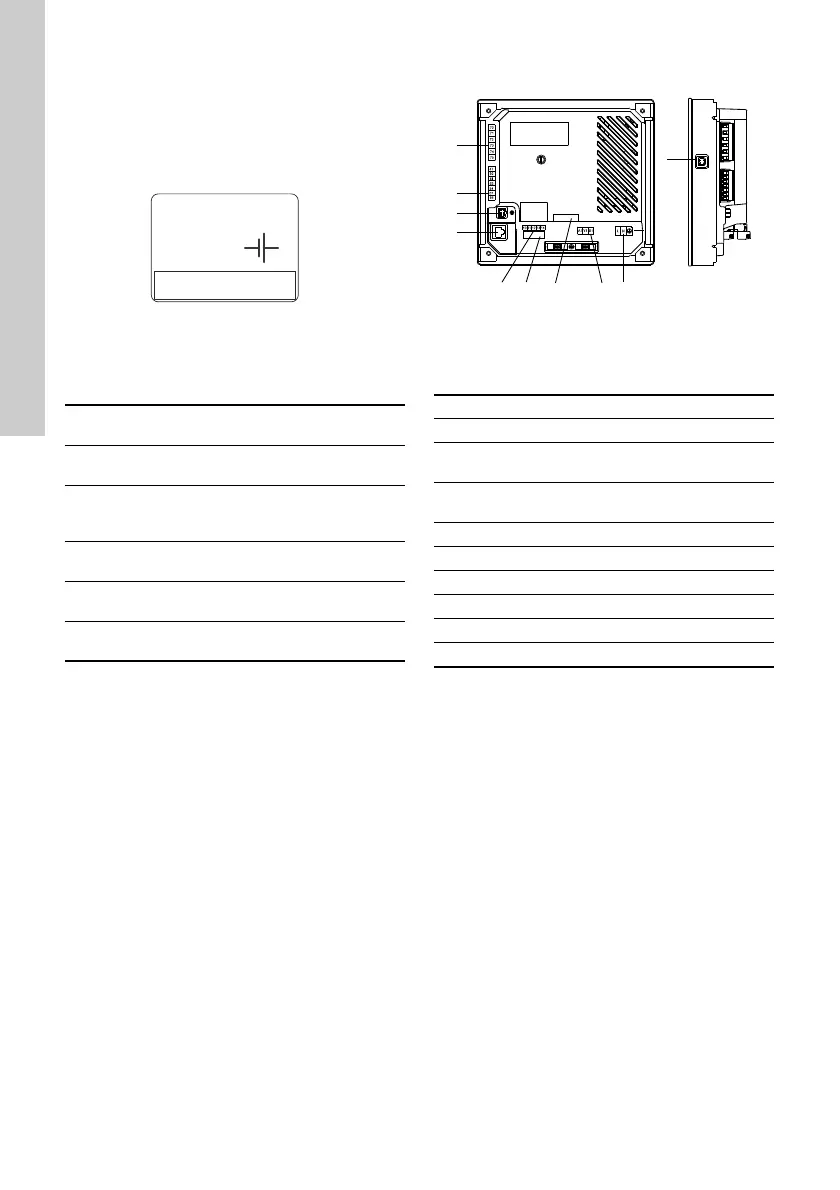

16. ábra A belső telep címkéje
9.11.1 Akkumulátor adatok
A szünetmentes tápnak a következő feltételeknek
kell megfelelnie:
9.11.2 Telep felügyelet
A CU 3X2 a következőket felügyeli:
• rövidzárlat
• rossz polaritás
• hibás telep
• hiányzó telep
• alacsony telep feszültség.
9.12 Csatlakozó csoportok
17. ábra Csatlakozó csoportok
A 2, 3, 5 és 6 csatlakozó csoport megerősített
szigeteléssel van elválasztva a többi csatlakozási
ponttól, 2224 VAC.
Minden csatlakozás a 2, 3, 5 és 6 csoportokban
érintésvédelmi törpefeszültséggel (SELV) van
megtáplálva.
TM04 2367 2408
Az akkumulátor
márkája
Power Sonic
Akkumulátor
típusa
AGM tipusú akkumulátor
Akkumulátor
sorozatszám
PS 12xxx sorozat UL R/C
a következő szám alatt
MH20845
Névleges
feszültség
12 V
Telep kapacitás
40 Ah, ajánlott
(24 órás üzem)
Névleges
feltöltési idő
8 óra (40 Ah telep)
12V dc
Battery powered
0V
12V
96801950
TM05 3182 0912
1. csoport A tápfeszültség csatlakoztatása
2. csoport Belső GENIbus csatlakozás
3. csoport
Terepibusz csatlakozás
(CIM modul) (nem alapkivitel)
4. csoport
Csatlakozás szünetmentes
tápegységhez
5. csoport Digitális bemenetek
6. csoport Ethernet csatlakozás
7. csoport Szerviz csatlakozás (GENIbus)
8. csoport Analóg bemenetek
9. csoport USB port
10. csoport Digitális kimenetek
