Grundfos CU 3 2 Series User Manual

Magyar (HU)
137

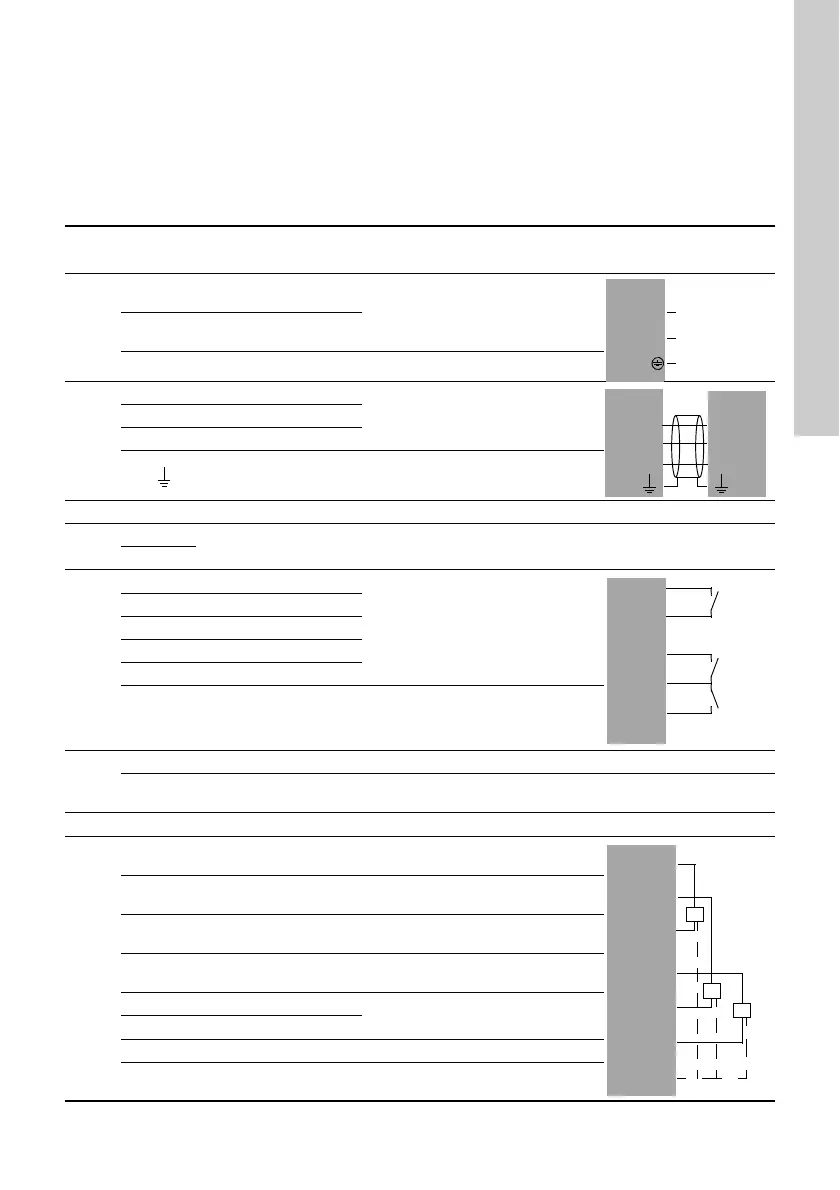

10. Be- és kimenetek áttekintése
DI: Digitális bemenet
DO: Digitális kimenet
AI: Analóg bemenet
NC: Alaphelyzetben zárt kontaktus
NO: Alaphelyzetben nyitott kontaktus
C: Közös.
Pozíció számokat lásd 17. ábra.
Cso-
port
Csatl. Megnevezés Adatok Kapcsolási rajz
1
L
Fázisvezeték
csatlakozása
1 x 100-240 VAC ± 10 %, 50/60 Hz
N
Nullvezeték
csatlakozása
PE Védőföld csatlakozása
2
A1 RS-485 A
GENIbus
(Az árnyékolást kösse
a kábelbilincshez.)
Y1 RS-485 GND
B1 RS-485 B
Funkcionális föld
3 A külső terepi busz kapcsolathoz, lásd a CIM modul telepítési és üzemeltetési utasításait.
4
0 V
Telep csatlakozása Szünetmentes tápegység
+12 VDC
5
10 DI1
Digitális bemenet
11 GND
12 DI2
13 GND
14 DI3
Minden csatlakozóhoz (kivéve a betáp pontokat) csak 16 V
rms
és
22,6 V
csúcs
vagy 35 VDC szint alatti feszültség csatlakoztatható.
6
Ethernet RJ45
Csak olyan számítástechnikai eszköz csatlakoztatható az Ethernet
porton keresztül, amely teljesíti az IEC 60950 és UL 60950 előírásait.
7 GENIbus Szerviz csatlakozó
8
47 +24 V
Tápfeszültség az érzékelőkhöz.
Rövidzár-védett 30 mA
50 +24 V
Tápfeszültség az érzékelőkhöz.
Rövidzár-védett 30 mA
51 AI1
Analóg bemenet,
0-20/4-20 mA vagy 0-10 V
53 +24 V
Tápfeszültség az érzékelőkhöz.
Rövidzár-védett 30 mA
54 AI2
Analóg bemenet,
0-20/4-20 mA vagy 0-10 V
57 AI3
58 GND*
Minden csatlakozóhoz (kivéve a betáp pontokat) csak 16 V
rms
és
22,6 V
csúcs
vagy 35 VDC szint alatti feszültség csatlakoztatható.
L
N
CU 3X2
L
N
PE
A
Y
B
CU 3X2 IO 351
A1
Y1
B1
14
13
12
10
11
57
54
53
50
51
58
1
2
3
47
