Magyar (HU)
138
11. Karbantartás
A CU 3X2 normál üzemi körülmények között nem
igényel karbantartást. Száraz vagy nedves ronggyal
tiszítható.
12. Szerviz
A CU 3X2 nem javítható. Ha a modul meghibásodik,
ki kell cserélni. Lásd 13. CU 3X2 cseréje fejezet.
13. CU 3X2 cseréje
1. Kapcsolja le a CU 3X2 tápfeszültségét.
2. Kapcsolja le a tartozékok külső tápfeszültségét.
3. Jelölje meg az egyes vezetékeket a csatlakozási
pont feliratainak megfelelően.
4. Kössön ki minden vezetéket.
5. Szerelje ki a CU 3X2-et az előlapból/szekrényből.
6. Rögzítse az új egységet az 5. Gépészeti
telepítés fejezet alapján.
7. Csatlakoztasson minden vezetéket a jelölések
szerint.
8. Konfigurálja az új CU 3X2-et PC Tool
segítségével. A kérdés esetén keresse
a készülék kezelési utasítását.
13.1 CIM modul cseréje
Lásd még 6.3 A CIM modul beépítése. fejezet.
1. Kapcsolja le a CU 3X2 tápfeszültségét.
2. Kapcsolja le a tartozékok külső tápfeszültségét.
3. Jelölje meg az egyes vezetékeket a csatlakozási
pont feliratainak megfelelően.
4. Távolítsa el a CIM modul rögzítő csavarjait.
5. Távolítsa el a CIM modult a CU 3X2-ből.
6. Illessze be az új CIM modult.
7. Csatlakoztassa a CIM modult az szerelési és
üzembehelyezési utasítás alapján.

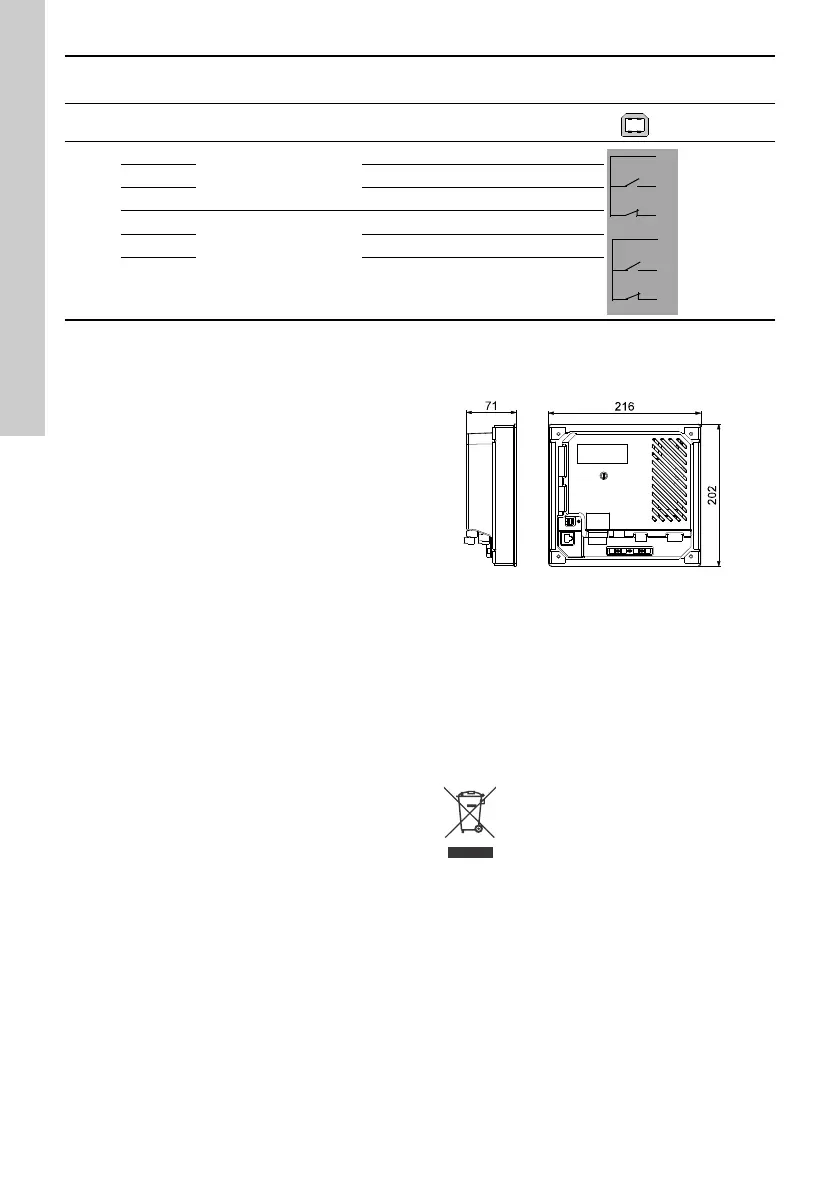

14. Méretek
18. ábra Körvonalrajz
15. Hulladékkezelés
A termék vagy annak részeire vonatkozó
hulladékkezelés a környezetvédelmi szempontok
betartásával történjen:
1. Vegyük igénybe a helyi hulladékgyűjtő vállalat
szolgáltatását.
2. Ha ez nem lehetséges, konzultáljon
a legközelebbi Grundfos vállalattal vagy
szervizzel.
Az áthúzott kuka jel egy terméken azt
jelenti, hogy ezt a háztartási hulladéktól
elválasztva, külön kell kezelni. Amikor
egy ilyen jellel ellátott termék élet-
ciklusának végéhez ér, vigye azt
a helyi hulladékkezelő intézmény által
kijelölt gyűjtőhelyre. Az ilyen termékek elkülönített
gyűjtése és újrahasznosítása segít megóvni
a környezetet és az emberek egészségét.
9 USB port USB 2.0, B típus
10
70
1. relé
C
71 NO
72 NC
73
2. relé
C
74 NO
75 NC
* GND le van választva más föld pontoktól.
Cso-
port
Csatl. Megnevezés Adatok Kapcsolási rajz
TM04 2068 1908
