Magyar (HU)
132
5. Gépészeti telepítés
A CU 3X2-et 4 db M5 x 10-es csavarral rögzítse,
amelyek a szállítási terjedelmbe tartoznak
(lásd az 1. pozícióban).
Max. meghúzási nyomaték: 1,4 Nm.
A CU 3X2 méreteit lásd 14. Méretek fejezet.

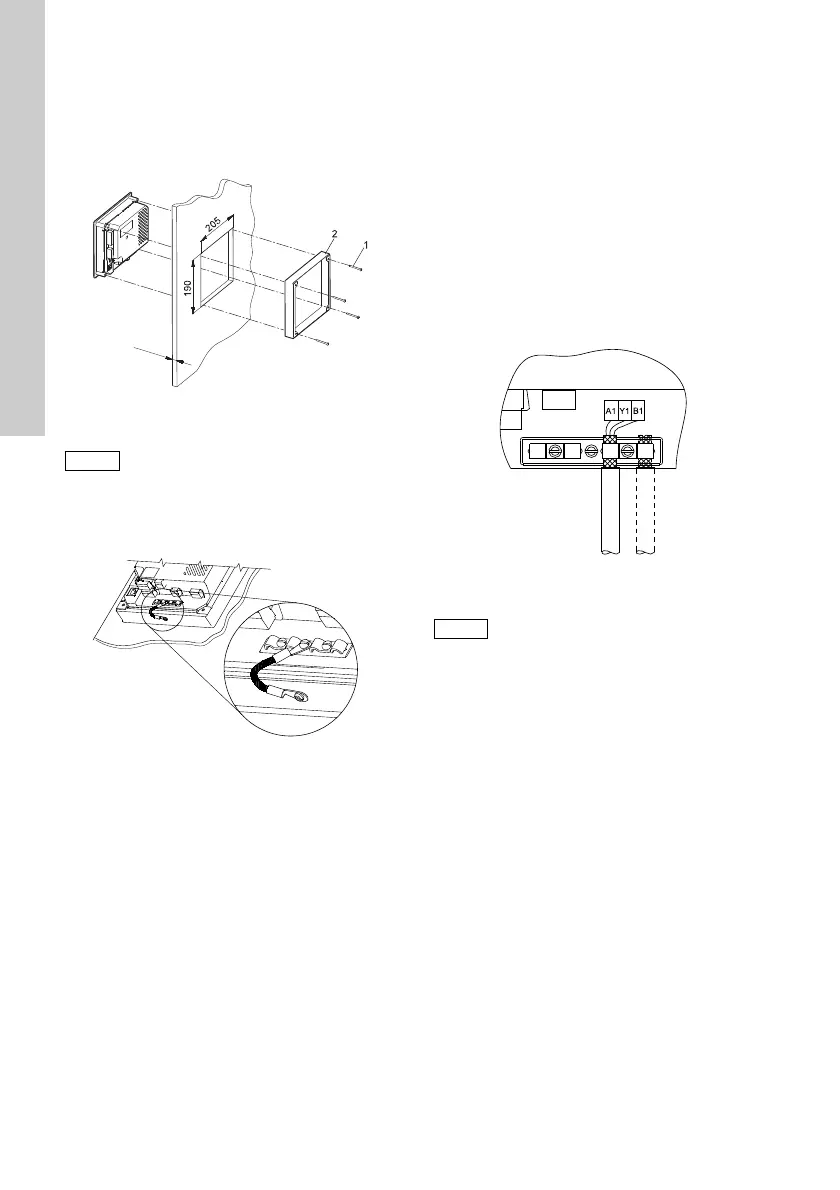

7. ábra Előlapra szerelés (alapkivitel)
Csatlakoztassa a kábelrögzítő bilincsek között
található földelést a szerelőlaphoz (poz. 2, 7. ábra).
Lásd 8. ábra.
8. ábra Föld csatlakozás
6. EMC-helyes telepítés
A CU 3X2 általában szekrénybe kerül beépítésre,
amelyben található még egy IO 351 modul,
mágneskapcsolók és egyéb alkatrészek.
A vezérlőszekrényben egyéb Grundfos modulok és
frekvenciaváltók is lehetnek.
A problémamentes működés érdekében igen fontos
betartani a modul elektromos szerelésénél az
EMC-nek megfelelő előírásokat:
• Biztosítson megfelelő kapcsolatot a CU 3X2 és
a szerelőlap között. Lásd 8. ábra.
• A GENIbus-hoz használjon árnyékolt kábeleket.
Az árnyékolást a CU 3X2-en az A1, Y1 és B1
sorkapcsok előtt lévő kábelbilincsekhez kell
rögzíteni. Lásd 9. ábra. A CIM modulhoz szintén
árnyékolt kábelt kell alkalmazni.
9. ábra Árnyékolás rögzítése a kábelbilinccsel
• A digitális és analóg ki és bemenetek
jelvezetékeit árnyékolni kell úgy, hogy
az árnyékolást csatlakoztassa a szerelőlaphoz
egy kábelbilinccsel.
• Az árnyékolást nem szabad külön érként
összecsavarni és bekötni, mivel ez az árnyékolás
megszűnését eredményezi magas frekvencián.
Inkább az erre kialakított kábelbilincseket kell
használni.
TM03 1301 4105
Az IP55-es védettség teljesítése
érdekében a CU 3X2-et kapcsolótáblára
vagy vezérlőszekrénybe kell építeni.
TM04 2066 1908
TM04 2065 1908
Az árnyékoló harisnya és a kábelköpeny
között lévő szigetelőfóliát távolítsa el,
mielőtt a kábelt rögzíti a bilinccsel.
