Lietuviškai (LT)
158
9.11 Rezervinė baterija (UPS)
Prie CU 3X2, kaip atsarginį elektros maitinimo
šaltinį, galima prijungti bateriją. Bateriją galima
prijungti prie CU 3X2 tiesiogiai, be saugiklio.
Jei yra prijungta baterija, CU 3X2 gali veikti ir
nutrūkus normaliam elektros maitinimui.

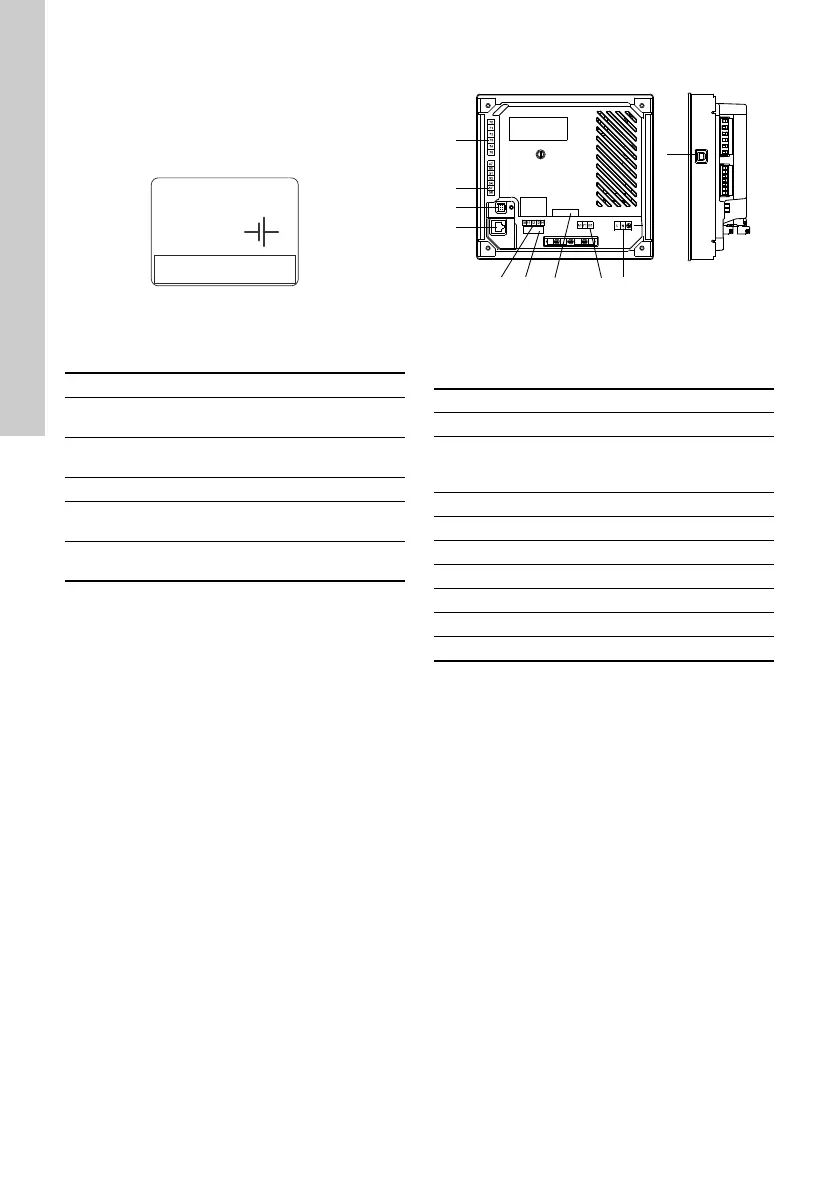

16. pav. Baterijos etiketė
9.11.1 Baterijos duomenys
Baterija turi tenkinti žemiau pateiktus reikalavimus:
9.11.2 Baterijos sekimas
CU 3X2 modulis gali sekti:
• trumpasis jungimas
• neteisingas poliškumas
• baterijos gedimas
• baterijos nėra
• žema baterijos įtampa.
9.12 Gnybtų grupės
17. pav. Gnybtų grupės
2, 3, 5 ir 6 grupių gnybtai izoliuoti nuo visų kitų
gnybtų grupių sustiprinta izoliacija, atlaikančia
2224 V (kintama) įtampą.
Visi 2, 3, 5 ir 6 grupių valdymo gnybtai gauna SELV
(saugi labai žema įtampa) įtampą.
TM04 2367 2408
Baterijos modelis Power Sonic
Baterijos tipas
AGM tipo rūgštinė švino
baterija
Baterijos serija
PS 12xxx serija UL R/C, kodas
MH20845
Nominali įtampa 12 V
Baterijos talpa
40 Ah, rekomenduojama
(24 valandų darbo laikas)
Nominalus
krovimo laikas
8 valandos (40 Ah baterija)
12V dc
Battery powered
0V
12V
96801950
TM05 3182 0912
1 grupė Maitinimo įtampa
2 grupė Vidinė "GENIbus" jungtis
3 grupė
Ryšio modulio jungtis
(CIM moduliui)
(nestandartinis variantas)
4 grupė Baterijos jungtis
5 grupė Skaitmeniniai įėjimai
6 grupė "Ethernet" jungtis
7 grupė Serviso jungtis (GENIbus)
8 grupė Analoginiai įėjimai
9 grupė USB jungtis
10 grupė Skaitmeniniai išėjimai
