10. Įėjimų ir išėjimų apžvalga
DI: skaitmeninis įėjimas
DO: skaitmeninis išėjimas
AI: analoginis įėjimas
NC: normaliai uždarytas kontaktas
NO: normaliai atidarytas kontaktas
C: bendras
Pozicijų numeriai pateikti 17 pav.

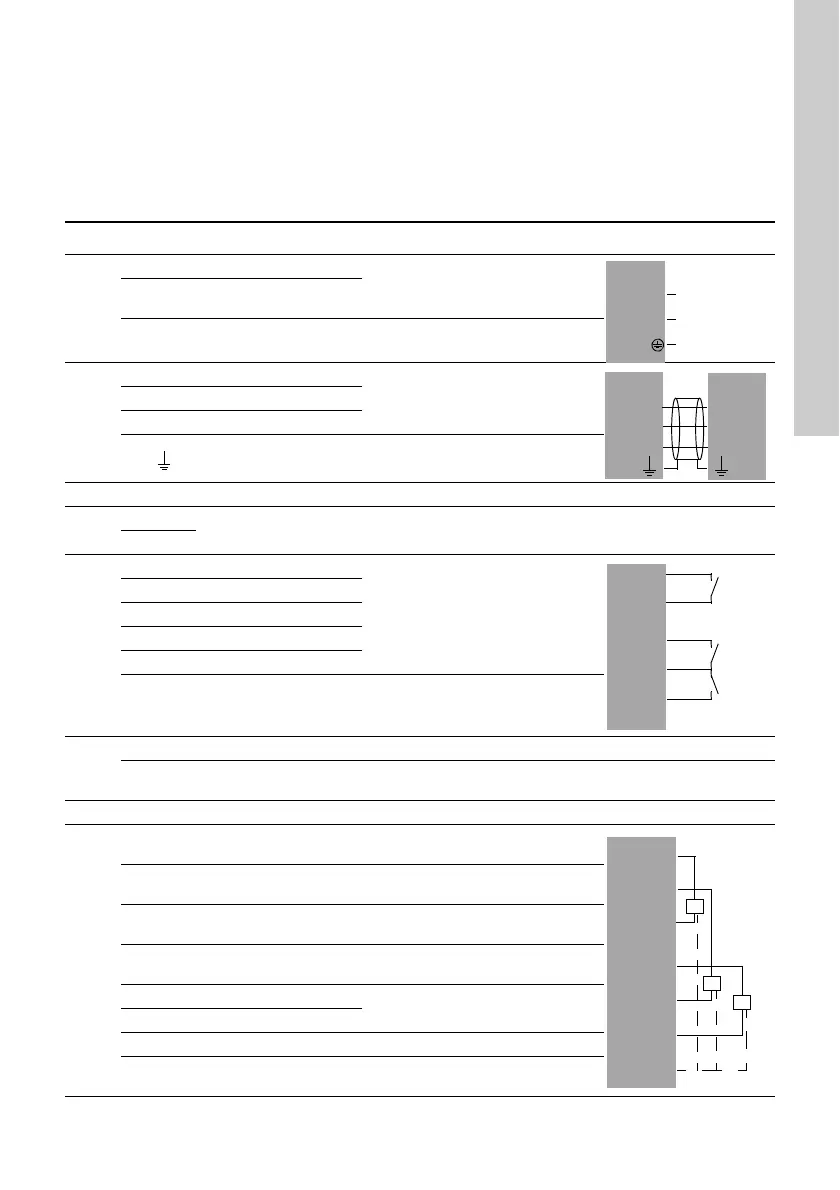

Grupė Gnybtas Aprašymas Duomenys Schema
1
L Jungtis su fazės laidu
1 x 100-240 V (kintama) ± 10 %,
50/60 Hz
N
Jungtis su neutraliu
laidu
PE
Jungtis su apsauginiu
įžeminimu
2
A1 RS-485 A
GENIbus
(Pritvirtinti ekraną kabelio
spaustuku)
Y1 RS-485 GND
B1 RS-485 B
Funkcinė žemė
3 Kaip prijungti ryšio modulį, aprašyta CIM modulio įrengimo ir naudojimo instrukcijoje.
4
0 V
Jungtis baterijai Baterija
+12 VDC
5
10 DI1
Skaitmeninis įėjimas
11 GND
12 DI2
13 GND
14 DI3
Prie visų gnybtų (išskyrus maitinimo gnybtus) galima jungti ne aukštesnę
kaip 16 V
kv. vidurkis
ir 22,6 V
pikinė vertė
arba 35 V nuolatinę įtampą.
6
Ethernet RJ45
Išoriniai kompiuteriniai įrenginiai, prijungti prie "Ethernet" jungties, turi
tenkinti IEC 60950 ir UL 60950 standartų reikalavimus.
7 GENIbus Serviso jungtis
8
47 +24 V
Jutiklio maitinimas. Apsauga nuo
trumpojo jungimo 30 mA
50 +24 V
Jutiklio maitinimas. Apsauga nuo
trumpojo jungimo 30 mA
51 AI1
Įėjimas analoginiam signalui,
0-20 / 4-20 mA arba 0-10 V
53 +24 V
Jutiklio maitinimas. Apsauga nuo
trumpojo jungimo 30 mA
54 AI2
Įėjimas analoginiam signalui,
0-20 / 4-20 mA arba 0-10 V
57 AI3
58 GND*
Prie visų gnybtų (išskyrus maitinimo gnybtus) galima jungti ne aukštesnę
kaip 16 V
kv. vidurkis
ir 22,6 V
pikinė vertė
arba 35 V nuolatinę įtampą.
L
N
CU 3X2
L
N
PE
A
Y
B
CU 3X2 IO 351
A1
Y1
B1
14
13
12
10
11
57
54
53
50
51
58
1
2
3
47
