11. Techninė priežiūra
Normalaus naudojimo ir darbo metu CU 3X2
moduliui nereikia jokios priežiūros. Jį reikia valyti
drėgna šluoste.
12. Remontas
CU 3X2 modulis yra neremontuojamas. Jei modulis
sugenda, jį reikia pakeisti nauju.
Žr. 13. CU 3X2 modulio keitimas skyrių.
13. CU 3X2 modulio keitimas
1. Išjunkite CU 3X2 elektros maitinimą.
2. Išjunkite išorinį maitinimą gaunančių komponentų
maitinimą.
3. Pažymėkite atskirus laidus atitinkamų gnybtų
numeriais.
4. Atjunkite visus laidus.
5. Išimkite CU 3X2 iš skydo/spintos.
6. Įstatykite naują modulį, kaip aprašyta skyriuje
5. Mechaninis įrengimas.
7. Prijunkite visus laidus pagal jų sužymėjimą.
8. Sukonfigūruokite naują CU 3X2 naudodamiesi
"PC Tool" programa. Žr. konkretaus produkto
serviso instrukciją.
13.1 CIM modulio keitimas
Taip pat žr. skyrių 6.3 CIM modulio įdėjimas.
1. Išjunkite CU 3X2 elektros maitinimą.
2. Išjunkite išorinį maitinimą gaunančių komponentų
maitinimą.
3. Pažymėkite atskirus laidus atitinkamų gnybtų
numeriais.
4. Išsukite CIM modulį laikančius varžtus.
5. Išimkite CIM modulį iš CU 3X2.
6. Įstatykite naują CIM modulį.
7. Prijunkite CIM modulį, kaip aprašyta prie jo
pridėtoje įrengimo ir naudojimo instrukcijoje.
14. Matmenys

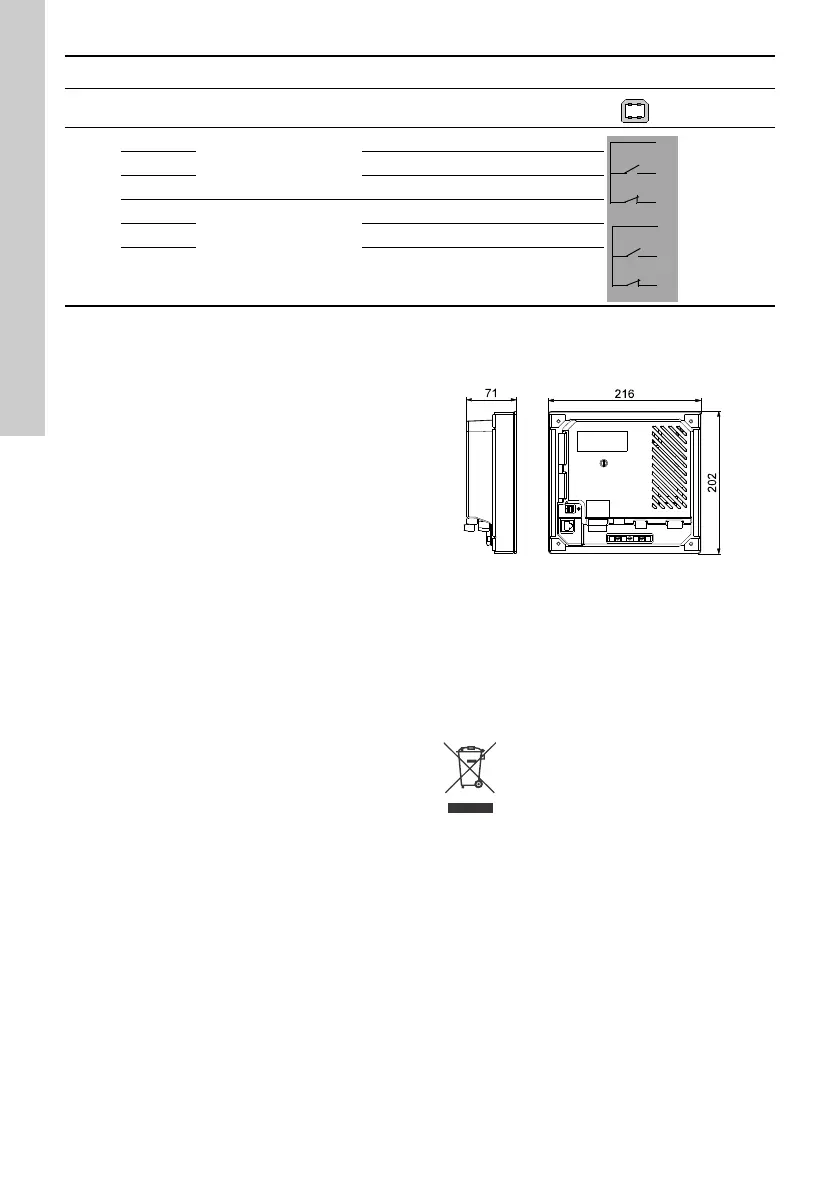

18. pav. Matmenų brėžinys
15. Atliekų tvarkymas
Šis gaminys ir jo dalys turi būti likviduojamos
laikantis aplinkosaugos reikalavimų:
1. Naudokitės valstybinės arba privačios atliekų
surinkimo tarnybos paslaugomis.
2. Jei tai neįmanoma, kreipkitės į GRUNDFOS
bendrovę arba GRUNDFOS remonto dirbtuves.
Ant produkto esantis perbraukto šiukšlių
konteinerio simbolis nurodo, kad
produktą draudžiama išmesti su
buitinėmis atliekomis. Kai šiuo simboliu
pažymėtas produktas nustojamas
naudoti, jį reikia pristatyti į vietinių
institucijų nurodytą atliekų surinkimo vietą. Atskiras
tokių produktų surinkimas ir perdirbimas padeda
saugoti aplinką ir žmonių sveikatą.
9 USB jungtis USB 2,0, B tipas
10
70
Relė 1
C
71 NO
72 NC
73
Relė 2
C
74 NO
75 NC
* GND izoliuota nuo kitų įžeminimo jungčių.
