Lietuviškai (LT)
154
5. Mechaninis įrengimas
Įtvirtinkite CU 3X2 modulį prie jo pridėtais keturiais
varžtais M5 x 10 (1 poz.).
Maksimalus užveržimo momentas: 1,4 Nm.
CU 3X2 matmenys nurodyti 14. Matmenys skyriuje.

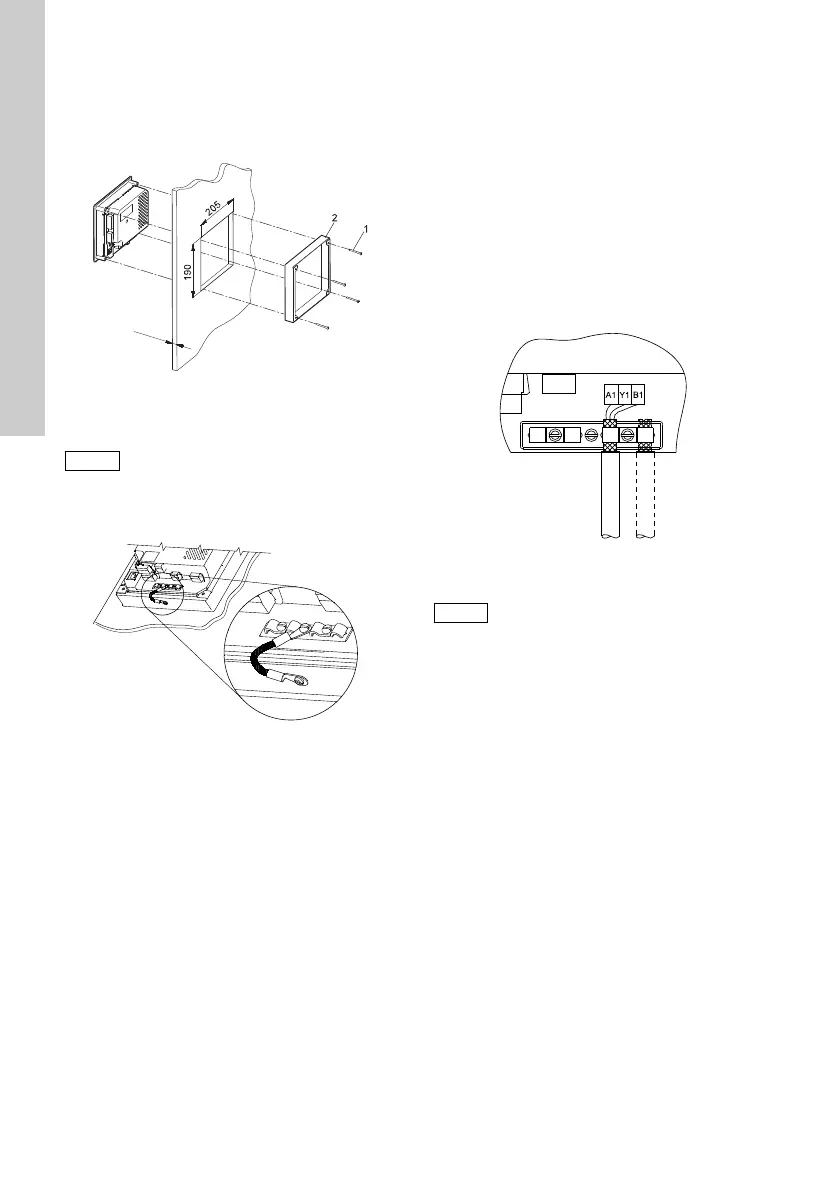

7. pav. Montavimas skydo priekyje
(standartinis)
Prijunkite CU 3X2 įžeminimo gnybtą prie skydo arba
spintos korpuso (2 poz., 7 pav.). Žr. 8 pav.
8. pav. Įžeminimo jungtis
6. EMS atžvilgiu teisingas įrengimas
CU 3X2 paprastai montuojamas skyde, kuriame taip
pat yra IO 351 modulis, kontaktoriai ir kita elektros
įranga. Skyde taip pat gali būti kitų "Grundfos"
modulių ir dažnio keitiklių.
Kad būtų užtikrintas sklandus darbas, įrengiant
elektroninius modulius labai svarbu atsižvelgti į
elektromagnetinio suderinamumo reikalavimus:
• Užtikrinkite gerą įžeminimo kontaktą tarp CU 3X2
ir korpuso. Žr. 8 pav.
• Naudokite ekranuotus "GENIbus" kabelius.
Prieš A1, Y1 ir B1 gnybtus kabelio ekraną
prijunkite prie CU 3X2 kabelio spaustuko.
Žr. 9 pav. Naudokite ekranuotus CIM modulio
kabelius.
9. pav. Kabelio spaustuku pritvirtintas ekranas
• Skaitmeninių ir analoginių įėjimų ir išėjimų laidus
reikia ekranuoti, t. y. pravesti ekraną iki pat
CU 3X2 ir prijungti jį prie korpuso, pavyzdžiui,
kabelio spaustuku.
Nesusukite ekrano galų, nes tai panaikins aukštų
dažnių ekranavimą. Naudokite kabelio
spaustukus.
TM03 1301 4105
Kad būtų užtikrinta IP55 korpuso klasė,
CU 3X2 turi būti sumontuotas skyde arba
spintoje.
TM04 2066 1908
TM04 2065 1908
Jei tarp ekrano ir apvalkalo yra plastikinė
izoliacinė juosta, prieš kabelį prispaudžiant
spaustuku, ją reikia pašalinti.
