Nederlands (NL)
169
9.11 Reserve-accu (UPS)
Er kan een accu op de CU 3X2 worden aangesloten
als back-up voor de normale voedingspanning.
De accu kan direct op de CU 3X2 worden aangeslo-
ten zonder zekering.
Met de reserve-accu kan de CU 3X2 blijven werken
ondanks onderbrekingen in de normale voe-
dingspanning.

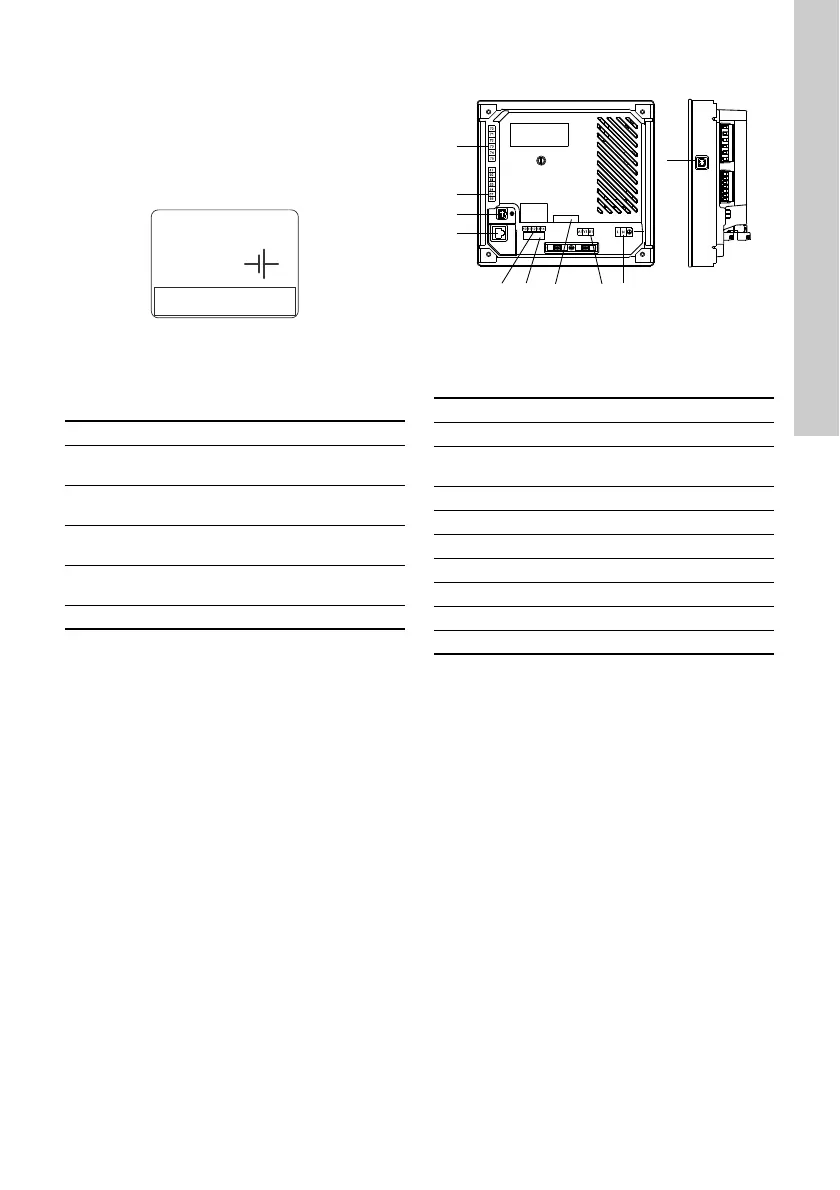

Afb. 16 Label voor reserve-accu
9.11.1 Accu-gegevens
De reserve-accu dient aan de volgende eisen te vol-
doen:
9.11.2 Accu-bewaking
De CU 3X2 kan het volgende bewaken:
• kortsluiting
• verkeerde polariteit
• defecte accu
• ontbrekende accu
• lage accu-spanning.
9.12 Klemgroepen
Afb. 17 Klemgroepen
De klemmen van de groepen 2, 3, 5 en 6 zijn geïso-
leerd van alle andere klemgroepen door middel van
versterkte isolatie, 2224 VAC.
Alle regelklemmen in groep 2, 3, 5 en 6 zijn voorzien
van PELV-spanning (extra lage veiligheidspanning).
TM04 2367 2408
Accu-merk Power Sonic
Soort accu
Loodzwavelzuuraccu
AGM type
Accu-serie
PS 12xxx serie UL R/C onder
bestandsnummer MH20845
Nominale
spanning
12 V
Accu-capaciteit
40 Ah, aanbevolen
(24 uur werking)
Nominale laadtijd 8 uur (40 Ah accu)
12V dc
Battery powered
0V
12V
96801950
TM05 3182 0912
Groep 1 Aansluiting van voedingspanning
Groep 2 Interne GENIbus aansluiting
Groep 3
Veldbusaansluiting
(CIM module) (niet standaard)
Groep 4 Aansluiting van de reserve-accu
Groep 5 Digitale ingangen
Groep 6 Ethernetverbinding
Groep 7 Service-aansluiting (GENIbus)
Groep 8 Analoge ingangen
Groep 9 USB-poort
Groep 10 Digitale uitgangen
