Български (BG)
17

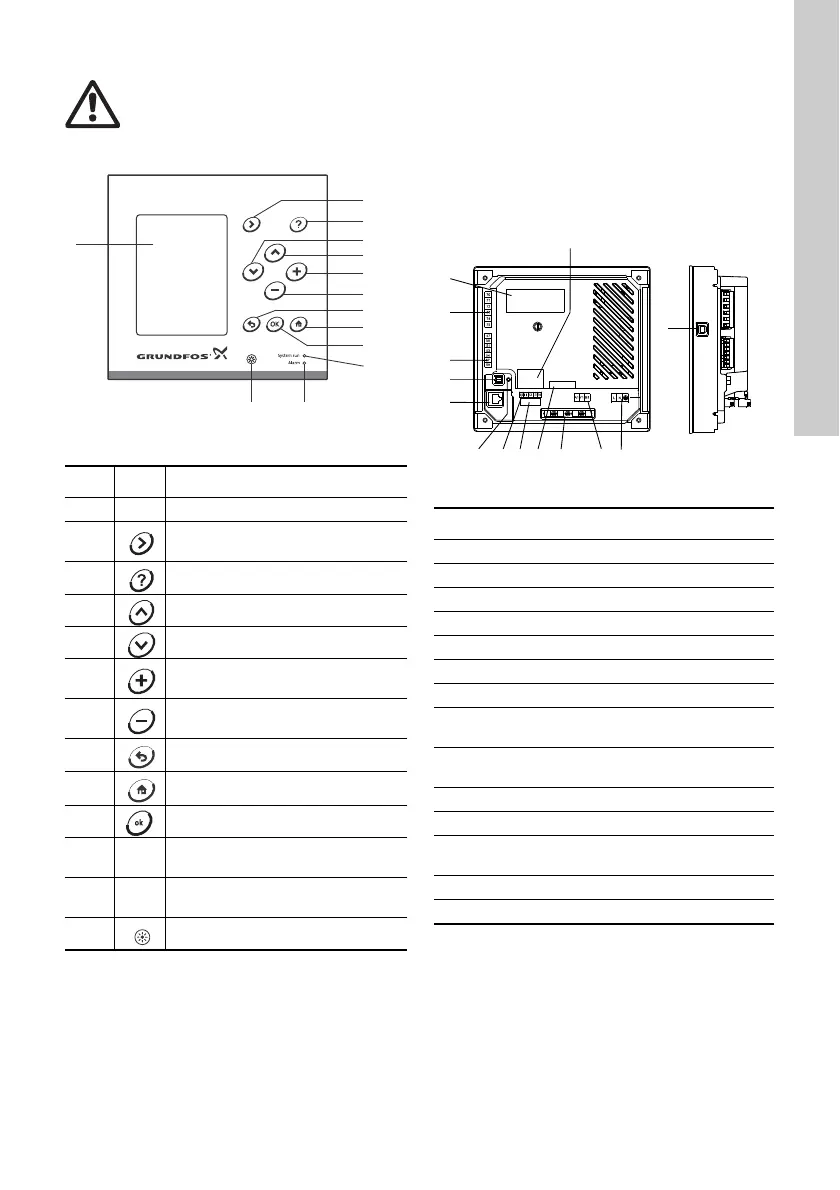

Фиг. 1 Пример за CU 3X2
* Някои от помощните текстове се прилагат за
целия дисплей, други текстове - за отделни
линии от дисплея.
2.1 Индикаторни светодиоди
CU 3Х2 има един зелен и един червен светлинен
индикатор.
Зеленият светлинен индикатор свети,
когато електрическото захранване е включено.
Червеният светлинен индикатор свети,
когато системата е в алармен режим.
2.2 Клеми
Фиг. 2 Гръб на CU 3Х2
За повече информация, виж раздел 9.12 Клемни
групи.
2.3 Потенциално взривоопасни среди
CU 3Х2 не трябва да се монтира във
взривоопасна среда, но може да се използва
с помпи на Grundfos, одобрени за монтаж
в потенциално взривоопасна среда.
Предупреждение
Ако CU 3Х2 не се използва по начин
специфициран от производителя,
защитата осигурявана от CU 3Х2 може
да е неефективна.
TM05 3044 0912
Поз. Описание
1LCD дисплей.
2
Препраща към следващата
колона от менюто.
3 Преминава към помощния текст.*
4 Преминава нагоре в списъците.
5 Преминава надолу в списъците.
6
Увеличава стойността на
избрания параметър.
7
Понижава стойността на
избрания параметър.
8 Връща се с един екран назад.
9 Връща се към меню "Статус".
10 Запаметява стойност.
11
Зелен светлинен индикатор
(работа)
12
Червен светлинен индикатор
(аларма)
13 Променя яркостта на дисплея.
1
11
10
9
8
7
6
4
5
3
2
1213
CU 362
TM05 3181 0912
Поз. Описание
1 Типова табелка
2 Клеми за цифров изход към реле
3 Клеми за аналогов вход
4 Сервизна връзка
5 Ethernet (RJ45)
6 Индикатор за напрежение
7 Клеми за цифров вход
8
Клеми за свързване на помощни
батерии
9
Клеми за свързване на CIM модула
(опция)
10 Скоби за кабели за GENIbus връзка
11 Вътрешна GENIbus връзка
12
Клема за свързване на ел.
захранването
13 Информационна табела за батерия
14 USB порт
0V 12V
1
13
2
3
4
5
6 7 8 9 10 11 12
14
