Български (BG)
18

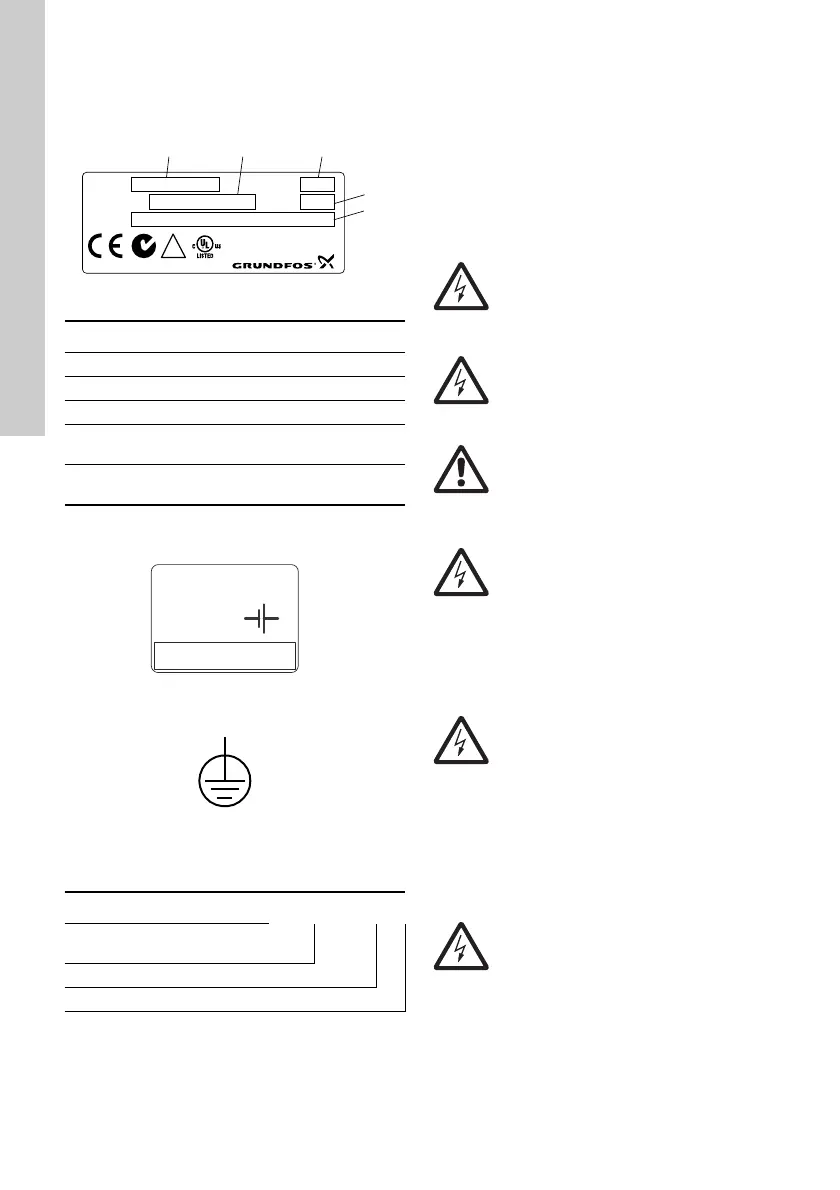

3. Идентификация
CU 3Х2 може да се идентифицира посредством
табелата с данни на гърба на модула.
Вижте фиг. 3.
Фиг. 3 Пример за табела с данни
CU 3Х2 има информационен етикет за батерията.
Вижте фиг. 4.
Фиг. 4 Информационна табела за батерия
Фиг. 5 Предпазна заземителна клема
3.1 Означение
4. Монтаж
CU 3Х2 е предвиден само за вграждане в табло
за управление.
Преди монтаж, проверете следното:
• Съответства ли CU 3X2 на това, което
е поръчано?
• Подходящо ли е ел. харанването, което се
подава на обекта?
• Повреден ли е модулът по време на
транспортирането?
TM05 3240 1012
Поз. Описание
1Обозначение на типа
2 Продуктов номер и номер на версията
3 Сериен номер
4
Код на производство
(година и седмица)
5
Номинално напрежение, честота
имощност
TM04 2367 2408 TM00 5827 3408
Код Пpимеp CU 3 X 2
CU
Модул за
управление
3X Серия контролер
2 Номер на модела
Type
Made in Thailand
96161750
Product No.
U
N
Serial No.
P
.c.
!
OPEN TYPE PROCESS
CONTROL EQUIPMENT
100-240 VAC 50/60Hz - Max. 22W
CU 362
98146953 - VO1
12
4
5
3
0536
1228
30 XP
12V dc
Battery powered
0V
12V
96801950
Предупреждение
Изключете ел. захранването преди да
започнете свързването. Уверете се, че
то не може да бъде включено случайно.
Предупреждение
Електрическото свързване трябва да се
извърши от упълномощен
електротехник в съответствие с
местните разпоредби.
Предупреждение
Съблюдавайте местните разпоредби за
безопасност, околна среда и здраве.
Предупреждение
Клемите L и N, както и 70 до 75,
е възможно да са свързани към опасно
напрежение. Възможно е да се появи
и напрежение, използвано
в управляващите вериги.
Предупреждение
Всички проводници към модули извън
контролния панел трябва да бъдат от
тип H05VV-F съгласно CENELEC HD21
(за да се избегне нараняване при
допир).
САЩ и Канада:
Електрическото подвързване трябва да
отговаря на разпоредбите на
Националния Електрически Стандарт
(NEC) и/или Канадския Електрически
Стандарт.
Предупреждение
Инсталацията трябва да има шалтер за
изключване на главното захранване.
Той трябва да бъде разположен близо
до CU 3Х2 и да е лесно достъпно за
оператора. Трябва да е маркиран като
електрически предпазител за CU 3Х2.
Електрическият предпазител трябва да
отговаря на изискванията на
IEC 60947-1 и IEC 60947-3.
