Polski (PL)
180
9.11 Akumulator podtrzymujący (UPS)
Akumulator można podłączyć do CU 3X2 jako źródło
zasilania na wypadek zaniku normalnego zasilania.
Akumulator można podłączyć do CU 3X2
bezpośrednio bez bezpiecznika.
CU 3X2 z akumulatorem podtrzymującym może
kontynuować pracę pomimo przerw w normalnym
zasilaniu.

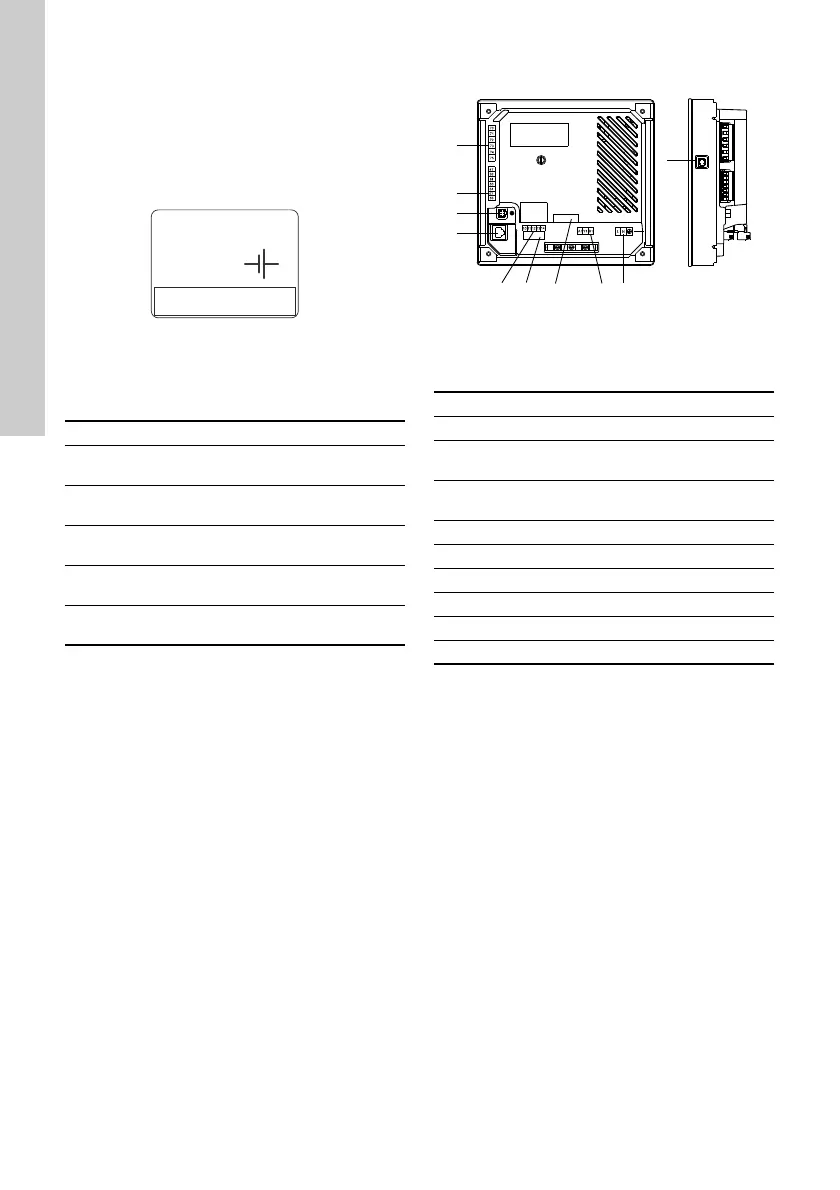

Rys. 16 Etykieta akumulatora podtrzymującego
9.11.1 Dane akumulatora
Akumulator podtrzymujący powinien spełniać
poniższe wymagania:
9.11.2 Monitorowanie akumulatora
CU 3X2 może wykrywać:
• zwarcia,
• nieprawidłową polaryzację,
• awarie akumulatora,
• brak akumulatora,
• niskie napięcie akumulatora.
9.12 Grupy zacisków
Rys. 17 Grupy zacisków
Zaciski w grupach 2, 3, 5 i 6 są odseparowane od
innych grup zacisków przez wzmocnioną izolację,
2224 VAC.
Wszystkie zaciski sterowania w grupach 2, 3, 5 i 6
zasilane są niskim napięciem bezpiecznym
(SELV - Safety Extra-Low Voltage).
TM04 2367 2408
Producent Power Sonic
Typ
Akumulator
kwasowo-ołowiowy typu AMG
Seria
PS 12xxx UL R/C z numerem
pliku MH20845
Napięcie
nominalne
12 V
Pojemność
40 Ah, zalecana
(24 godziny pracy)
Nominalny czas
ładowania
8 godzin (40 Ah)
12V dc
Battery powered
0V
12V
96801950
TM05 3182 0912
Grupa 1 Podłączenie napięcia zasilania
Grupa 2 Wewnętrzne przyłącze GENIbus
Grupa 3
Przyłącze fieldbus
(moduł CIM) (opcja)
Grupa 4
Przyłącze akumulatora
podtrzymującego
Grupa 5 Wejścia cyfrowe
Grupa 6 Przyłącze Ethernet
Grupa 7 Przyłącze serwisowe (GENIbus)
Grupa 8 Wejścia analogowe
Grupa 9 Port USB
Grupa 10 Wyjścia cyfrowe
